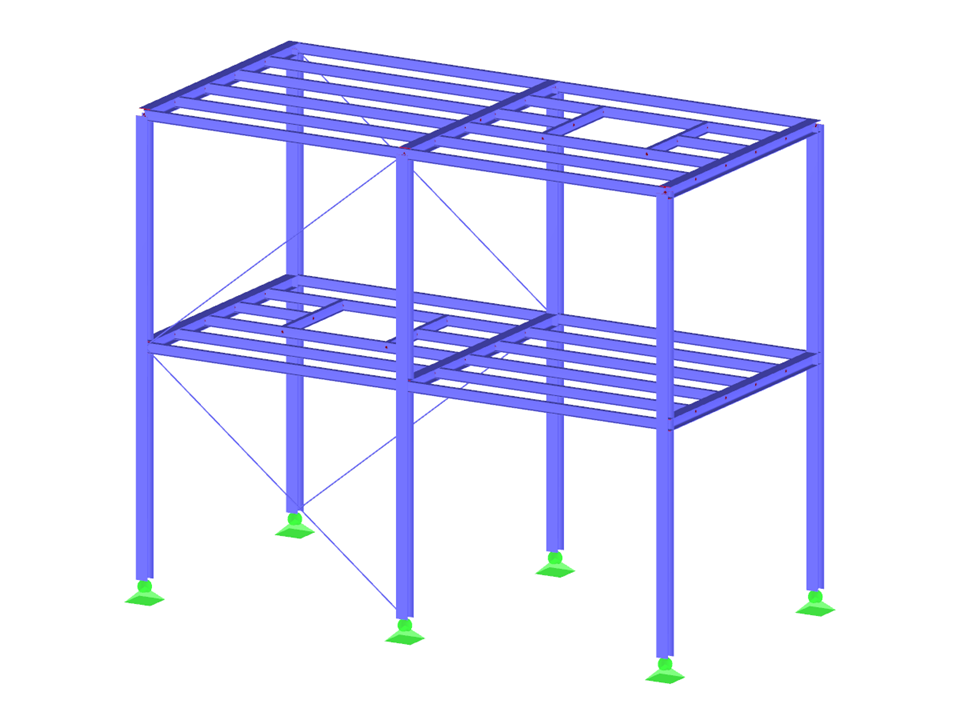

Edificio in acciaio
Numero di nodi | 55 |
Numero di aste | 89 |
Numero di casi di carico | 2 |
Peso totale | 6,362 t |
Dimensioni (metriche) | 10.500 x 5.500 x 8.250 m |
Dimensioni (imperiali) | 34.45 x 18.04 x 27.07 feet |
Versione del programma | 8.13.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![Attivazione del progetto di saldatura in RF-/STEEL EC3](/it/webimage/010282/2424265/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![System und Last](/it/webimage/008668/2669403/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
La progettazione di prodotti in acciaio laminati a freddo è definita nella EN 1993-1-3. Le forme tipiche dei profili formati a freddo sono le sezioni, C, Z, omega o sigma. Si tratta di prodotti in acciaio laminati a freddo realizzati in lamiera a pareti sottili che è stata formata a freddo con metodi di formatura a rulli o piegatura. Quando si progettano gli stati limite ultimi, è anche necessario assicurarsi che le forze trasversali locali non portino a compressione, paralizzante del nastro o instabilità locale nel nastro delle sezioni. Questi effetti possono essere causati dalle forze trasversali locali tra la flangia e l'anima e dalle forze di supporto nei punti supportati. Abschnitt 6.1.7 der EN 1993-1-3 regelt im Detail, wie die Beanspruchbarkeit des Steges Rw,Rd unter örtlicher Lasteinleitung zu ermitteln ist.
![Sistema e carico (dimensioni in mm, forza in kN)](/it/webimage/008649/1824345/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Usando estensione del modulo RF-/STEEL Cold-Formed Sections può eseguire il progetto allo stato limite ultimo e di esercizio per profili in acciaio piegate a freddo secondo EN 1993-1-3 e EN 1993-1-5. Oltre alle sezioni trasversali formate a freddo dal database, è anche possibile progettare sezioni trasversali di forma qualsiasi create in SHAPE-THIN.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/it/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
La trave a piastre è una scelta economica per la costruzione di campate lunghe. La trave in lamiera di acciaio con sezione a I ha tipicamente un'anima profonda per massimizzare la sua capacità di taglio e la separazione dell'ala, ma un'anima sottile per ridurre al minimo il peso proprio. A causa del suo grande rapporto altezza-spessore (h/tw ), potrebbero essere necessari irrigidimenti trasversali per irrigidire l'anima snella.
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
![Caratteristica 002820 | Deformazione plastica limite per le saldature](/it/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
![Componente "Piastra di base"](/it/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
![Caratteristica 002807 | Visualizzazione 3D dei risultati FSM](/it/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
