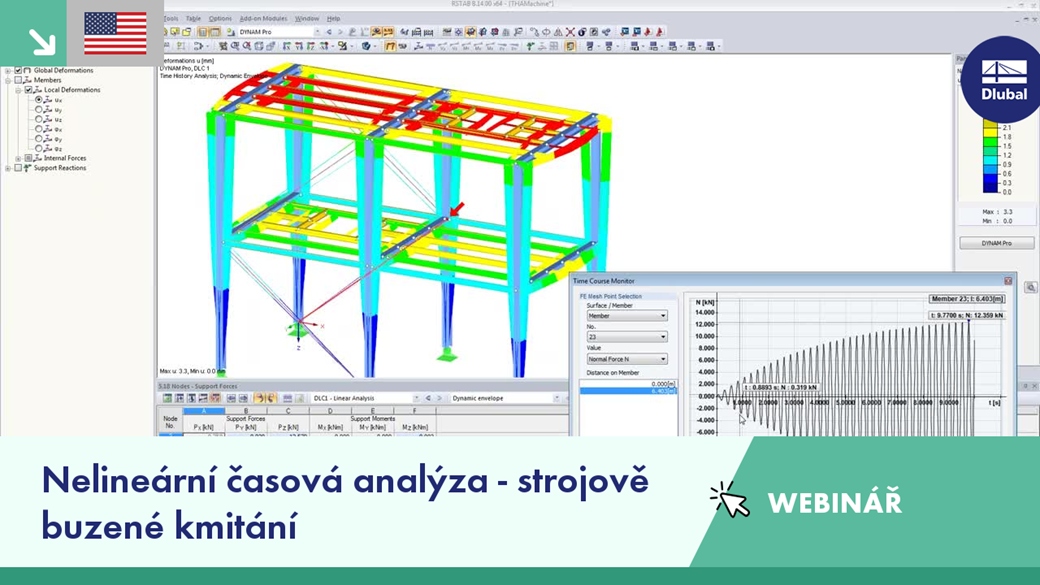

Webinář: Nelineární časová analýza - strojově buzené kmitání

Koncept přídavných modulů RF‑/DYNAM Pro, realizace lineární a nelineární časové analýzy

Strojově buzené kmitání

Příklad v RSTABu: Časová analýza strojově buzeného kmitání při zohlednění nelinearit

Tahové pruty
Neúčinnost podpory

Amy Heilig, PE

CEO – pobočka USA | Inženýr technické podpory & prodej

Amy Heilig je ředitelkou americké pobočky ve Filadelfii v Pensylvánii. Poskytuje také obchodní a technickou podporu a aktivně se podílí na vývoji programů Dlubal šitých na míru pro severoamerický trh.

Dipl.-Ing. (FH) Stefan Frenzel

Vývoj produktů a péče o zákazníky

Ing. Frenzel je zodpovědný za vývoj produktů pro dynamiku. Kromě toho poskytuje technickou podporu pro zákazníky Dlubal Software v Německu.
