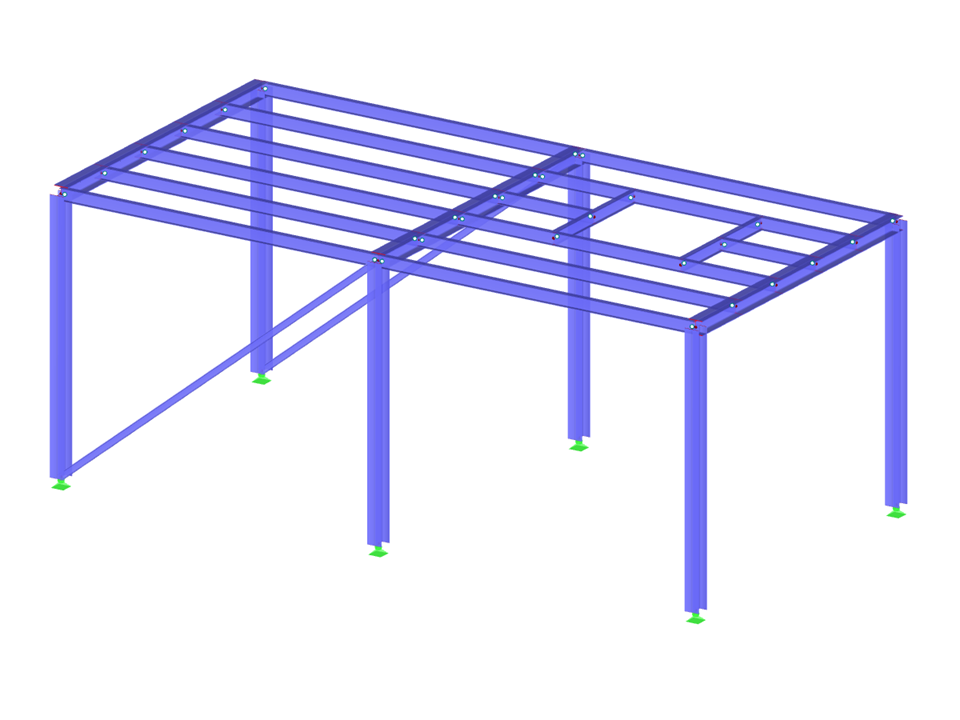

Tento model ukazuje buzení pomocí harmonických zatížení a jak lze snadno spočítat řešení buzení v rovnovážném stavu.
Model použitý v
Ocelová konstrukce s harmonickým buzením
| Počet uzlů | 30 |
| Počet prutů | 44 |
| Počet zatěžovacích stavů | 2 |
| Celková hmotnost | 3,345 t |
| Rozměry (metrické) | 10,500 x 5,500 x 4,250 m |
| Rozměry (imperiální) | 34.45 x 18.04 x 13.94 feet |
| Verze programu | 8.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
