Der überdachte Pausenplatz besteht aus 6 Rahmenstützen aus Rohrprofilen und geschweißten I-Trägern aus verzinktem Stahl sowie einer Membran aus PVC mit doppelter Krümmung. Die Überdachung überspannt die Schulsportplätze des Foyer de Charité de Châteauneuf-de-Galaure, im Département Drôme.
Ein in die geschweißten I-Träger integriertes Kanalsystem und Fallrohre, die in die Pfosten integriert werden, ermöglichen eine unauffällige Ableitung des Regenwassers, wodurch die klaren Linien der Struktur nicht verändert werden.
AC Structures, Rennes, Frankreich
www.ac-structures.com

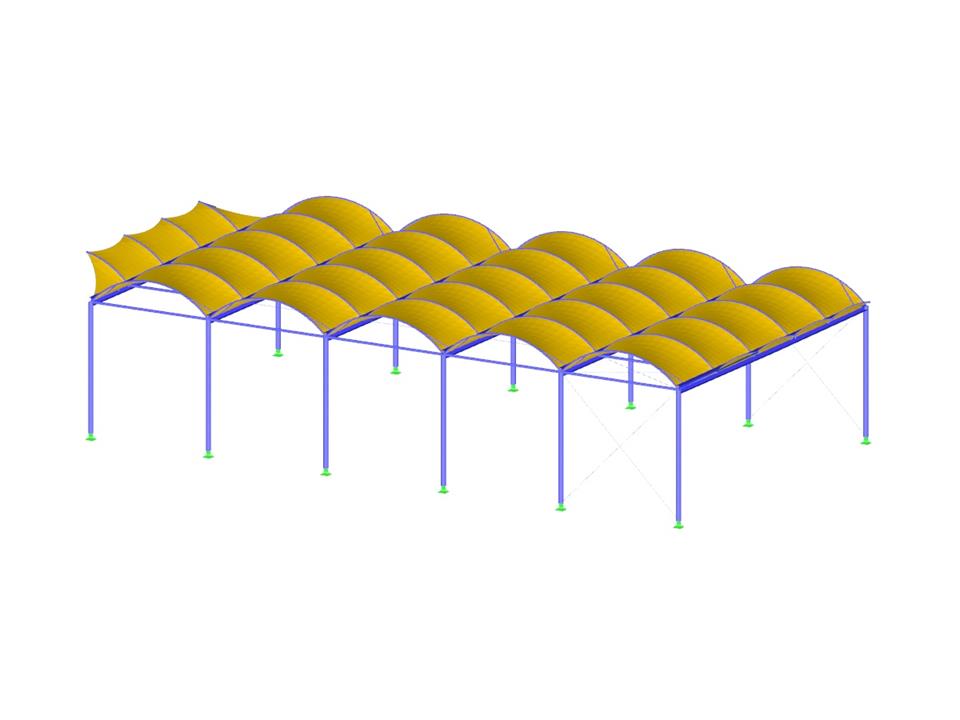

Modell der Überdachung in RFEM (© AC Structures)
Membrandachkonstruktion mit Stahlrahmen
Anzahl Knoten | 281 |
Anzahl Linien | 329 |
Anzahl Stäbe | 249 |
Anzahl Flächen | 60 |
Anzahl Lastfälle | 9 |
Anzahl Lastkombinationen | 50 |
Anzahl Ergebniskombinationen | 5 |
Gesamtgewicht | 26.860 t |
Abmessungen (metrisch) | 41.160 x 20.371 x 9.325 m |
Abmessungen (imperial) | 135.04 x 66.83 x 30.59 feet |
Programmversion | 5.22.03 |
