La copertura della area ricreativa per la scuola è composta da 6 telai con colonne tubolari in acciaio e travi a I saldate in acciaio zincato ricoperte da una membrana in PVC a doppia curvatura. La copertura copre il campo sportivo scolastico del Foyer de Charité de Châteauneuf-de-Galaure, nel dipartimento della Drôme.
Un sistema di canali integrato nelle travi a I saldate e nei tubi di drenaggio integrati nelle colonne consente un drenaggio discreto dell'acqua piovana e migliora aspetto estetico dell'intera struttura.
Strutture AC, Rennes, Francia
www.ac-structures.com

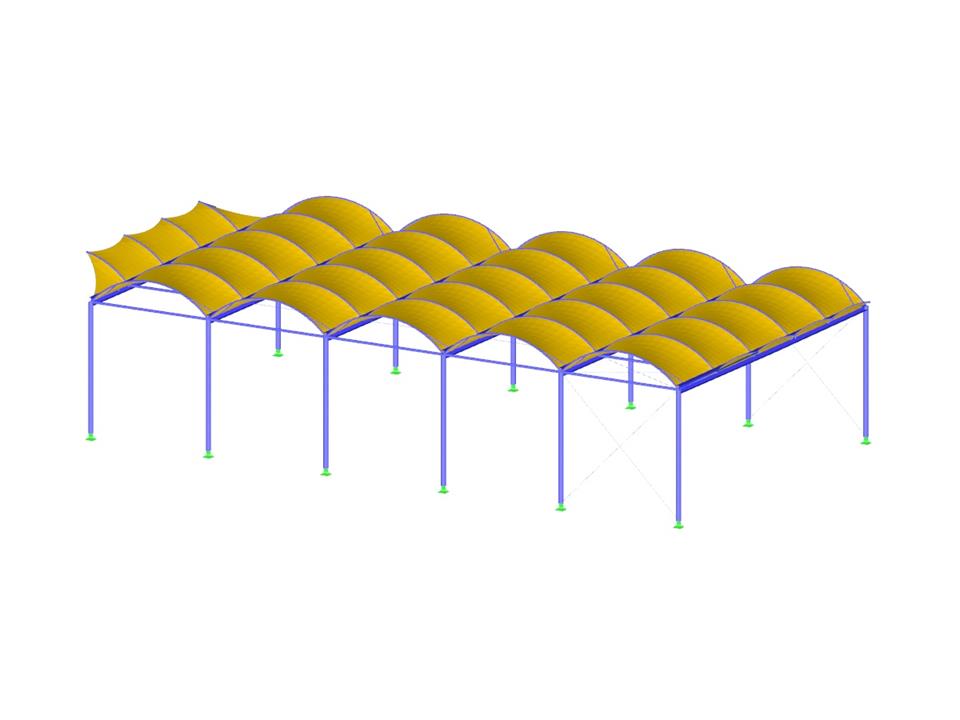

Modello della copertura in RFEM (© AC Structures)
Un sistema di canali integrato nelle travi a I saldate e nei tubi di drenaggio integrati nelle colonne consente un drenaggio discreto dell'acqua piovana e migliora aspetto estetico dell'intera struttura.
Strutture AC, Rennes, Francia
www.ac-structures.com
Modello della copertura in RFEM (© AC Structures)
Struttura del tetto a membrana con telaio in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 281 |
| Numero di linee | 329 |
| Numero di aste | 249 |
| Numero di superfici | 60 |
| Numero di casi di carico | 9 |
| Nr. di combinazioni di carico | 50 |
| Nr. di combinazioni di risultati | 5 |
| Peso totale | 26,860 t |
| Dimensioni (metriche) | 41.160 x 20.371 x 9.325 m |
| Dimensioni (imperiali) | 135.04 x 66.83 x 30.59 feet |
| Versione del programma | 5.22.03 |
