该张拉膜结构由 12 根钢管柱,6 根 H 型钢梁以及 PVC 膜面组成。 该学校运动场顶棚位于法国的 Châteauneuf-de-Galaure。

嵌入在焊接 H 型钢梁中的排水系统和引入钢柱中的落水管的设计,在解决了结构排水问题的同时还使其保持了外形美观。

AC Structures,雷恩,法国
www.ac-structures.com

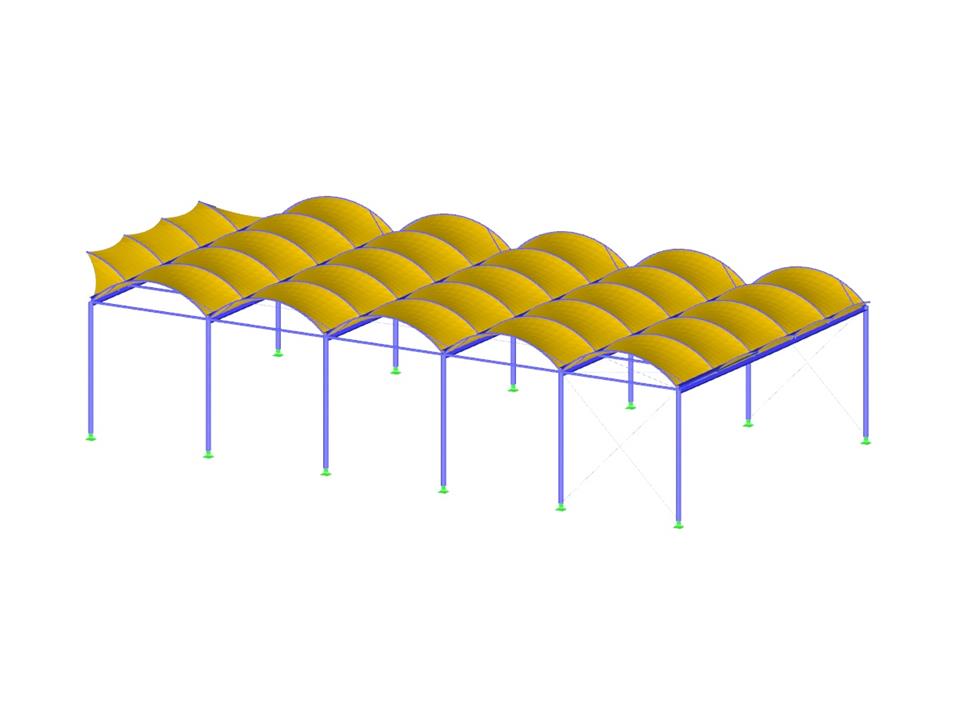

RFEM 顶棚模型 (© AC Structures)

(0)
0(最多 5 颗星)
5 星 0
4 星 0
3 星 0
2 星 0
1 星 0

钢结构膜屋面结构

无法下载 客户项目/只视图
节点数目: 281
线的数目 329
杆件数目: 249
面的数目: 60
荷载工况数目 9
荷载组合数目 50
结果组合数目 5
总重量 26,860 t
翘曲区域尺寸 41.160 x 20.371 x 9.325 m
软件版本 5.22.03
报告 3D 模型
