Das ca. 10 200 m² große Areal umfasst drei Eishallen, Veranstaltungsräume, Gastronomie sowie Outdoor-Bereiche. Der Dlubal-Kunde StructureCraft wurde als Tragwerksplaner und Lieferant der Dachkonstruktion...
StructureCraft Builders Inc., Kanada
www.structurecraft.com

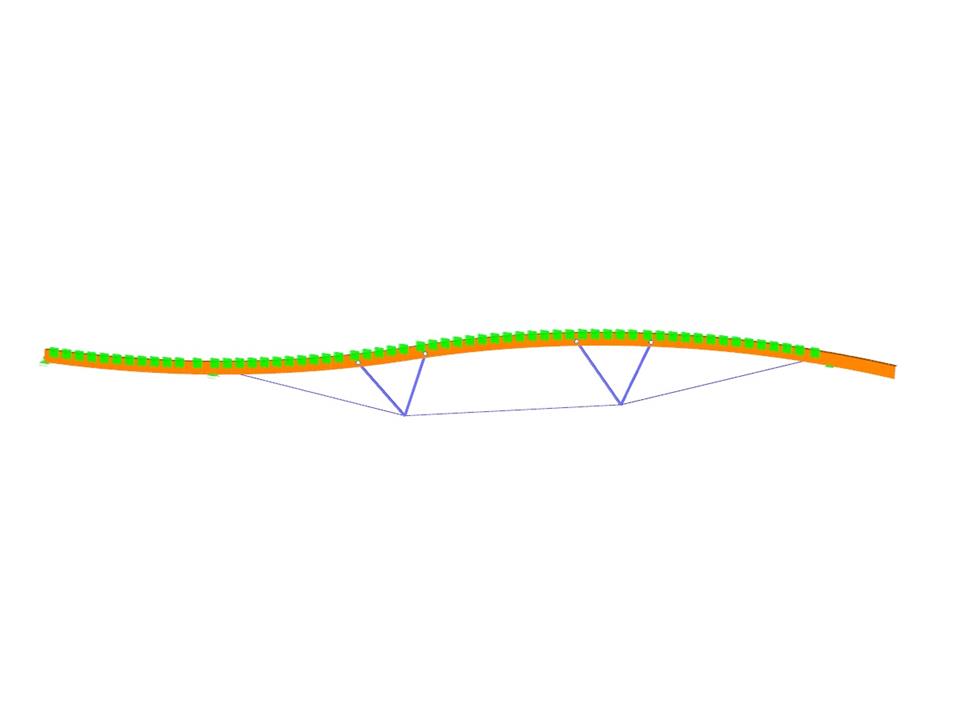

Modell (oben) und 1. Eigenform (unten) eines Hybrid-Dachbinders in RFEM (© StructureCraft Builders Inc.)
Hybrid-Dachkonstruktionen aus Stahl und Holz
Anzahl Knoten | 206 |
Anzahl Linien | 210 |
Anzahl Stäbe | 210 |
Anzahl Lastfälle | 7 |
Anzahl Lastkombinationen | 3 |
Gesamtgewicht | 5.248 t |
Abmessungen (metrisch) | 54.154 x 0.500 x 7.475 m |
Abmessungen (imperial) | 177.67 x 1.64 x 24.52 feet |
Programmversion | 5.18.01 |
In RFEM ist OSB-Material für die USA und Kanada verfügbar. Es werden die Materialparameter vom "Panel Design Specification manual" übernommen.
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert. Der Dickentyp Balkenscheibe wird mit Hilfe des Add-Ons Mehrschichtige Flächen definiert.
Die "Balkenscheibe" bietet Ihnen folgende Vorteile:
- Einseitige und beidseitige Beplankung möglich
- Automatische Berechnung der nachgiebigen Kopplung
- Vernagelte Beplankung
- Verklammerte Beplankung
- Benutzerdefinierte Beplankung
- Abbildung als vollständiges geometrisches 3D-Objekt (Rähm, Schwelle, Ständer, Beplankung, Verklammerung) inklusive der Exzentrizität
- Berücksichtigung von Öffnungen über Flächenzellen
- Bemessung der tragenden Elemente über das Add-On Holzbemessung
- Materialunabhängig (z. B. Trockenbauwand mit kaltgeformten Profilen und Gipsfaserplatten als Beplankung)
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
