Areál o celkové rozloze asi 10 200 m² zahrnuje tři haly s ledovými plochami, společenské prostory, restaurační zařízení a venkovní prostranství. Společnost StructureCraft, která patří mezi zákazníky společnosti Dlubal Software, byla pověřena návrhem a dodávkou střešní konstrukce...
StructureCraft Builders Inc., Kanada
www.structurecraft.com

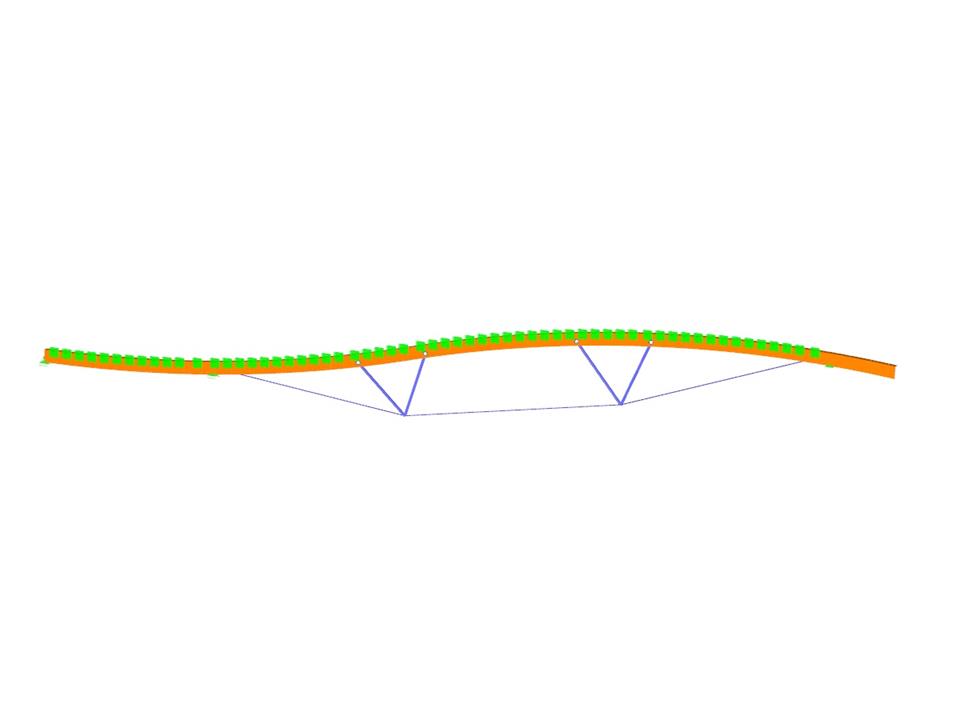

Model (nahoře) a 1. modelový tvar (dole) hybridního krovu v programu RFEM (© StructureCraft Builders Inc.)
StructureCraft Builders Inc., Kanada
www.structurecraft.com
Model (nahoře) a 1. modelový tvar (dole) hybridního krovu v programu RFEM (© StructureCraft Builders Inc.)
Hybridní střešní konstrukce z oceli a dřeva
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 206 |
| Počet linií | 210 |
| Počet prutů | 210 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 3 |
| Celková hmotnost | 5,248 t |
| Rozměry (metrické) | 54,154 x 0,500 x 7,475 m |
| Rozměry (imperiální) | 177.67 x 1.64 x 24.52 feet |
| Verze programu | 5.18.01 |
Databáze znalostí
Délka: 00:02:15 min
Délka: 01:07:06 min
Databáze znalostí
Délka: 00:03:57 min
Délka: 00:45:10 min
Databáze znalostí
Délka: 00:00:54 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
www.structurecraft.com_]_LI.jpg?mw=350&hash=8b97b6f4c04e3fa6d88e0e2144f69444f9ec8bbc)
V předchozím článku Klopení dřevěných konstrukcí | Příklady 1 jsme na jednoduchých příkladech předvedli praktický postup při stanovení kritického ohybového momentu Mcrit nebo kritického ohybového napětí σcrit pro klopení ohybového nosníku. V tomto příspěvku stanovíme kritický ohybový moment s přihlédnutím k pružnému uložení v důsledku ztužení.
V článku Klopení dřevěných konstrukcí | Teorie přibližujeme teoretická východiska pro analytickou metodu stanovení kritického ohybového momentu Mcrit, respektive kritického ohybového napětí σcrit pro klopení ohybového nosníku. V následujícím příspěvku na příkladech ověříme analytické řešení výsledkem analýzy vlastních čísel.
Jako alternativu k metodě náhradního prutu se v tomto příspěvku podíváme na to, jak stanovit vnitřní síly ve stěně náchylné na boulení podle teorie druhého řádu se zohledněním imperfekcí a následně provést posouzení průřezu na ohyb a tlak.
V tomto příspěvku předvedeme posouzení metodou náhradního prutu podle [1], kap. 6.3.2 na příkladu stěny z křížem lepeného dřeva z článku 1, které hrozí při vzpěru vybočení. Posouzení na vzpěr přitom provedeme jako posouzení napětí v tlaku s redukovanou pevností v tlaku. Pro toto posouzení vypočítáme součinitel vzpěrnosti kc, který závisí především na štíhlosti konstrukčního prvku a způsobu uložení.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky nosníkového panelu se definuje pomocí addonu Vícevrstvé plochy.
„Nosníkový panel“ nabízí následující výhody:
- Možnost opláštění na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění spojené hřebíky
- Opláštění spojené skobami
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávislost na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Je možné do přídavného modulu RF-/TIMBER Pro importovat vzpěrné délky z modulu RF-STABILITY resp. RSBUCK?
Jak mohu při posouzení průhybu vyloučit vlastní tíhu v kombinacích zatížení podle NBC?
Jaký je součinitel konzervatismu pro CLT v posouzení dřevěných konstrukcí?
Jak lze ručně upravit součinitele podle NDS a CSA O86 při použití v addonu Posouzení dřevěných konstrukcí?
Jaký výpočet se provádí pro možnosti konfigurace pevnosti NDS "Výpočet kroucení"?
Jaké programy Dlubal doporučujete pro statické výpočty a posouzení zejména dřevěných konstrukcí?
