Con una area di 10.200 m², il centro sportivo e pista da ghiaccio North Surrey include tre piste di pattinaggio, sale per eventi, ristoranti e aree esterne. StructureCraft, un cliente di Dlubal Software, è stato selezionato per l'analisi strutturale e la costruzione della struttura di copertura...
StructureCraft Builders Inc., Canada
www.structurecraft.com

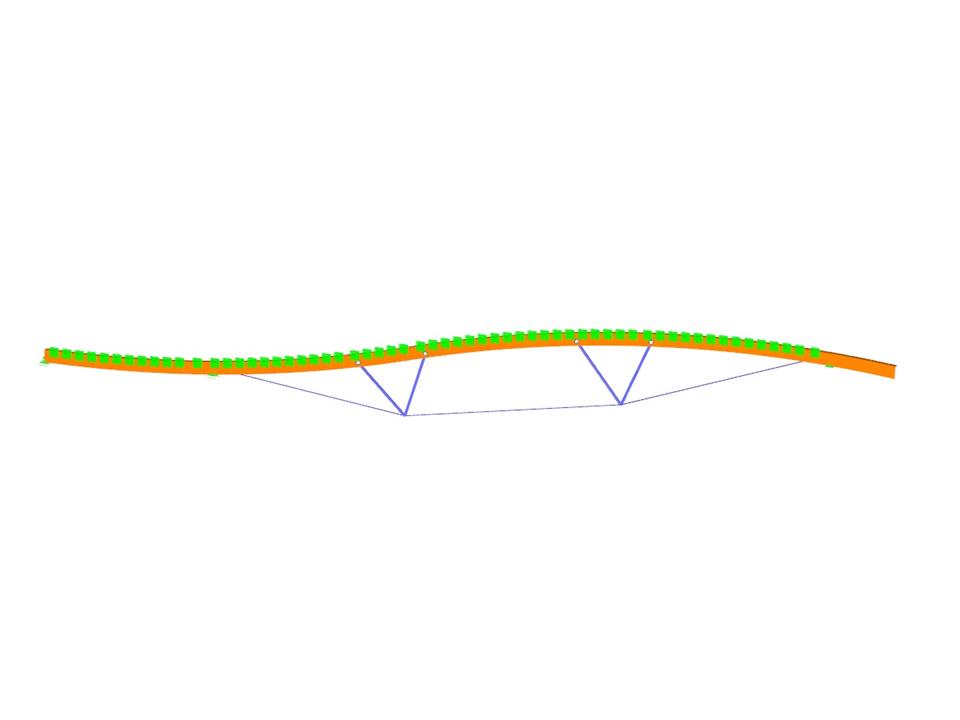

Modello (in alto) e prima forma modale (in basso) di una travatura ibrida in RFEM (© StructureCraft Builders Inc.)
StructureCraft Builders Inc., Canada
www.structurecraft.com
Modello (in alto) e prima forma modale (in basso) di una travatura ibrida in RFEM (© StructureCraft Builders Inc.)
Strutture di copertura ibride in acciaio e legno
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 206 |
| Numero di linee | 210 |
| Numero di aste | 210 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 3 |
| Peso totale | 5,248 t |
| Dimensioni (metriche) | 54.154 x 0.500 x 7.475 m |
| Dimensioni (imperiali) | 177.67 x 1.64 x 24.52 feet |
| Versione del programma | 5.18.01 |
2024-11-20
Corso di formazione online
Durata: 00:02:15 min
Durata: 01:07:06 min
Durata: 00:03:57 min
Durata: 00:00:00 min
Durata: 01:04:39 min
Durata: 01:08:02 min
Caratteristiche del prodotto
Durata: 00:00:56 min
www.structurecraft.com_]_LI.jpg?mw=350&hash=8b97b6f4c04e3fa6d88e0e2144f69444f9ec8bbc)
Nell'articolo precedente, instabilità torsionale nelle strutture in legno | Nell'esempio 1, l'applicazione pratica per determinare il momento flettente critico Mcrit o la tensione flettente critica σcrit per l'inclinazione di una trave flettente è stata spiegata mediante semplici esempi. In questo articolo, il momento flettente critico è determinato tenendo conto di una fondazione elastica risultante da un controvento di irrigidimento.
Nell'articolo Instabilità torsionale nelle strutture in legno | La teoria spiega le basi teoriche per la determinazione analitica del momento flettente critico Mcrit o della tensione flettente critica σcrit per l'inclinazione di una trave flettente. Il seguente articolo utilizza esempi per verificare la soluzione analitica con il risultato dell'analisi degli autovalori.
In alternativa al metodo dell'asta equivalente, questo articolo descrive come determinare le forze interne della parete suscettibile di instabilità secondo l'analisi del secondo ordine, tenendo conto delle imperfezioni, e quindi eseguire la verifica della sezione trasversale per flessione e compressione.
Il seguente articolo descrive una verifica utilizzando il metodo dell'asta equivalente secondo [1] Sezione 6.3.2, eseguita su un esempio di una parete in legno a strati incrociati suscettibile di instabilità descritta nella Parte 1 di questa serie di articoli. L'analisi di instabilità sarà eseguita come un'analisi delle tensioni di compressione con resistenza a compressione ridotta. Per questo, viene determinato il coefficiente di instabilità kc, che dipende principalmente dalla snellezza del componente e dal tipo di vincolo esterno.
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
