Kompleks sportowo -lodowy North Surrey o powierzchni 110 000 ft² składa się z trzech stadionów lodowych, sal do organizacji wydarzeń, restauracji oraz terenów zewnętrznych. Firma StructureCraft, klient Dlubal Software, została wybrana do przygotowania projektu oraz jako wykonawca konstrukcji dachu budynku...
StructureCraft Builders Inc., Kanada
www.structurecraft.com

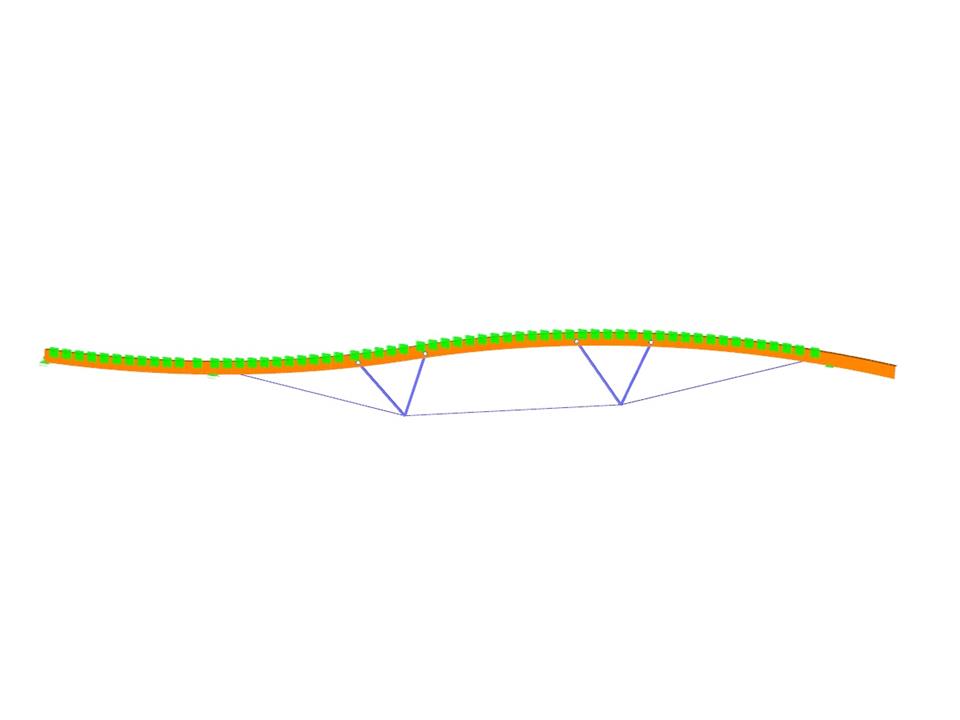

Model (góra) i kształt pierwszej postaci (dół) hybrydowej kratownicy dachowej w RFEM (© StructureCraft Builders Inc.)
StructureCraft Builders Inc., Kanada
www.structurecraft.com
Model (góra) i kształt pierwszej postaci (dół) hybrydowej kratownicy dachowej w RFEM (© StructureCraft Builders Inc.)
Hybrydowe konstrukcje dachowe wykonane ze stali i drewna
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 206 |
| Liczba linii | 210 |
| Liczba prętów | 210 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 3 |
| Ciężar całkowity | 5,248 t |
| Wymiary (metryczne) | 54,154 x 0,500 x 7,475 m |
| Wymiary (imperialne) | 177.67 x 1.64 x 24.52 feet |
| Wersja programu | 5.18.01 |
Długość: 00:02:15 min
Długość: 01:07:06 min
Długość: 00:03:57 min
Długość: 01:06:40 min
Długość: 01:04:39 min
Długość: 01:08:02 min
Długość: 00:01:22 min
Długość: 00:00:56 min
www.structurecraft.com_]_LI.jpg?mw=350&hash=8b97b6f4c04e3fa6d88e0e2144f69444f9ec8bbc)
W poprzednim artykule, wyboczenie skrętne w konstrukcjach drewnianych | W przykładzie 1 na prostych przykładach wyjaśniono praktyczne zastosowanie wyznaczania krytycznego momentu zginającegoMcrit lub krytycznego naprężenia zginającegoσcrit dla przechyłu belki zginanej. W tym artykule moment krytyczny określany jest z uwzględnieniem podparcia sprężystego wynikającego z układu tężników dachowych.
Artykuł Wyboczenie giętno-skrętne w konstrukcji drewnianej | Teoria wyjaśnia teoretyczne podstawy analitycznego określania momentu krytycznego M crit lub krytycznego naprężenia zginającego σcrit dla wyboczenia giętno-skrętnego belki zginanej. W poniższym artykule przedstawiono przykłady obliczeniowe, których celem jest weryfikacja wyników analizy wartości własnych względem wyników analitycznych.
W tym artykule opisano, jako alternatywę dla metody prętów zastępczych, wyznaczyć siły wewnętrzne ściany podatnej na wyboczenie zgodnie z analizą drugiego rzędu z uwzględnieniem imperfekcji, a następnie przeprowadzić wymiarowanie przekroju na zginanie i ściskanie.
Poniższy artykuł opisuje wymiarowanie ściany z drewna klejonego krzyżowo, podatnej na wyboczenie, opisanej w pierwszej części tej serii artykułów, z wykorzystaniem metody prętów zastępczych, zgodnie z [1] sekcja 6.3.2. Analiza wyboczenia zostanie przeprowadzona jako analiza naprężeń ściskających ze zmniejszoną wytrzymałością na ściskanie. W tym celu określany jest współczynnik niestateczności kc, zależny przede wszystkim od smukłości elementu i typu podpory.
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
