Lanové prolézačky pro dětská hřiště, Německo

Heinz Bornemann, zákazník společnosti Dlubal, zpracovává statické posudky těchto lanových prolézaček. Například pro „Globe“ nebo různé prolézačky „Tetragode“. Pro výpočet prostorových nosných konstrukcí používá program RSTAB.

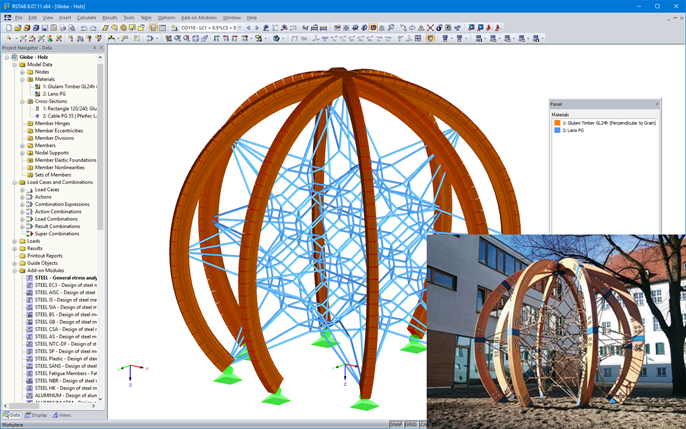

Globe

Vnější nosná konstrukce prolézačky Globe sestává z osmi zahnutých lamelových nosníků 12/24 cm. Vnitřní prostorově uspořádanou síť tvoří lana U-Rope, vyrobená společností Berliner Seilfabrik. Vnější rozměry konstrukce činí přibližně 4,5 m x 4,5 m x 5 m (d x š x v). Posouzení proběhlo v přídavných modulech TIMBER Pro a STEEL.

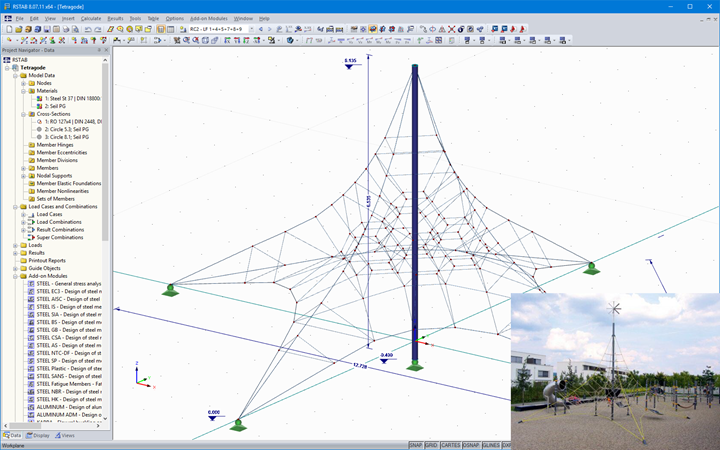

Tetragode

Tetragode je lanová prolézačka se středovým sloupem. Může v něm šplhat současně mnoho dětí do značných výšek. Typ modelu Tetragode, který zde pro příklad uvádíme, dosahuje výšky asi 6,5 m. Ocelový sloup je ukotven ve čtyřech bodech. Také Tetragode má prostorově uspořádanou síť z lan U-Rope od německého výrobce Berliner Seilfabrik.
