儿童娱乐设施悬索结构,德国

Dlubal Software的客户Heinz Bornemann设计了各种儿童游乐场的绳网结构。 例如'Globe'和各种'Tetragode'。

计算空间支撑结构时使用结构分析软件RSTAB。

Heinz Bornemann 是 Dlubal Software 的客户,为此类游乐场设备提供结构分析和设计。 例如'Globe'和各种'Tetragode'。 RSTAB 杆件结构分析软件用于计算空间上的支座结构。

'地球'

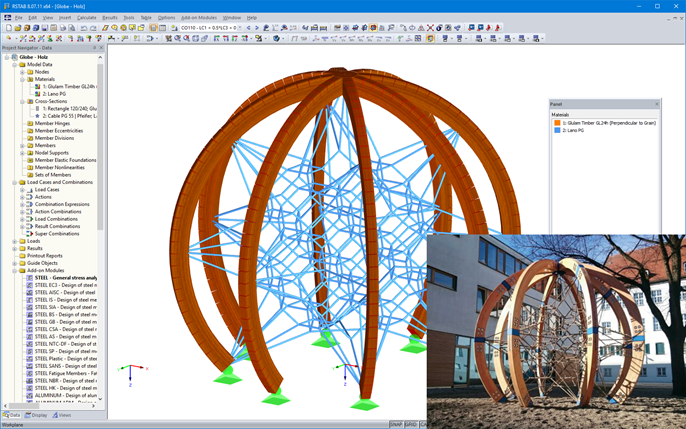

“地球仪”的外部框架由 8 根直径为 12/24 cm 的层板胶合木梁组成。 内部的三维网状结构是由 Berlin Seilfabrik 研发的 U-Rope 钢丝绳。 外部尺寸(长 x 宽 x 高)约为 4 米。 该分析是在附加模块 TIMBER Pro 和 STEEL 中完成的。

Tetragode

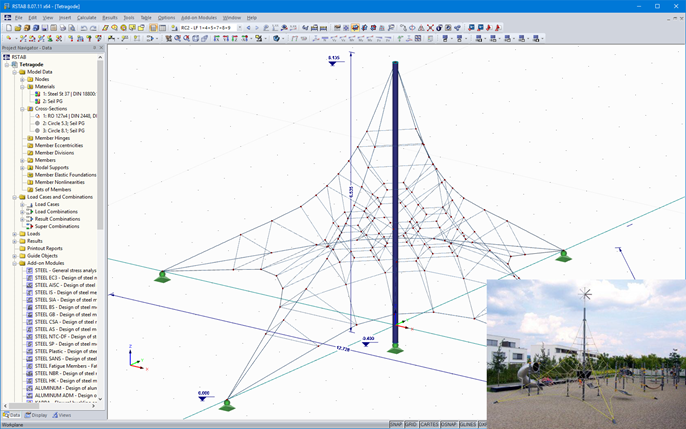

Tetragode 是一个中间的桅杆游动结构。 由于许多儿童可以同时爬到很高的地方, 这种 Tetragode 高约 6.5 m。 空间索网也是由 Berliner Seilfabrik 的 U-Ropes 钢结构绳索组成。 并以中间桅杆为中心向外延伸四个方向。

使用的软件

制造商 Berliner Seilfabrik GmbH&Co.
www.berliner-seilfabrik.com
结构设计 产品设计
Dipl.-Des。 Heinz Bornemann着
Am Kathagen 21,48455 Bad Bentheim,德国


项目说明

模型数据

节点数目: 433
杆件数目: 646
荷载工况数目 6
荷载组合数目 146
结果组合数目 4
总重量 1,150 t
翘曲区域尺寸 4.363 x 4.363 x 3.974 m
软件版本 8.05.00
