罗伊斯河三角洲上的木塔 ，瑞士

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

1334x

木结构观景塔

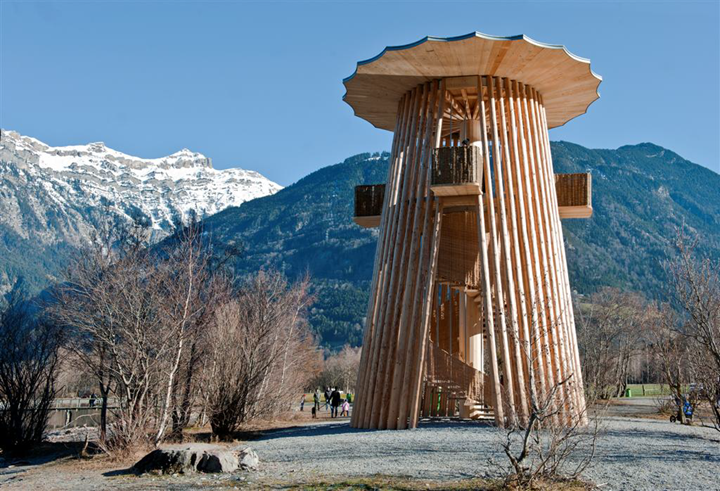

该塔楼高11.5 m，由瑞士建筑师Gion A. Caminada设计。 结构分析由Dlubal Software的客户Pirmin Jung Engineers完成。

结构设计和施工

在施工现场附近对由银杉木制成的圆柱进行了切碎，处理和准备。

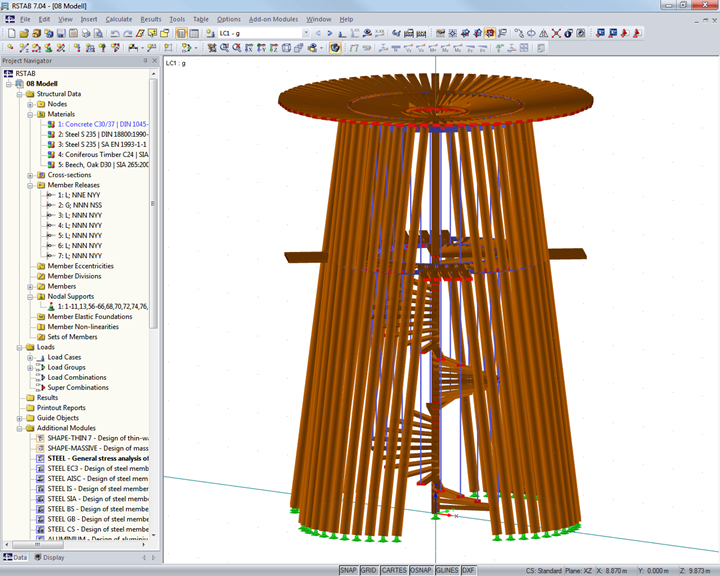

塔基的直径约为 200 毫米，并向屋顶逐渐变小，就像观景台一样，它们所承受的压力也很大。 该平台由 3.1 英寸厚的悬臂木板组成，在其上安装了四个吊车。 它通过托架直接连接到原木柱上。 屋面r由中柱和外柱支撑。

此外，钢结构环悬挂在屋顶结构上，平台层的内侧位于该钢结构环上，螺旋楼梯悬挂在该钢结构环上。

所有的连接方式都可以在使用寿命到期后很容易地更换，并且对整个结构没有影响。

加劲肋

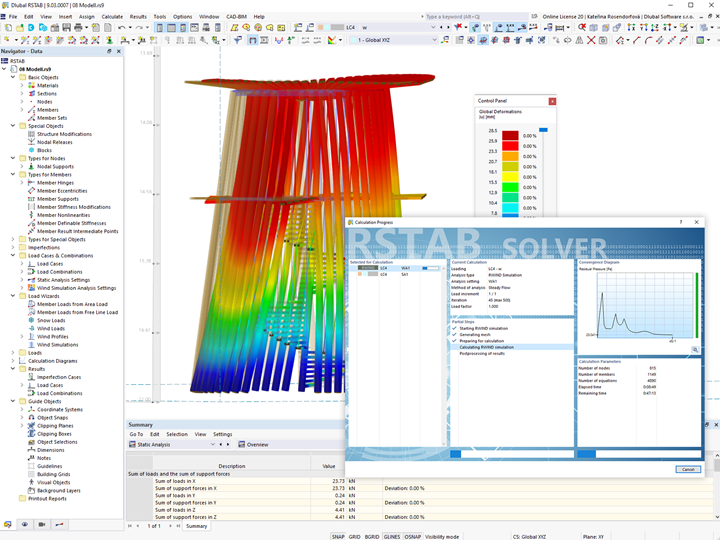

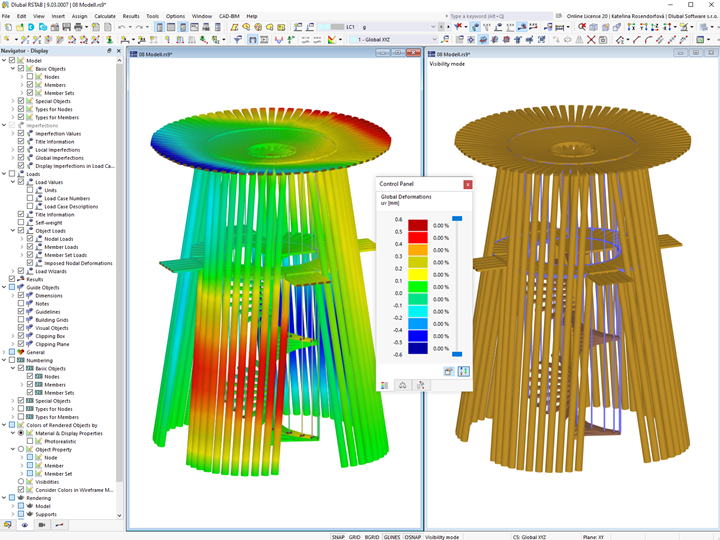

除了风荷载外，塔架还必须能够吸收荷载作用下的振动。 作为额外的支撑或 由于建筑上的原因，这里没有考虑类似的水平结构加固的加劲肋，柱子受了顶棚钢环的局部约束。 这样就形成了一种空间有效框架。
