Torre sul delta del fiume Reuss vicino Seedorf, Svizzera

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

1334x

Torre di avvistamento in legno

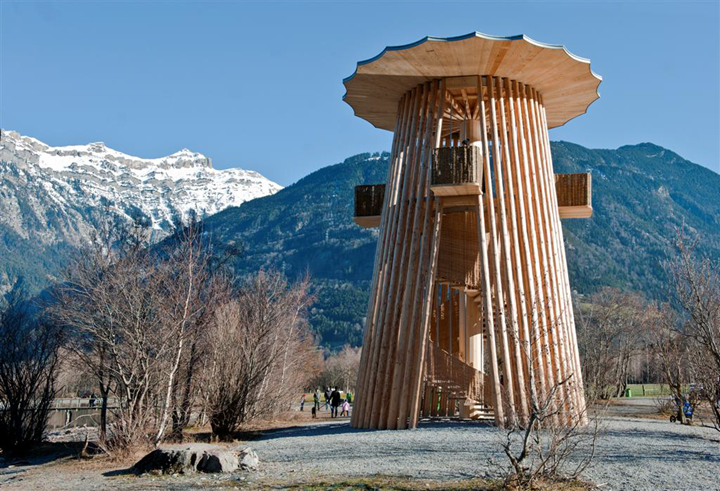

La torre con un'altezza di 11,5 m è stata progettata dall'architetto svizzero Gion A. Caminada L'analisi strutturale è stata eseguita da Pirmin Jung Engineers, un cliente di Dlubal Software.

Costruzione e analisi strutturale

Le colonne rotonde in legno di abete bianco sono state abbattute, trattate e preparate nelle immediate vicinanze del cantiere.

Alla base, hanno un diametro di circa 240 mm e sono rastremate verso la copertura che sostengono tanto quanto la piattaforma panoramica. La piattaforma è costituita da assi che sono spesse 80 mm, a sbalzo dove sono installati i quattro balconi esterni di osservazione. L'intera piattaforma viene quindi fissata con staffe direttamente alle colonne in legno del tronco. Le travature della copertura sono sostenute da una colonna centrale e da colonne esterne.

Inoltre, un anello in acciaio pende dalla struttura di copertura su cui poggia il lato interno del solaio della piattaforma e da cui è sospesa la scala a chiocciola.

Tutti i collegamenti sono progettati in modo da poter essere facilmente sostituiti in qualsiasi momento al termine della loro vita utile, senza influire sul design complessivo.

Irrigidimento

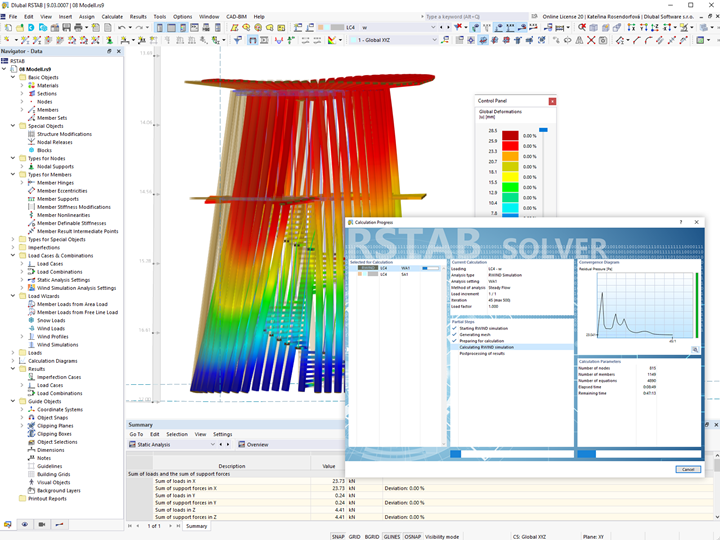

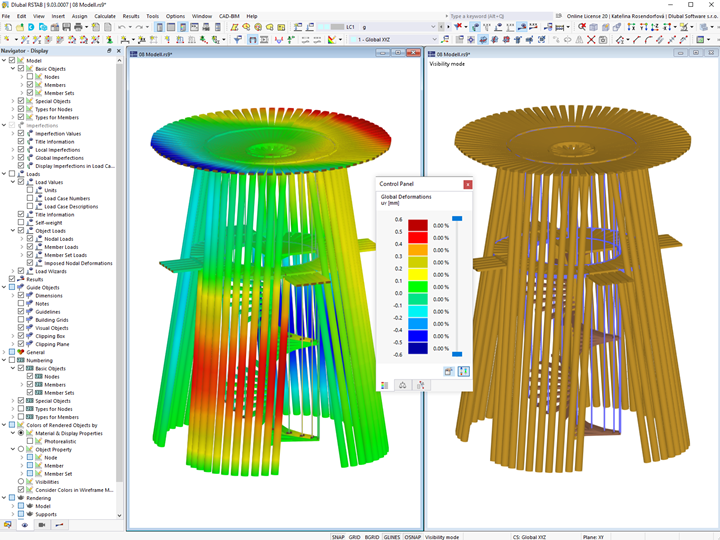

Oltre ai carichi del vento, la torre deve anche essere in grado di assorbire le vibrazioni dai carichi mobili. Come controventi aggiuntivi o elementi di irrigidimento simili per la stabilizzazione strutturale orizzontale non sono stati presi in considerazione per ragioni architettoniche, le colonne hanno ricevuto un vincolo parziale all'anello in acciaio della copertura. In questo modo, si è formata una sorta di telaio spazialmente efficace.
