Башня в дельте реки Ройс недалеко Зедорфа, Швейцария

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

1350x

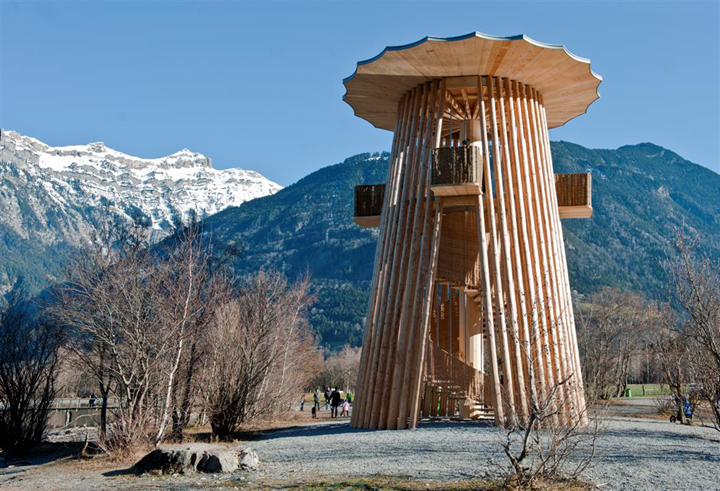

Деревянная смотровая башня

Эту необычную башню, высотой 11,5 м, спроектировал швейцарский архитектор Гион А. Каминада (Gion A. Caminada). За расчет конструкций затем отвечала фирма Pirmin Jung Engineers, заказчик компании Dlubal Software.

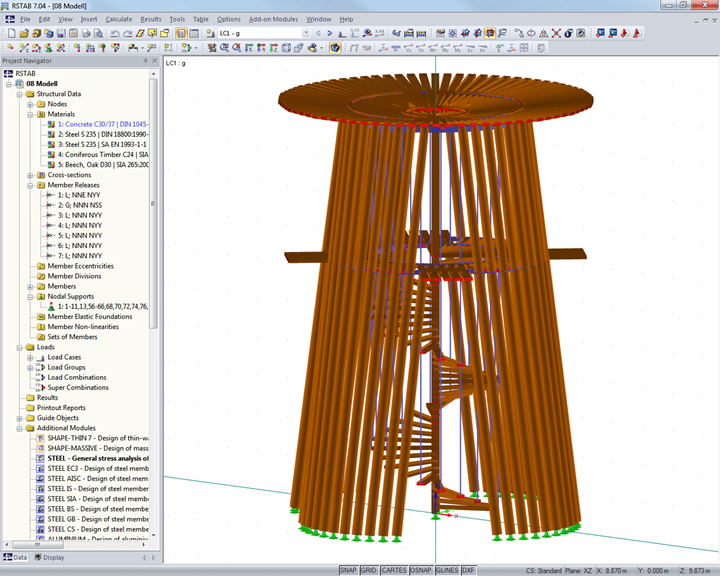

Расчет конструкций и строительство

Все круглые колонны из древесины пихты были вырублены, обработаны и подготовлены к монтажу в непосредственной близости от строительной площадки.

Эти колонны имеют в своем основании диаметр около 240 мм, но по направлению к кровле они сужаются. На них потом опирается как сама кровля, так и смотровая площадка. Эта площадка сделана из досок толщиной 80 мм, которые выступают в виде консоли в тех местах, где располагаются четыре смотровые корзины. Вся площадка затем прикреплена с помощью скоб прямо к бревенчатым деревянным колоннам. Стропила кровли поддерживаются центральной стойкой и внешними колоннами.

Кроме того, с конструкции кровли свисает специальное стальное кольцо, на которое опирается внутренняя сторона пола платформы и подвешена винтовая лестница.

Все соединения в башне сделаны так, чтобы их всегда можно было легко заменить, не оказывая притом никакого влияния на общую конструкцию.

Связи жесткости

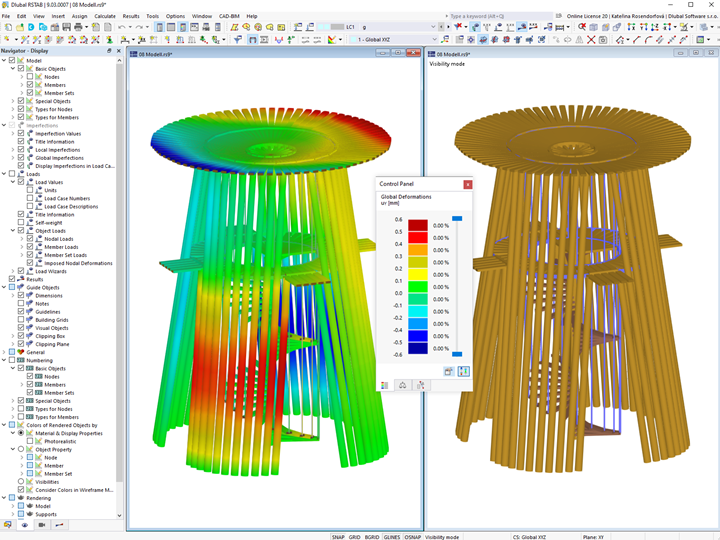

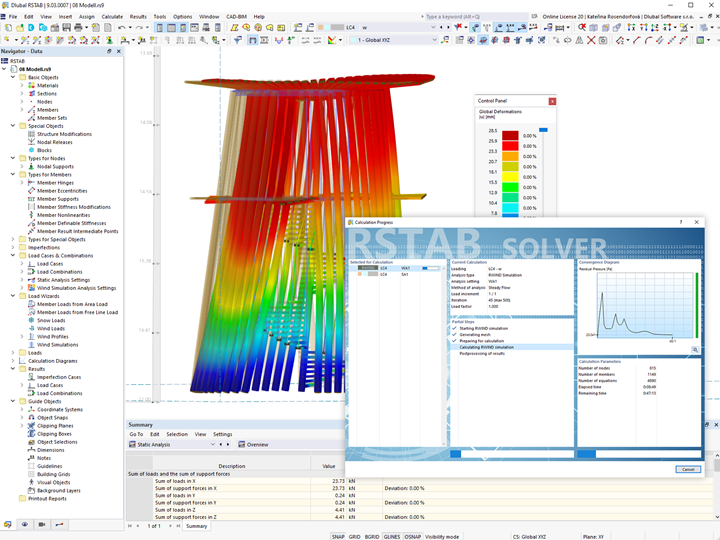

Кроме ветровых нагрузок, нужно чтобы башня могла поглощать также вибрации от полезной нагрузки. Поскольку в архитектурном проекте не учитывалось применение никаких дополнительных связей или других аналогичных элементов жесткости для горизонтальной стабилизации конструкции, были колонны частично укреплены стальным кольцом в кровле. Вследствие того так возникло что-то вроде пространственно эффективной рамы.
