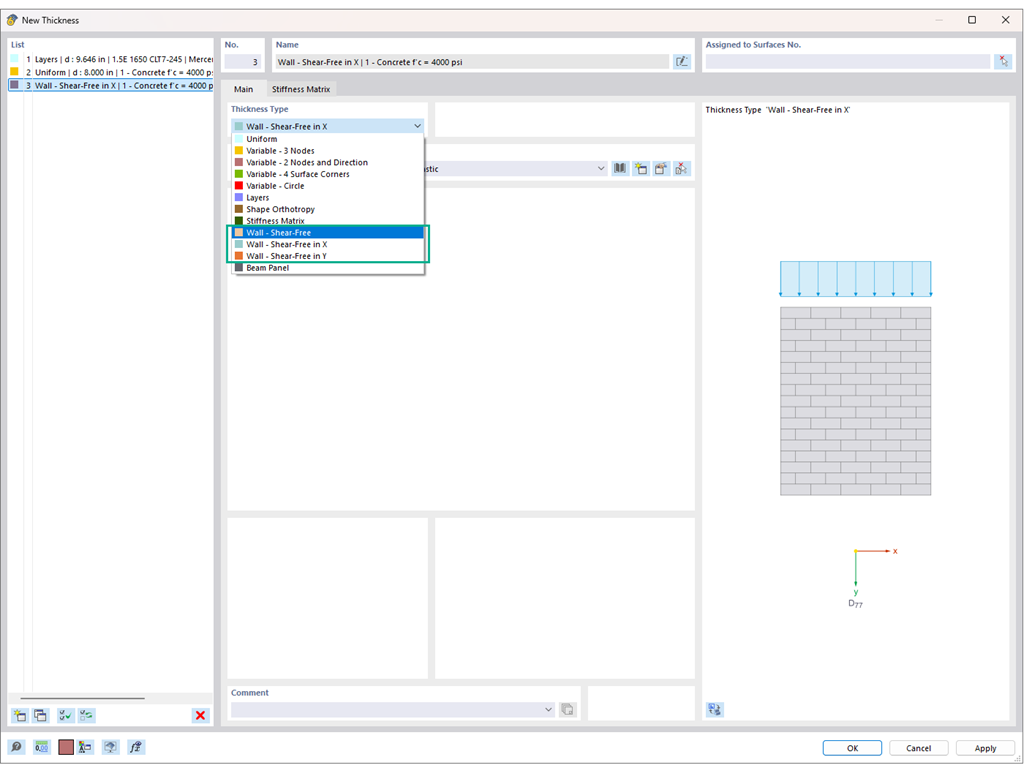

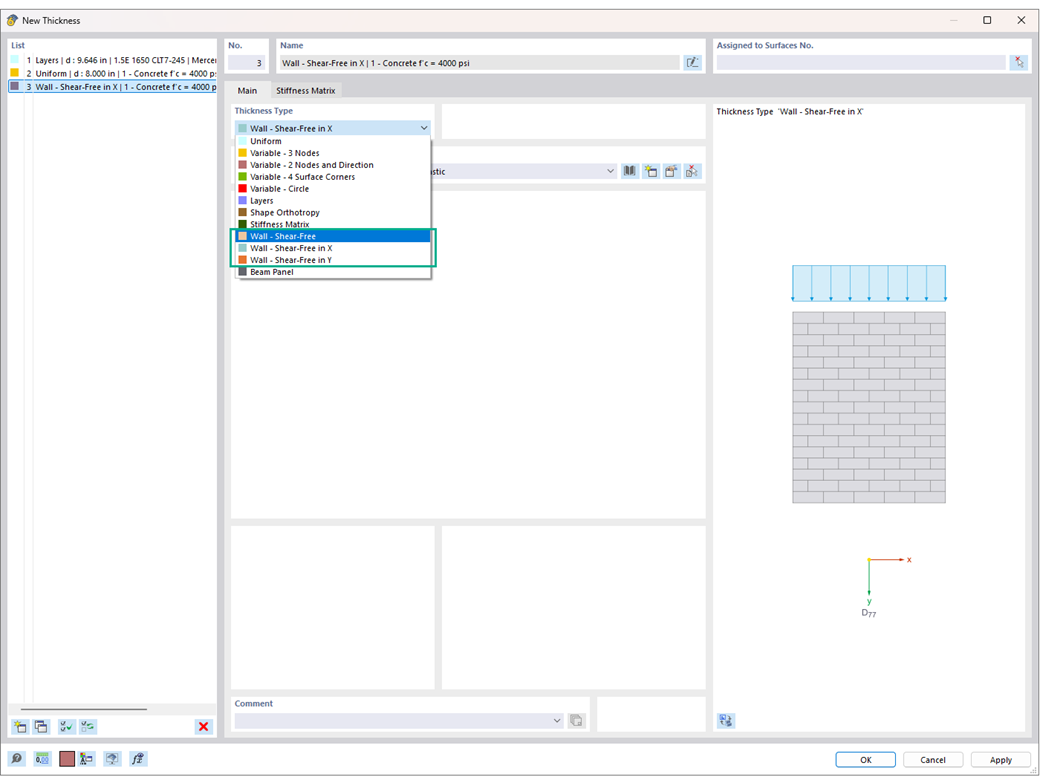

V programu RFEM jsou pro stěny bez smyku (tj. zděné stěny, stěny z dřevěných panelů) k dispozici následující typy tloušťky:
- Smyk stěny volný
- Bez smyku stěny v X
- Bez smyku stěny v Y
Typ tloušťky "Stěna bez smyku"
Databáze znalostí
Trvání: 00:00:38 min
Databáze znalostí
Trvání: 00:00:31 min
Databáze znalostí
Trvání: 00:00:34 min
Trvání: 00:00:00 min
Trvání: 01:06:55 min
Trvání: 01:06:05 min
Trvání: 00:00:22 min
Ve statickém modelu není vždy nutné vytvořit všechny prvky reálné stavby. Jako příklad uveďme potrubí, které vede po konstrukci z ocelových nosníků.
Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.
V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.
Potrubní systémy jsou vystaveny různému zatížení. K rozhodujícím patří vnitřní tlak. Tento článek se zabývá napětím a deformacemi, které vyplývají z prostého zatížení vnitřním tlakem na stěnu trubky, respektive na trubku.
Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.
Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.
Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.
Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.
Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.
Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.
- Grafické zadání potrubí a potrubních prvků
- Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
- Rozsáhlá databáze průřezů a materiálů potrubí
- Rozsáhlé databáze pro pásnice, redukce, T-kusy a kompenzátory
- Zohlednění potrubní konstrukce (izolace, vyložení, plech)
- Automatický výpočet součinitelů intenzity napětí a součinitelů poddajnosti
- Specifické kategorie účinků na potrubí pro zatěžovací stavy
- Volitelná automatická kombinatorika zatěžovacích stavů
- Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
- Zohlednění přetvoření a vztlaku (Bourdonův jev)
- Interakce mezi nosnou konstrukcí a potrubním systémem
Addonu Analýza napětí-přetvoření nabízí možnost zadat mezní napětí závislá na znaménku pro každou složku napětí.
Je možné při výpočtu napětí v programu RFEM 6 zohlednit excentricitu nesymetrických liniových svarů?
Posuzuji potrubí pomocí přídavného modulu RF-PIPING Design. Vytvořil jsem si nový zatěžovací stav pro předpětí a zatížil potrubí podélným posuvem. Lze tento nový zatěžovací stav přidat do kombinací, které jsou generované automaticky?
U schodišť se složitou geometrií je často obtížné posoudit svary analytickými metodami. Jak to lze provést v programu RFEM?
Jak mohu aktivovat modelování potrubí?
Počítal jsem komorový nosník. Jaké výsledky na plochách nebo jakých napětích na plochách mohu použít pro vyhodnocení boulení desek stojiny?
Je možné pomocí softwaru Dlubal analyzovat a posuzovat potrubní systémy?
