Zohlednění smršťování
Smršťování a dotvarování jsou časově závislé deformační vlastnosti betonu, které je obvykle třeba zohlednit při posouzení mezního stavu použitelnosti.
Model vrstev v přídavném modulu RF-CONCRETE NL
Pro výpočet deformace trhlinami porušené konstrukce jsou k dispozici různé metody výpočtu. RFEM nabízí analytickou metodu podle ČSN EN 1992-1-1 7.4.3 a fyzikálně-nelineární analýzu. Obě metody mají různé charakteristiky a v závislosti na okolnostech mohou být obě víceméně vhodné. V tomto příspěvku ukážeme přehled obou metod výpočtu.
Nastavení výpočtu deformací v modulu RF-CONCRETE Deflect
K posouzením v mezním stavu použitelnosti patří také dodržení maximální přípustné deformace. Výpočet deformace železobetonových dílců se odvíjí od toho, zda u posuzovaného průřezu dochází při uvažovaném zatížení k porušení trhlinami. Rozhodujícím parametrem v modulu RF-CONCRETE Deflect je přitom rozdělovací součinitel ζ.
Zobrazení procesu provádění posouzení stability podle normy DIN EN 1992-1-1 v programu RFEM 6
Pro železobetonové prvky a konstrukce, jejichž statické chování je významně ovlivněno účinky podle teorie druhého řádu, nabízí Eurokód 2 obecnou metodu založenou na nelineárním stanovení vnitřních sil podle teorie druhého řádu (5.8.6). a dále aproximační metodou založenou na jmenovité křivosti (5.8.8).

Cílem tohoto odborného příspěvku je provést posouzení podle obecné metody posouzení podle Eurokódu 2 na příkladu železobetonového sloupu.
Screenshoty
Funkce programů
Nastavení detailů

Pro výpočet deformací aproximačními metodami danými normou (například podle EN 1992-1-1, 7.4.3) se stanoví takzvané účinné tuhosti konečných prvků ve stavu bez trhlin a s trhlinami. Tyto efektivní tuhosti pak poslouží pro výpočet deformace plochy metodou konečných prvků.

Výpočet efektivní tuhosti konečných prvků probíhá na základě vyztuženého betonového průřezu. Na základě vnitřních sil stanovených pro mezní stav použitelnosti v programu RFEM program klasifikuje železobetonový průřez jako 's trhlinami' nebo 'bez trhlin'. Pro zohlednění působení betonu mezi trhlinami lze použít rozdělovací součinitel (například podle EN 1992-1-1, rovnice 7.19). Materiálové charakteristiky betonu v oblasti tlaku a tahu se přitom uvažují jako lineárně pružné, a to až k dosažení pevnosti betonu v tahu. Tím se zajistí dostatečná přesnost pro posouzení mezního stavu použitelnosti.

Výpočet účinné tuhosti zohledňuje dotvarování a smršťování betonu na úrovni průřezu. Vliv dotvarování a smršťování u staticky neurčitých konstrukcí se při tomto aproximačním výpočtu nezohlední (například tahové síly způsobené smršťováním u oboustranně vetknutých konstrukcí nelze určit, a proto se musí zohlednit jiným způsobem). Stručně řečeno probíhá výpočet deformací v modulu RF-CONCRETE Deflect ve dvou krocích:

  1. Výpočet účinných tuhostí železobetonového průřezu za předpokladu lineárně elastických podmínek
  2. Výpočet deformace pomocí účinných tuhostí pomocí MKP
Základní údaje v RF-CONCRETE Surfaces

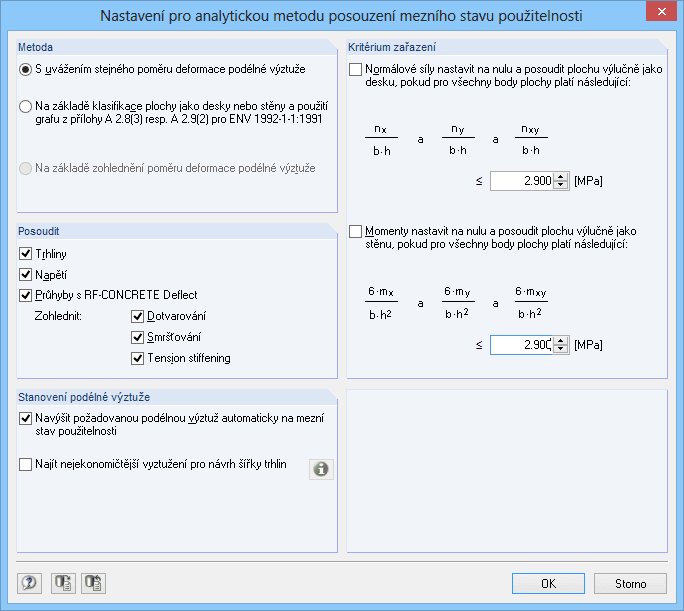

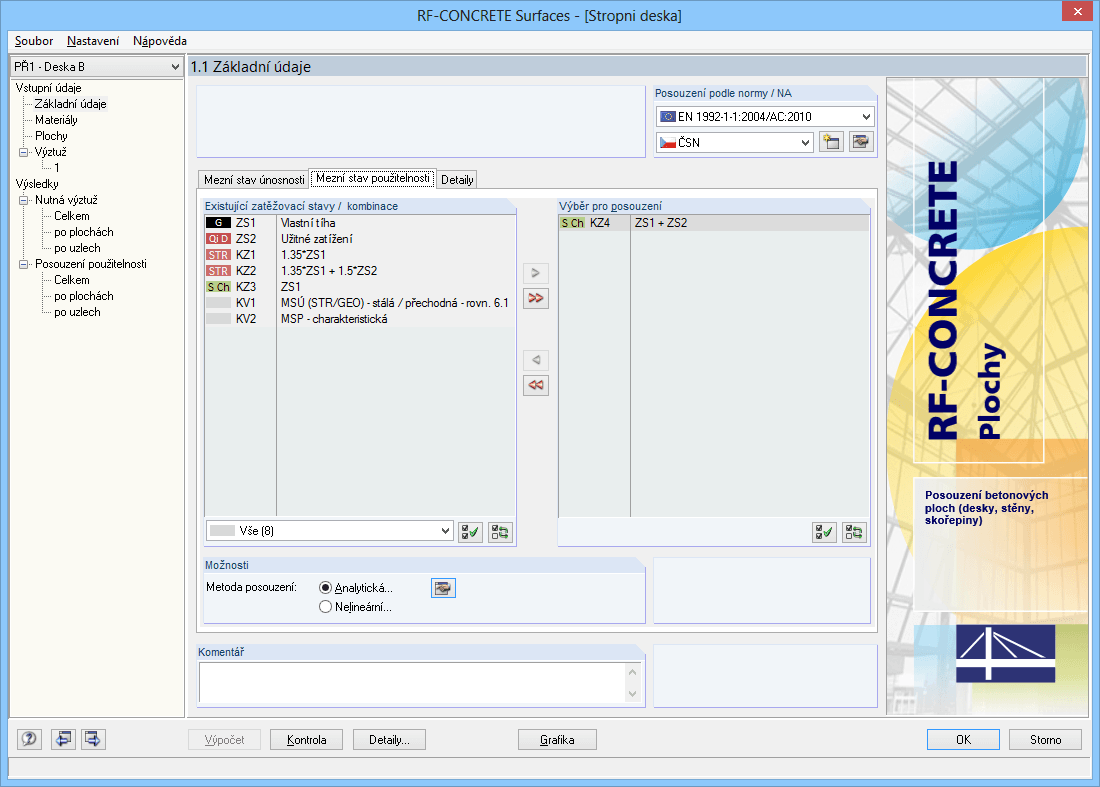

Výpočet deformací v RF-CONCRETE Deflect se aktivuje v nastavení analytického výpočtu mezního stavu použitelnosti v přídavném modulu RF-CONCRETE Surfaces. Ve výše uvedeném dialogu lze také zohlednit dlouhodobé vlivy (dotvarování a smršťování) a tahové zpevnění mezi trhlinami. Součinitel dotvarování a poměrné smršťování lze definovat samostatně nebo na základě zadaných parametrů.

Mezní hodnoty deformací lze nastavit individuálně pro jednotlivé plochy nebo pro určitou skupinu ploch. Jako dovolená mezní hodnota se přitom definuje maximální deformace. Dále je třeba určit, zda se spočtené deformace vztahují k nedeformované nebo deformované konstrukci.

Mezní stav použitelnosti Posouzení bod po bodu
  • Posouzení deformací železobetonových ploch bez trhlin nebo s trhlinami (stav II) pomocí aproximační metody (např. analýza deformací podle EN 1992-1-1, čl. 7.4.3)
  • Tahové zpevnění betonu mezi trhlinami
  • Možnost zohlednit dotvarování a smršťování

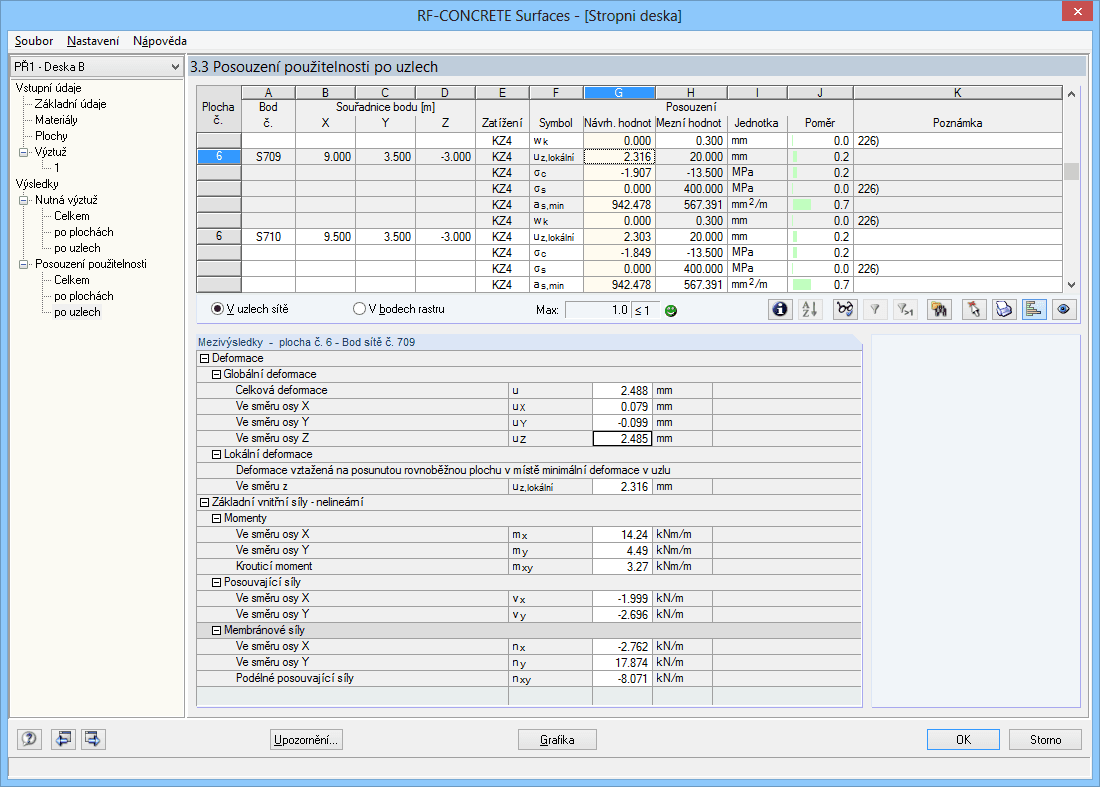

  • Grafické znázornění výsledků v programu RFEM; například deformace nebo průhyb ploché desky
  • Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
  • Úplná integrace výsledků do tiskového protokolu programu RFEM
Anizotropní materiálový model | Poškození, nelineární chování, beton a železobeton

V addonu 'Nelineární chování materiálu' můžete použít pro betonové dílce materiálový model Anizotropní | Poškození pro betonové konstrukční prvky. Tento materiálový model umožňuje zohlednit poškození betonu u prutů, ploch a těles.

Individuální pracovní diagram lze definovat pomocí tabulky, parametrického zadání pro generování pracovního diagramu nebo pomocí parametrů předem definovaných normou. Kromě toho je možné zohlednit účinek tahového zpevnění.

Pro výztuž jsou k dispozici oba nelineární materiálové modely „Izotropní | plastický (pruty)“ a „Izotropní | nelineárně elastický (pruty)“.

Dlouhodobé účinky dotvarování a smršťování betonu je možné zohlednit pomocí nově uvolněného typu analýzy „Statická analýza | Dotvarování & smrštění (lineární)“. Dotvarování se zohledňuje protažením pracovního diagramu betonu součinitelem (1+phi) a smršťování jako předběžné přetvoření betonu. Pomocí addonu „Časově závislá analýza (TDA)“ lze provést podrobnější časově závislé analýzy.
