Detaily pro posouzení na klopení se zadávají zvlášť pro pruty a sady prutů. Lze nastavit následující parametry:
Typ podpory/Zatížení na klopení
- K dispozici jsou možnosti Podepření proti příčnému a torznímu uložení, Podepření proti příčnému natočení nebo Konzola
- Speciální podpory jsou možné zadáním stupně podepření βz a stupně omezení deplanace β0. Také v této sekci lze zohlednit pružné omezení deplanace čelní desky, U-profilu, úhelníku, přípoje sloupu a konzoly nosníku pomocí zadání geometrických rozměrů.
- Alternativně je také možné zadat přímo zatížení při klopení NKi nebo vzpěrnou délku sKi

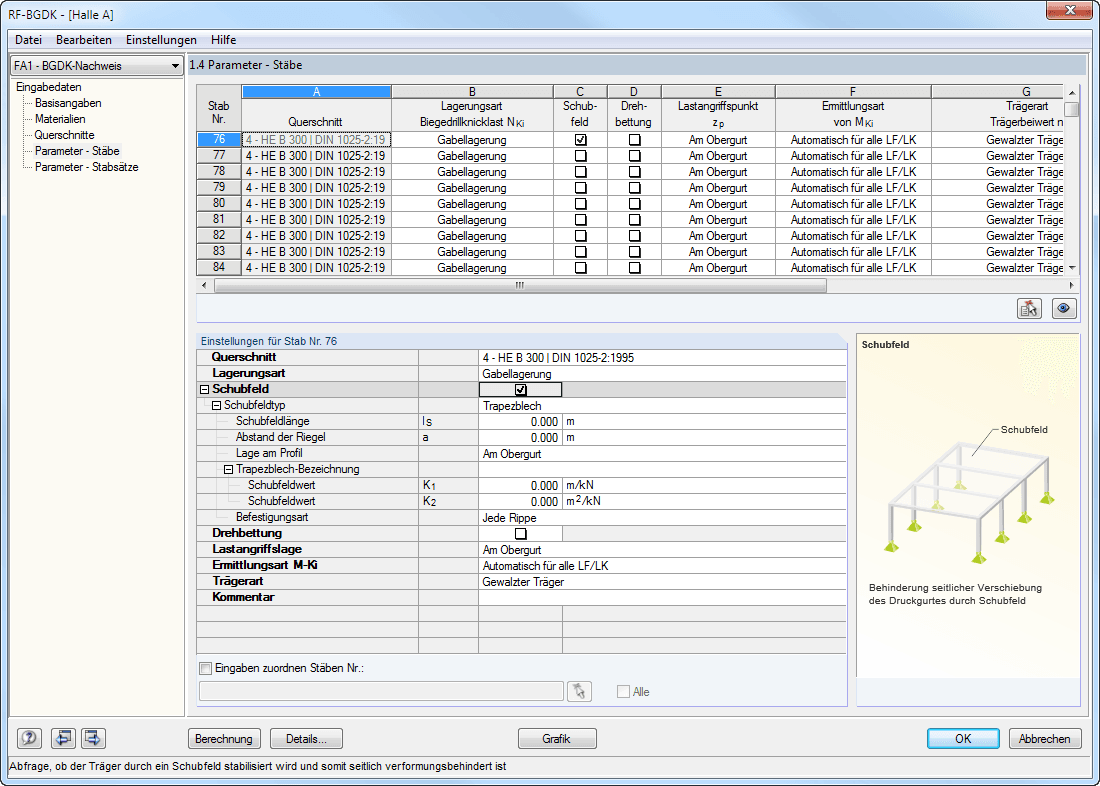

Smykové pole
- Smykové pole lze zadat z trapézového plechu, ztužení nebo jejich kombinace
- Alternativně lze tuhost smykového pole Sprov zadat přímo
Torzní uložení
- Vyberte mezi spojitým a nespojitým torzním uložením
Místo působení kladných příčných zatížení
- Souřadnici z bodu působení zatížení lze libovolně vybrat v podrobném grafickém zobrazení průřezu. (horní pás, dolní pás, těžiště)
- Další možností je zadat údaje výběrem nebo zadáním ručně.

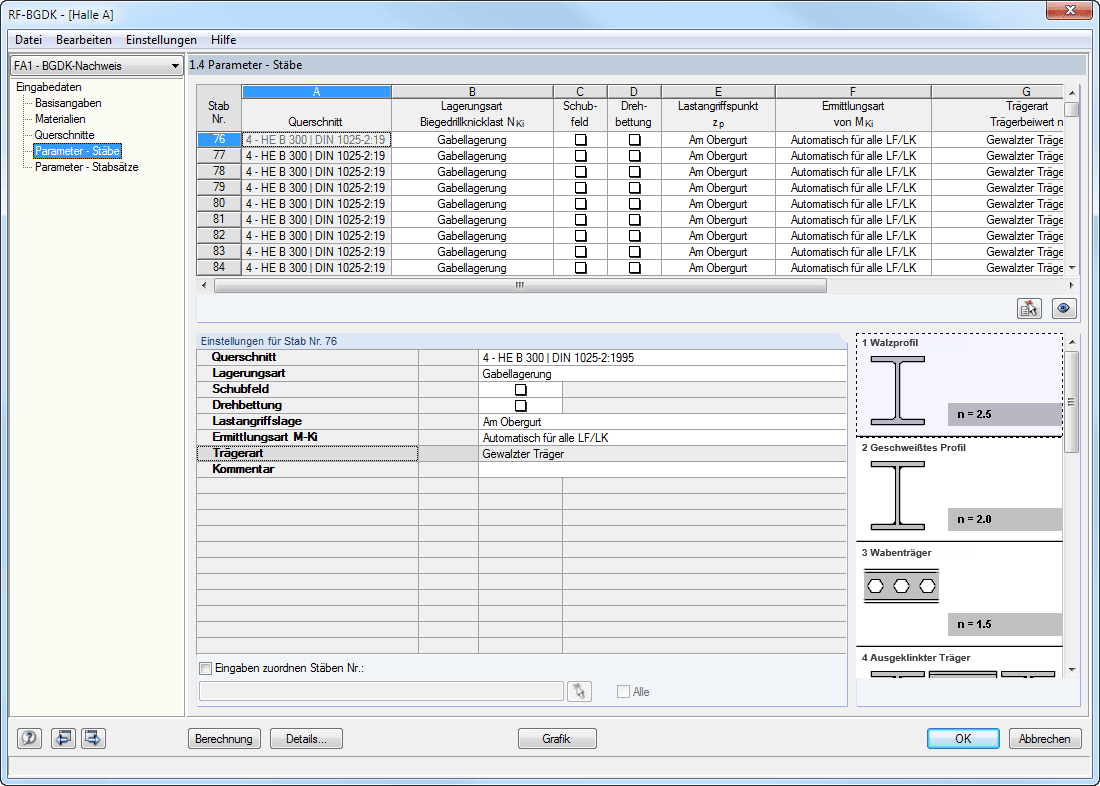

Typ nosníku
- U standardních profilů jsou k dispozici varianty válcovaného nosníku, svařovaného nosníku, prolamovaného nosníku, nosníku se zářezem nebo nosníku s náběhy (svařované stojiny nebo pásnice).
- U speciálních průřezů je možné přímo zadat součinitel nosníku n, redukovaný součinitel nosníku n nebo redukční součinitel κM
Po úspěšném výpočtu konstrukce v programu RFEM/RSTAB přejde uživatel do přídavného modulu RF-/LTB. Vytvoří se alespoň jeden návrhový případ, v němž lze definovat pruty a sady prutů, které se mají posoudit, a také zatěžovací stavy, kombinace zatížení a kombinace výsledků potřebné pro toto posouzení.
Pruty a sady prutů lze snadno vybrat pomocí grafických nástrojů známých z programu RFEM/RSTAB. Materiály a průřezy použité v programu RFEM/RSTAB jsou již přednastaveny pro posouzení. Lze je ovšem libovolně upravovat a doplňovat. Pro zadání materiálů a průřezů jsou k dispozici rozsáhlé databáze.

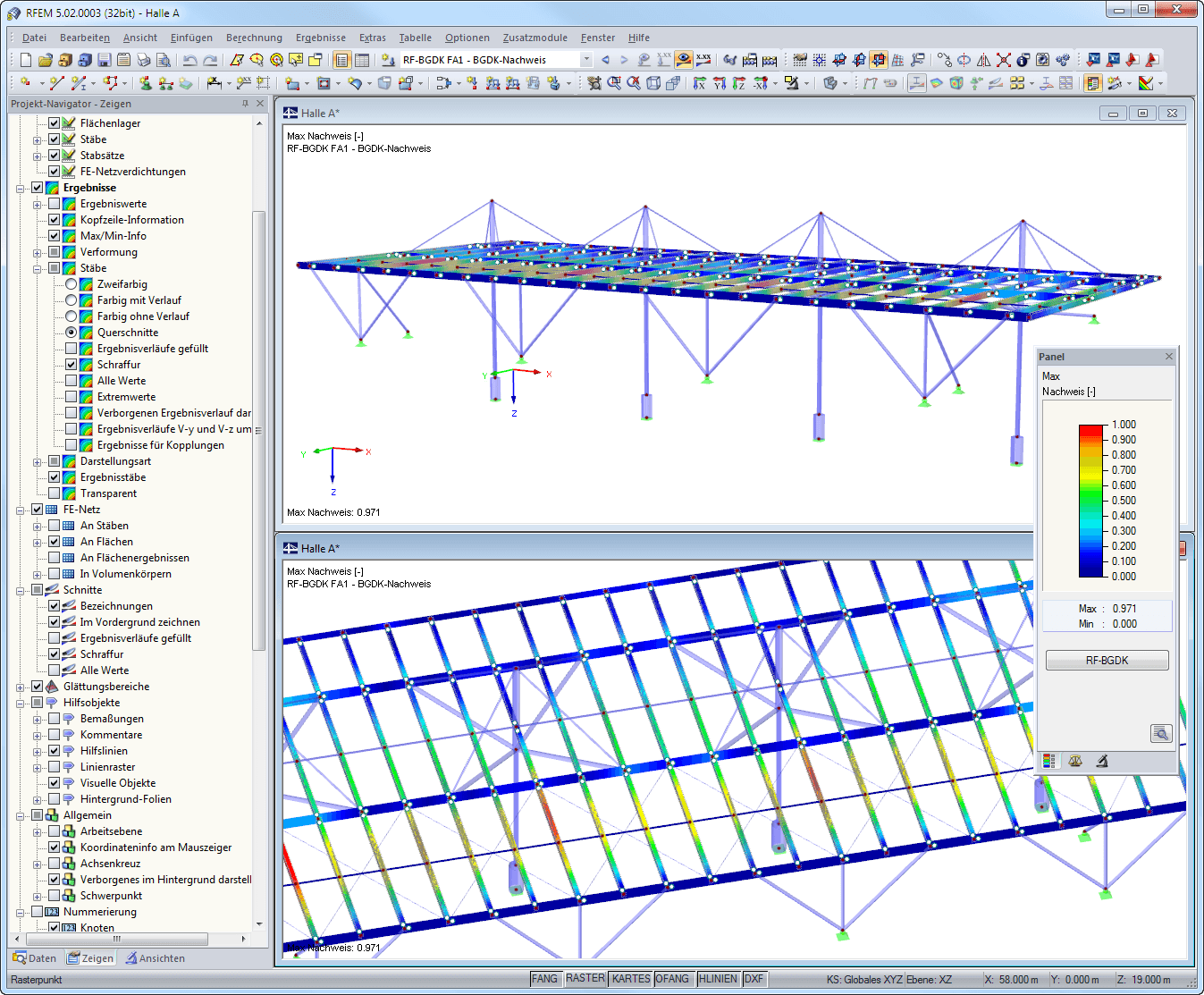

Po posouzení se výsledky zobrazí v různých oknech seřazených podle průřezů, prutů, sad prutů nebo míst x. V tabulkách se vždy zobrazí příslušná grafika průřezu s výslednými hodnotami. V programu RFEM/RSTAB jsou ve statickém modelu zvýrazněny různými barvami. Na první pohled lze identifikovat kritické nebo příliš velké konstrukční prvky. Přiřazené hodnoty a barvy lze upravovat.
Průběhy výsledků pro prut nebo sadu prutů zajišťují cílené vyhodnocení. Zároveň je možné zobrazit jednotlivé mezihodnoty.
Hmoty stanovené při posouzení se zobrazí ve výkazech materiálu pro pruty i sady prutů.
Veškeré tabulky lze exportovat do MS Excel nebo jako CSV soubor. Nabídka pro přenos specifikuje všechny potřebné údaje pro export.
