Údaje

Po úspěšném výpočtu konstrukce v programu RFEM/RSTAB přejde uživatel do přídavného modulu RF-/LTB. Vytvoří se alespoň jeden návrhový případ, v němž lze definovat pruty a sady prutů, které se mají posoudit, a také zatěžovací stavy, kombinace zatížení a kombinace výsledků potřebné pro toto posouzení.

Pruty a sady prutů lze snadno vybrat pomocí grafických nástrojů známých z programu RFEM/RSTAB. Materiály a průřezy použité v programu RFEM/RSTAB jsou již přednastaveny pro posouzení. Lze je ovšem libovolně upravovat a doplňovat. Pro zadání materiálů a průřezů jsou k dispozici rozsáhlé databáze.

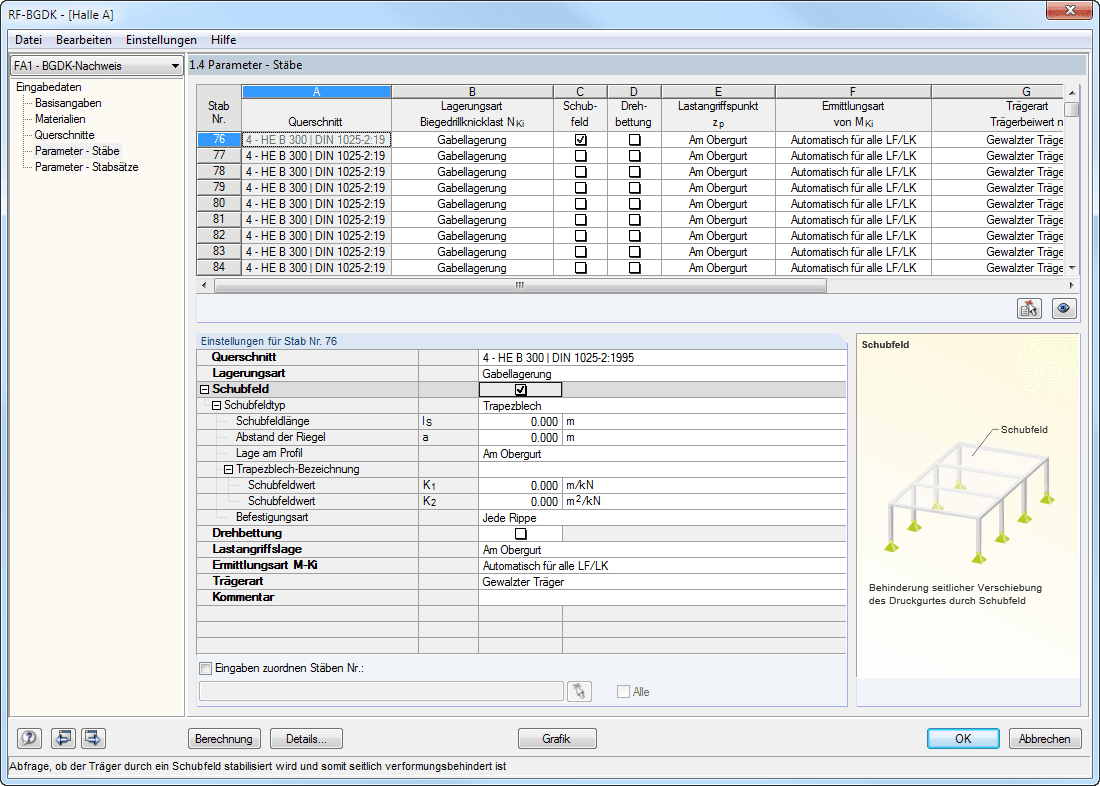

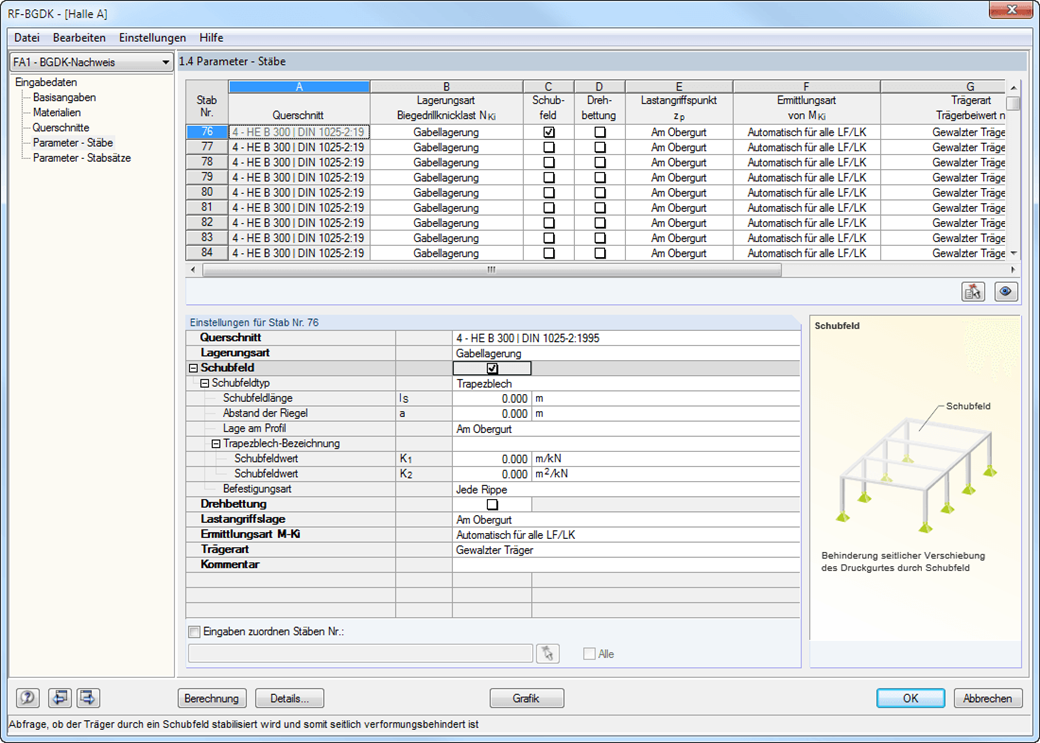

.4 Parameter - Stäbe, Schubfeld
.4 Parameter - Stäbe, Schubfeld
