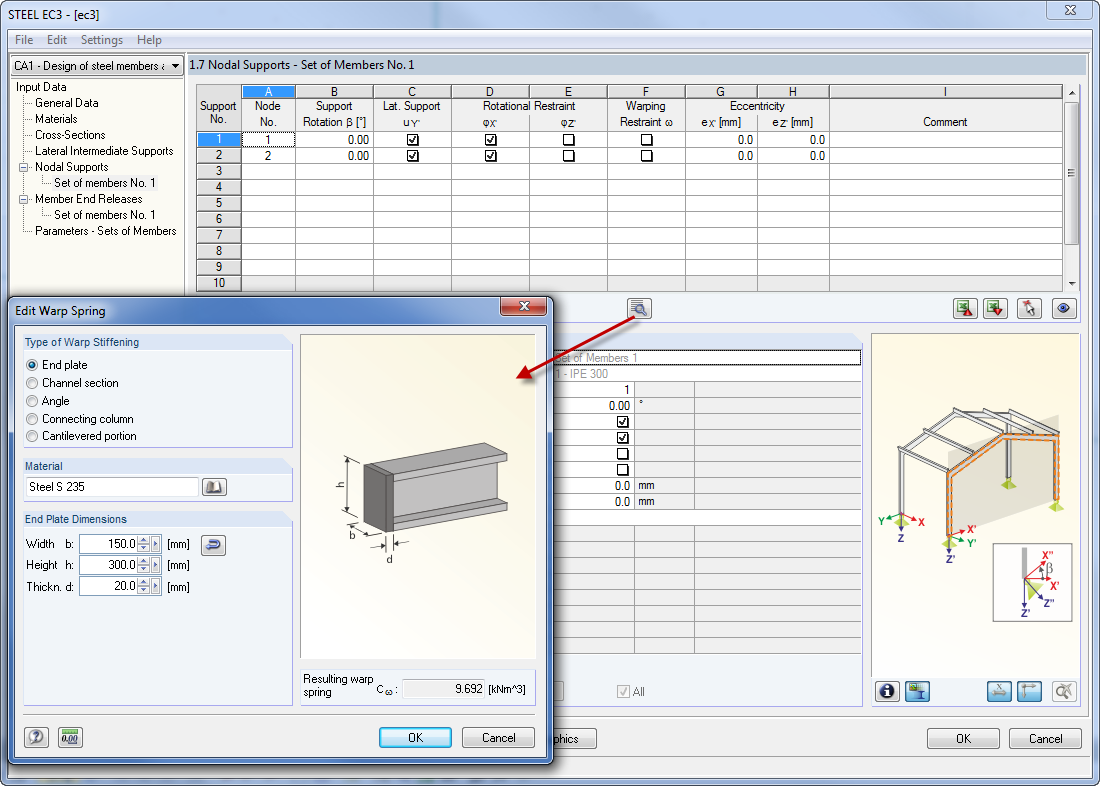

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

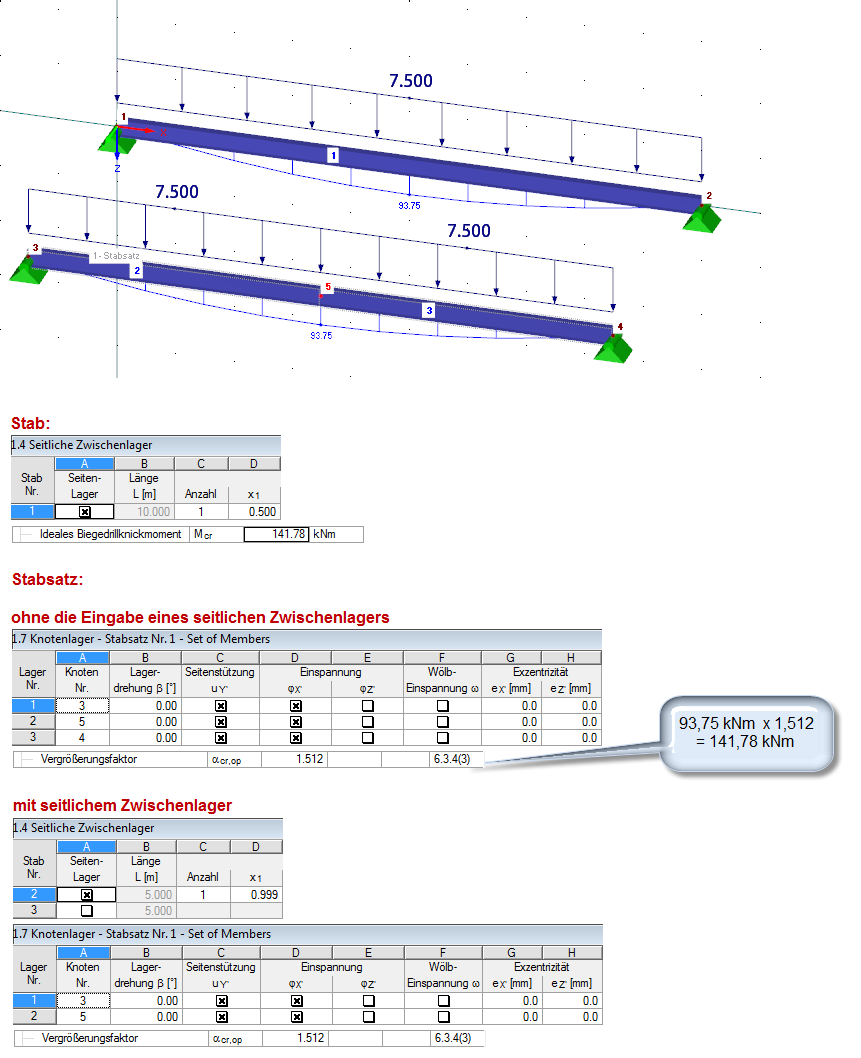

As condições de apoio de uma viga sujeita a flexão são essenciais para a sua resistência à encurvadura por flexão-torção. Se, por exemplo, uma viga de um vão é suportada lateralmente no meio do vão, a flecha do banzo comprimido pode ser evitada e um modo próprio de duas ondas pode ser reforçado. O momento crítico de encurvadura por flexão-torção é aumentado significativamente com esta medida adicional. Nos módulos adicionais para o dimensionamento de barras, é possível definir diferentes tipos de apoios laterais numa barra através da janela de entrada "Apoios intermédios".

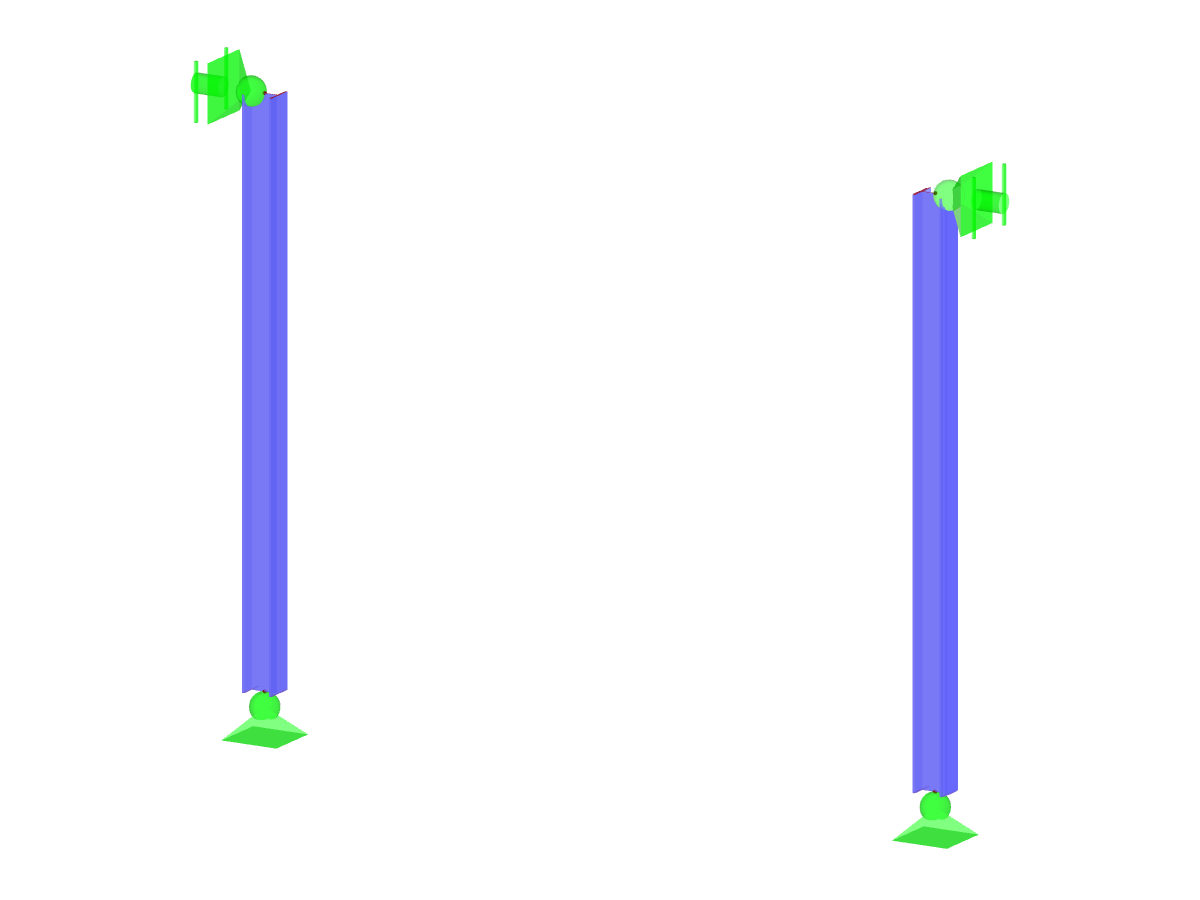

Por vezes, uma estrutura necessita de reforço nos casos em que está a ser adicionado um novo piso ou quando se verifica que uma barra existente está abaixo do dimensionamento devido a uma suposição de carregamento difícil de prever. Em muitos casos, a barra estrutural não é facilmente substituída e seja instalado um reforço de acordo com o novo requisito de carga.

A determinação do momento de encurvadura por flexão-torção ocorre no RF-/STEEL AISC através de um solucionador de valores próprios, o qual permite a determinação precisa da carga de encurvadura crítica.

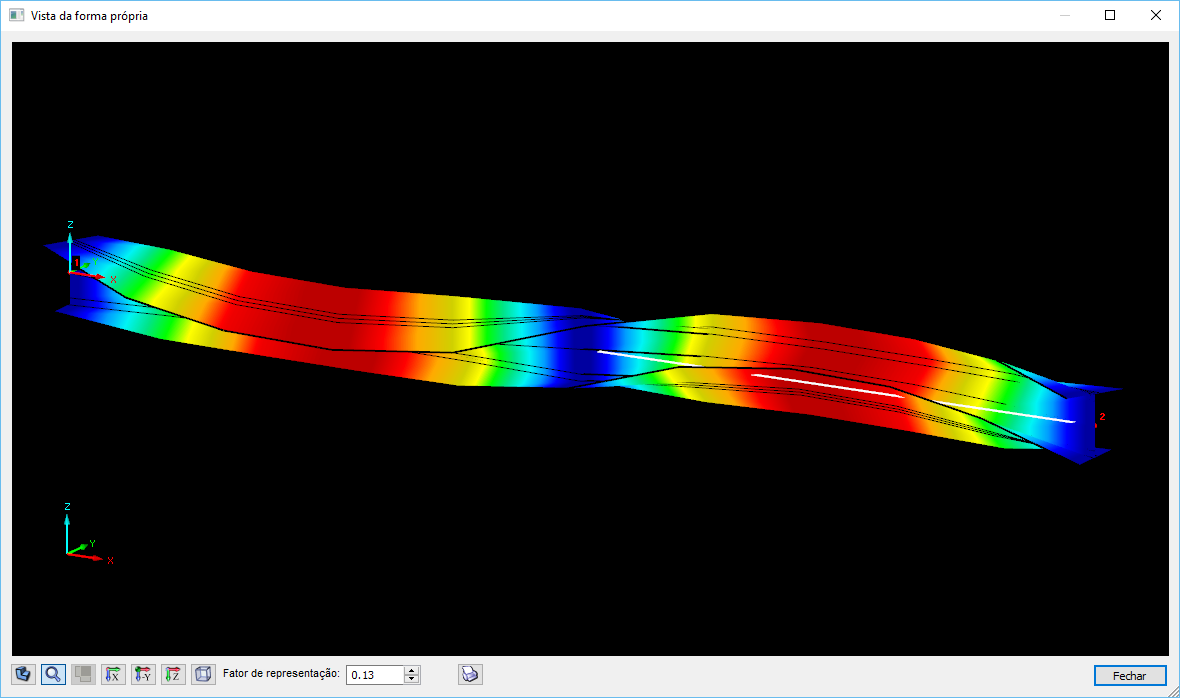

O solucionador de valores próprios é completado por uma janela de visualização dos gráficos da forma própria que serve para verificar as condições de fronteira.

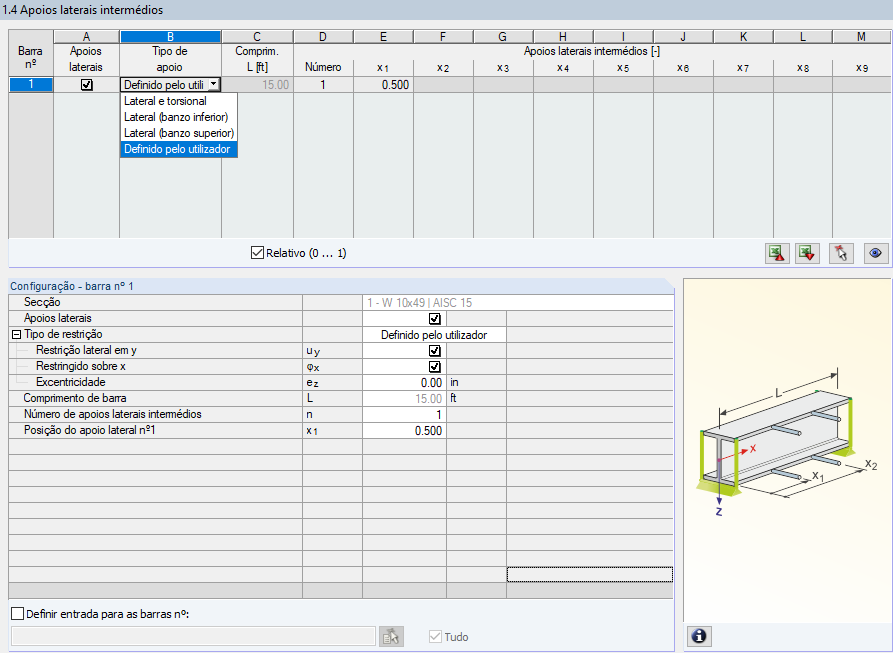

No RF-/STEEL AISC, existe a possibilidade de considerar restrições laterais em quaisquer posições. Por exemplo, é possível reforçar somente o banzo superior.

Além disso, podem ser atribuídos apoios intermédios definidos pelo utilizador, por exemplo, molas de rotação e molas de translação em diferentes posições na secção.

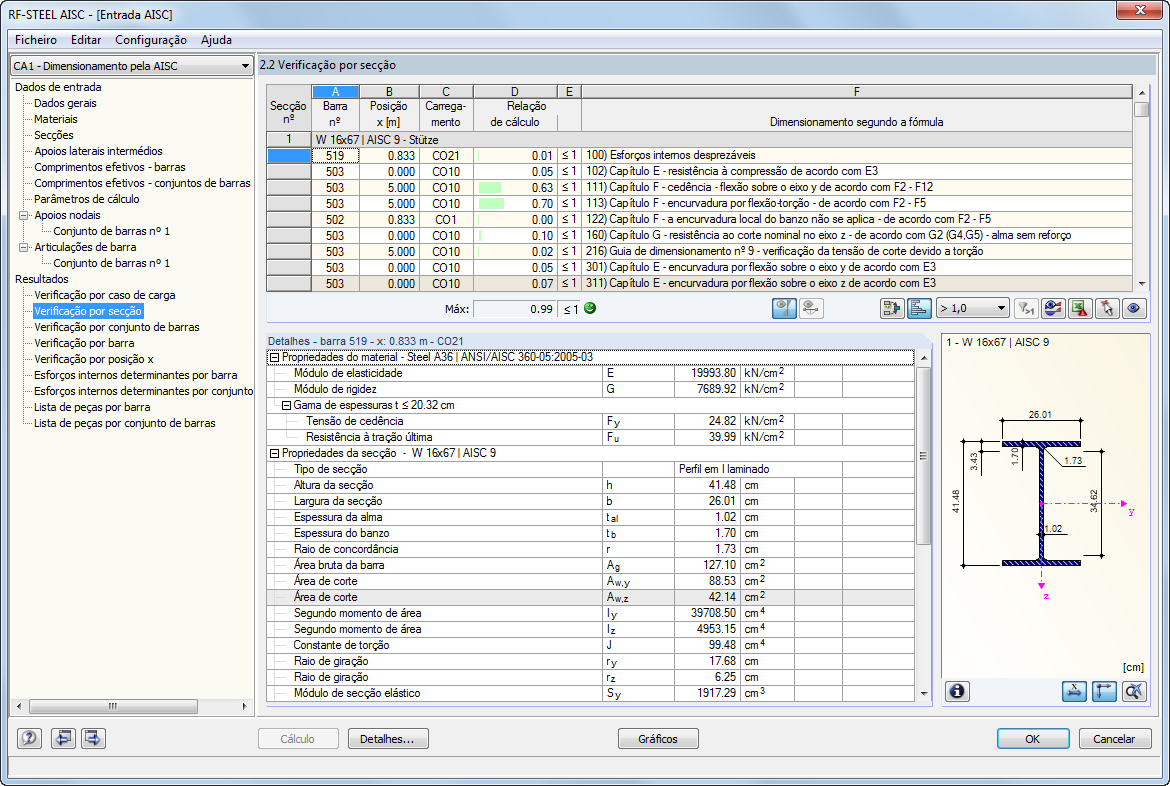

A primeira janela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados).

Nas seguintes tabelas, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. É possível representar todos os resultados intermédios ao longo da barra em qualquer posição. Desta maneira, é possível ter a percepção exata, como o módulo efetua as verificações individuais.

Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
