Odpověď:
Dvojité pruty lze v programu RFEM 6 modelovat následovně:
Liniové uvolnění:
- Vytvořte nebo vyberte prut.
- Použijte na prut liniové uvolnění.
- Vyberte první dva uzly jako definiční uzly.

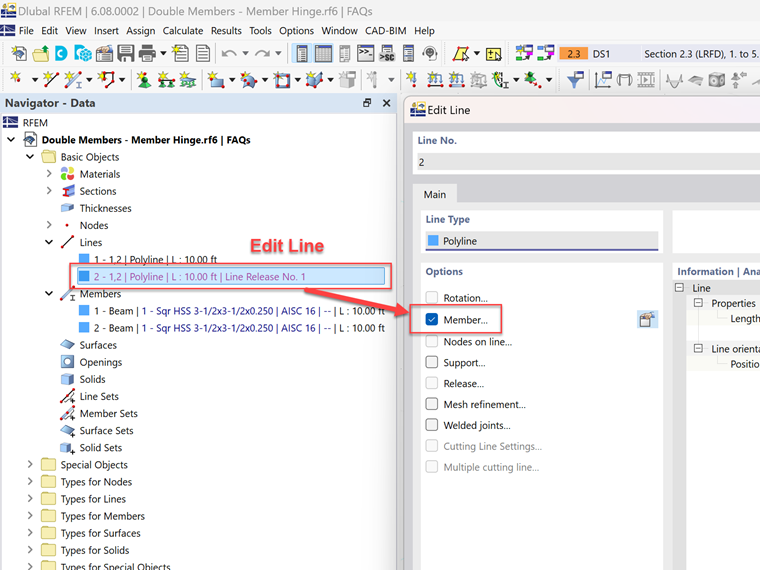

- Druhý prut přidáme k vygenerované linii vytvořené automaticky pomocí liniového uvolnění.
Jak přidat klouby na koncích prutů:
- Vytvořte nebo vyberte prut.
- Použijte na prut liniové uvolnění.
- Vyberte první dva uzly jako definiční uzly.
- Druhý prut přidáme k vygenerované linii vytvořené automaticky pomocí liniového uvolnění.
- K oběma prutům přidejte klouby na koncích prutů.

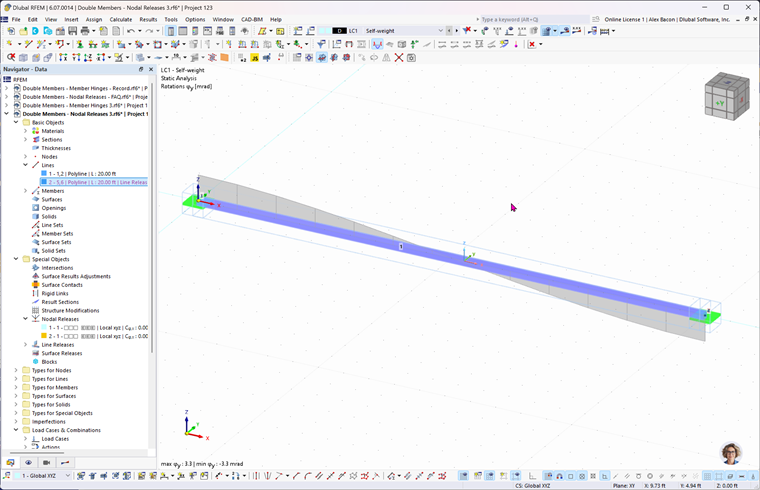

Jak přidat uzlová uvolnění:
- Vytvořte nebo vyberte prut.
- Vytvořte dvě uzlová uvolnění na každé straně.
- Vytvořte další dvě uzlová uvolnění pro uzly vygenerované prvním uzlovým uvolněním.
- Vytvořte liniové uvolnění a přiřaďte definiční uzly z uzlů vygenerovaných druhým uzlovým uvolněním.
- Druhý prut přidáme k vygenerované linii vytvořené automaticky pomocí liniového uvolnění.
