Моделирование двойных стержней

Можно ли в программе RFEM 6 смоделировать двойной стержень?

Ответ:

Вы можете смоделировать двойные стержни в RFEM 6, выполнив следующие шаги:
Высвобождение линии:

  1. Создайте или выберите стержень.
  2. Придайте к стержню высвобождение линии.
  3. Выберите первые два узла в качестве задающих узлов.
  4. Добавьте второй стержень к линии, созданной автоматически с помощью высвобождения линии.

Часто задаваемые вопросы 005607 | Можно ли в программе RFEM 6 смоделировать двойной стержень?

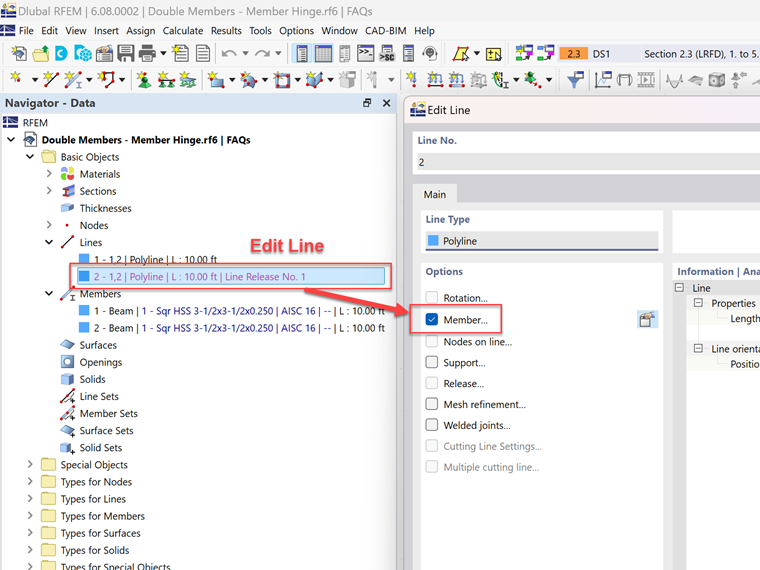

Изменить созданную линию - создать новый стержень

Как добавить шарниры стержней:

  1. Создайте или выберите стержень.
  2. Придайте к стержню высвобождение линии.
  3. Выберите первые два узла в качестве задающих узлов.
  4. Добавьте второй стержень к линии, созданной автоматически с помощью высвобождения линии.
  5. Добавьте шарниры стержня к обоим стержням.

Часто задаваемые вопросы 005607 | Я хочу использовать настройку «Разрешить двойные стержни». Что мне нужно учесть в модели?

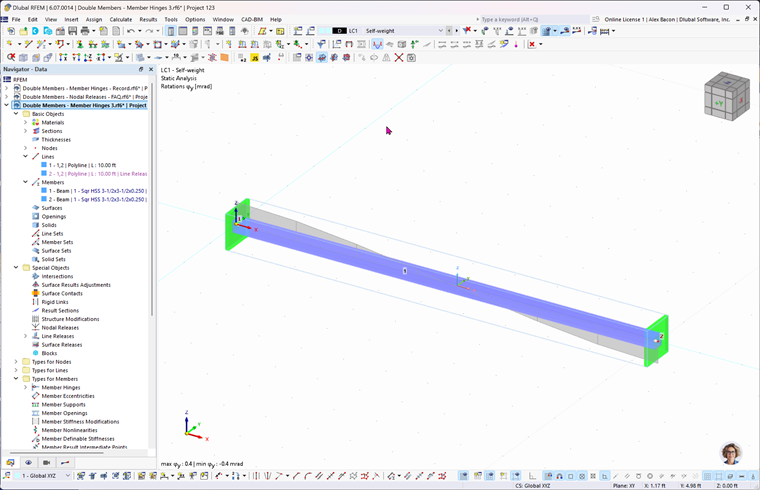

Создание стержня из высвобождения линии

Как добавить высвобождения узлов:

  1. Создайте или выберите стержень.
  2. Создайте по два высвобождения узлов на каждой стороне.
  3. Создайте ещё два высвобождения узлов для узлов, созданных первым высвобождением узла.
  4. Создайте высвобождение линии, придав задающие узлы из узлов, созданных вторым высвобождением узла.
  5. Добавьте второй стержень к линии, созданной автоматически с помощью высвобождения линии.
Часто задаваемые вопросы 005607 | Можно ли в программе RFEM 6 смоделировать двойной стержень?

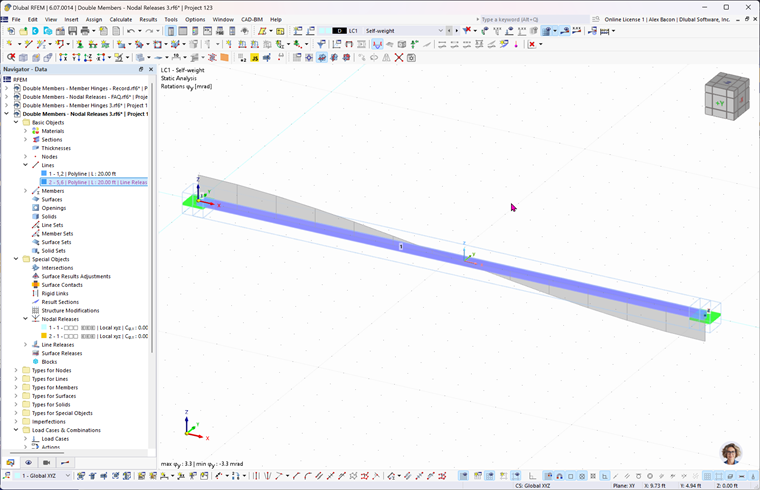

Двойные стержни - высвобождения узлов
