Odpověď:
Typ zatížení "Nerovnoměrná teplota" se v programu RSTAB a RFEM vždy vztahuje na výšku průřezu. U žebra se však podíl desky pro stanovení výšky průřezu, která je vyžadována pro stanovení velikosti zatížení, neuvažuje. U žebra je proto nutné zadat zatížení pro prut a pro plochu zvlášť.
Příklad použití
Předpoklady:
- průřez žebra → obdélník 200/200,
- tloušťka plochy → 200 mm,
- teplotní rozdíl mezi horní a dolní stranou konstrukčního prvku = 200 K.

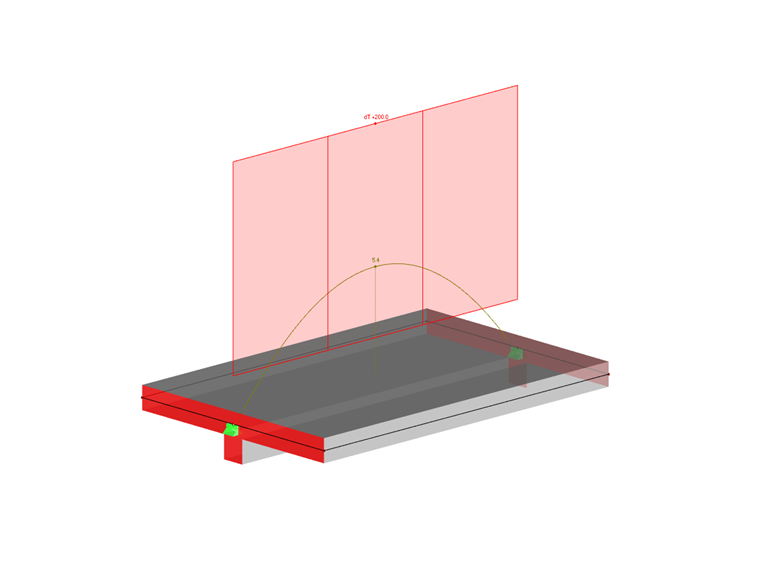

Výsledek deformace při modelování konstrukčního prvku jako deskového nosníku (průřez)

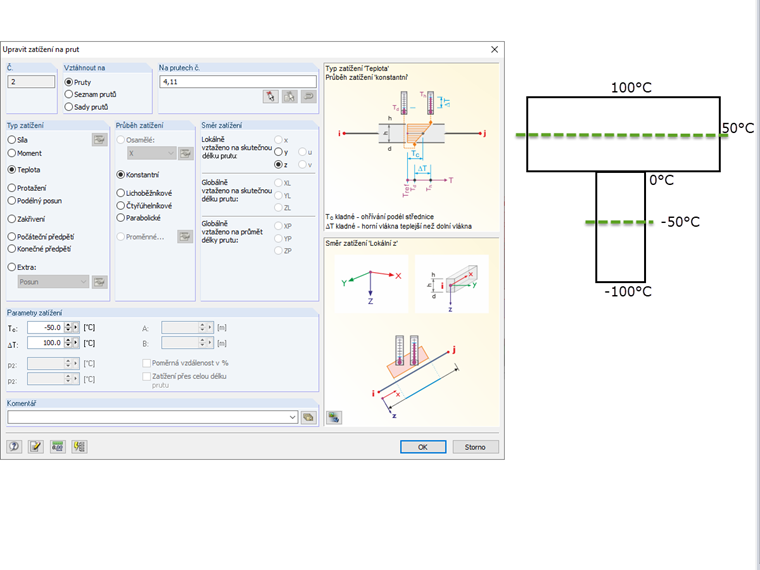

Zatížení pro model pomocí ploch a žebra se teoreticky skládá následovně:
Přesně podle tohoto schématu se také stanoví zatížení plochy teplotou.

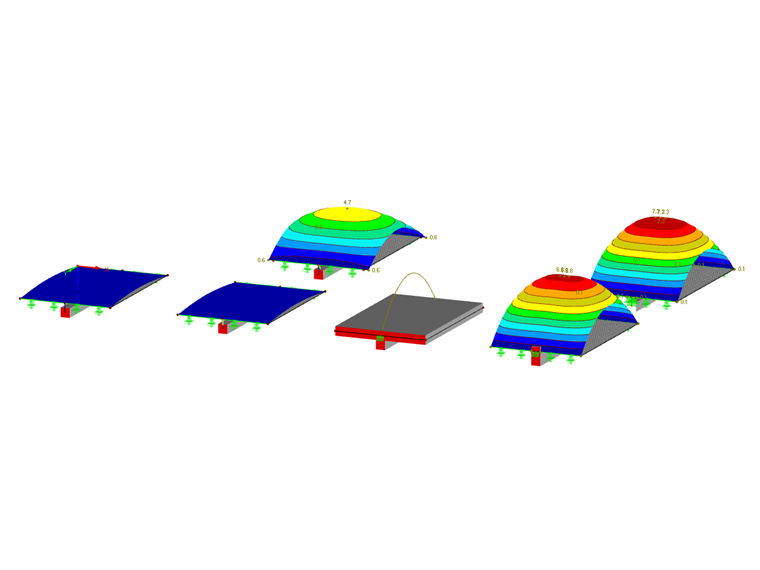

V přiloženém souboru modelu jsou k dispozici další dvě varianty modelování, ve kterých byl průběh teploty u deskové komponenty zohledněn realističtěji. Deformace u těchto dvou variant modelu jsou pro tento příklad ještě o něco větší než u ostatních modelů.
