Jak mohu při posouzení seizmických náhradních zatížení pomocí analýzy spektra odezvy (RSA) v programu RFEM použít pro výsledky modální parametry odezvy Ie/R podle čl. 12.9.1.2 normy ASCE-7-16?

Q: Jak mohu při posouzení seizmických náhradních zatížení pomocí analýzy spektra odezvy (RSA) v programu RFEM použít pro výsledky modální parametry odezvy Ie/R podle čl. 12.9.1.2 normy ASCE-7-16?

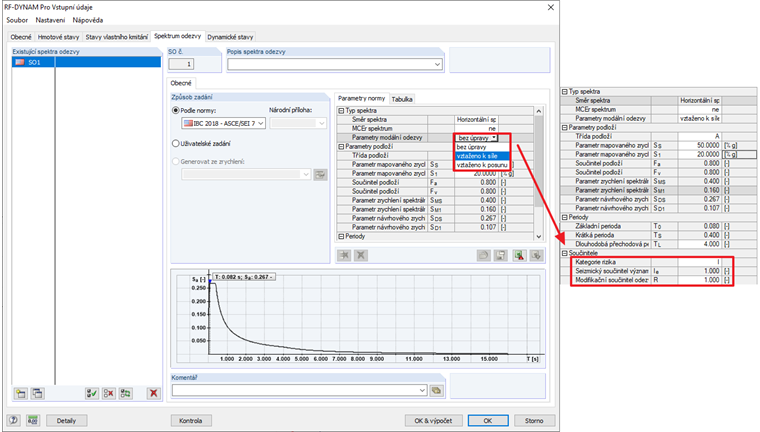

Parametry modální odezvy lze nastavit v přídavném modulu RF-DYNAM PRO - Equivalent Loads v záložce Spektra odezvy. V tabulce Parametry normy → Typ spektra → Parametry modální odezvy je přednastavena možnost "Bez úpravy". Toto nastavení je znázorněno na Obrázku 1.Při změne na možnost "Vztaženo k síle"v rozbalovací nabídce se spektra odezvy rozdělí podle Ie/R na základě odst. 12.9.1.2 [1]. Kromě toho lze v tabulce Parametry normy &gt; Součinitele nastavit Seizmický součinitel významu (Ie ) a Modifikační součinitel odezvy (R).

Question

Jak mohu při posouzen&#237; seizmick&#253;ch n&#225;hradn&#237;ch zat&#237;žen&#237; pomoc&#237; anal&#253;zy spektra odezvy (RSA) v programu RFEM použ&#237;t pro v&#253;sledky mod&#225;ln&#237; parametry odezvy Ie/R podle čl. 12.9.1.2 normy ASCE-7-16?

Accepted Answer

Parametry mod&#225;ln&#237; odezvy lze nastavit v př&#237;davn&#233;m modulu RF-DYNAM PRO - Equivalent Loads v z&#225;ložce Spektra odezvy. V tabulce Parametry normy → Typ spektra → Parametry mod&#225;ln&#237; odezvy je přednastavena možnost "Bez &#250;pravy". Toto nastaven&#237; je zn&#225;zorněno na Obr&#225;zku 1.Při změne na možnost "Vztaženo k s&#237;le"v rozbalovac&#237; nab&#237;dce se spektra odezvy rozděl&#237; podle Ie/R na z&#225;kladě odst. 12.9.1.2 [1]. Kromě toho lze v tabulce Parametry normy &gt; Součinitele nastavit Seizmick&#253; součinitel v&#253;znamu (Ie ) a Modifikačn&#237; součinitel odezvy (R).

Nastavení parametrů modální odezvy v modulu RF-DYNAM Pro pro ekvivalentní zatížení

Jak mohu při posouzení seizmických náhradních zatížení pomocí analýzy spektra odezvy (RSA) v programu RFEM použít pro výsledky modální parametry odezvy I_e/R podle čl. 12.9.1.2 normy ASCE-7-16?
