Odpověď:

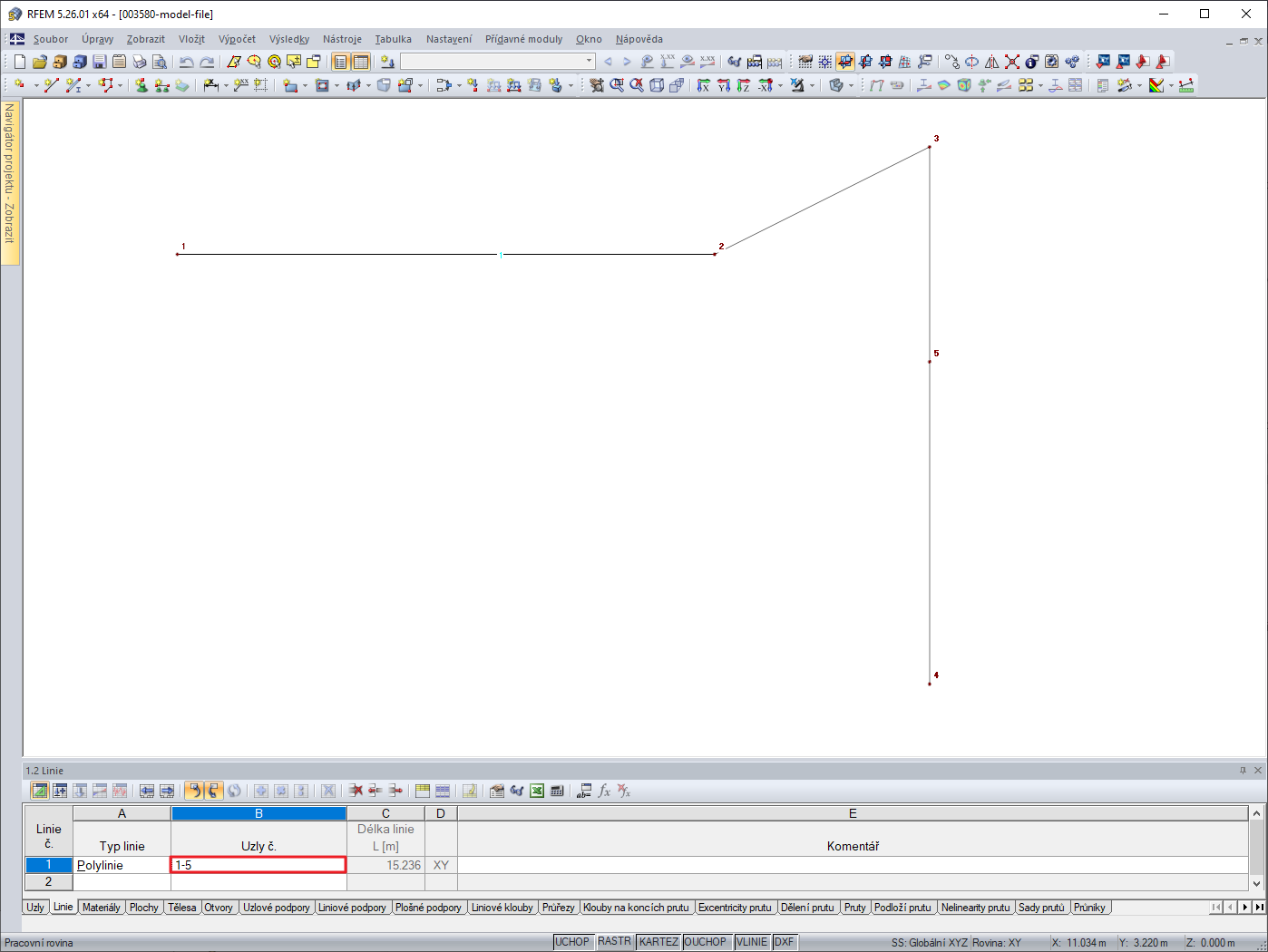

Polylinie znázorněná na Obrázku 01 byla vytvořena v pořadí uzlů 1 → 2 → 3 → 4 → 5. To je také vidět ve sloupci B "Uzel č." v Tabulce "1.2 Linie". Liniové segmenty se tak překrývají mezi uzly 3, 4 a uzly 4, 5, takže se zobrazí chybové hlášení znázorněné na Obrázku 02.

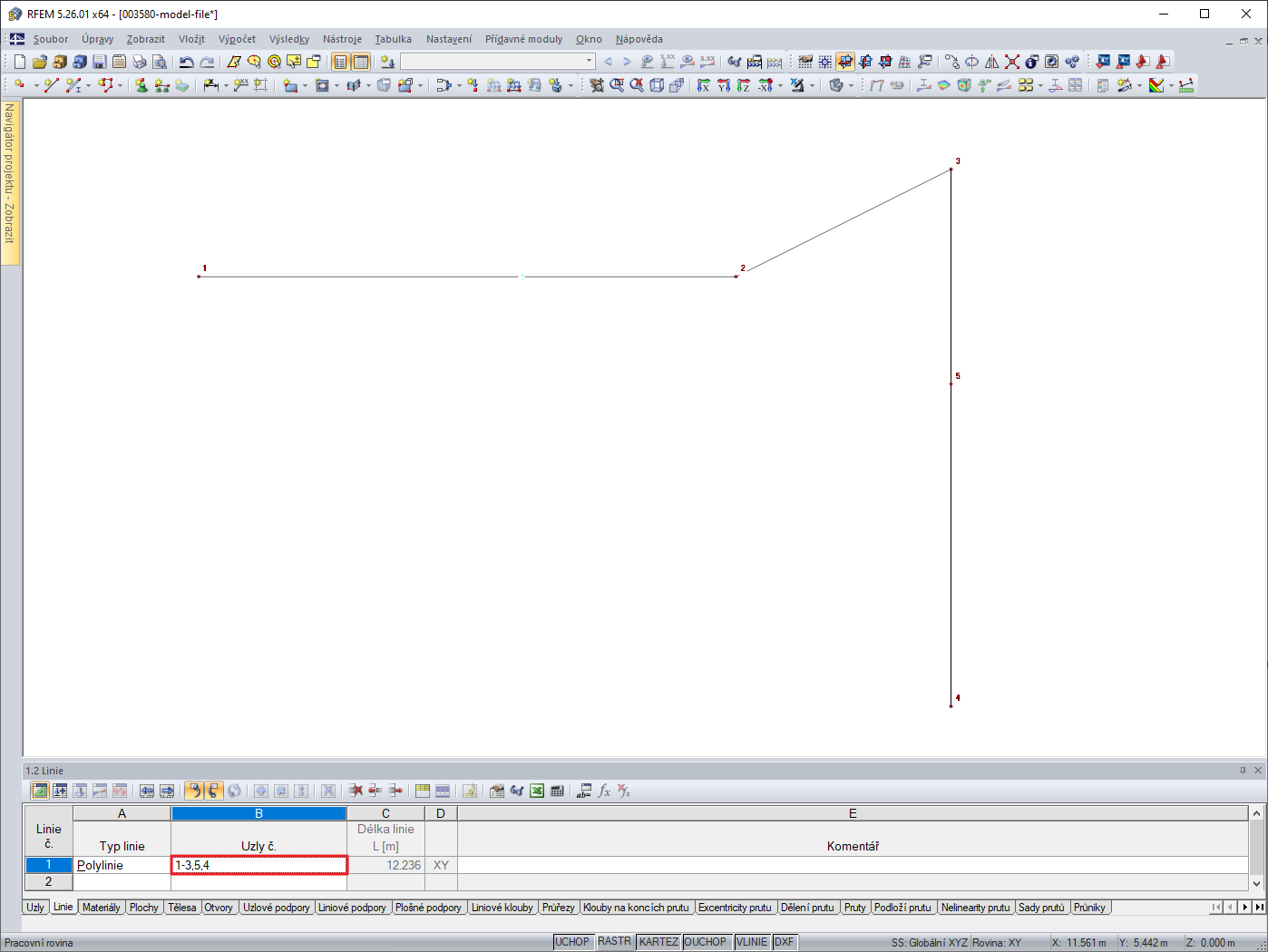

Pořadí uzlů je třeba změnit tak, aby se nepřekrývaly žádné liniové segmenty. V tomto příkladu by pořadí bylo uzly 1 → 2 → 3 → 5 → 4, jak je znázorněno na Obrázku 03.

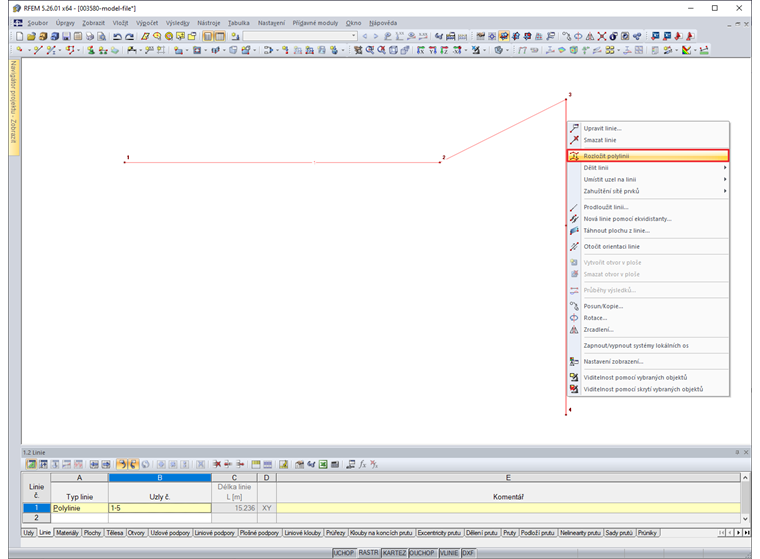

Alternativně je možné polylinii rozložit pomocí funkce "Rozložit polylinii" (Obrázek 04). Mezi uzly 5 a 4 se následně vytvoří dvě linie. Jednu linii je potom nutné smazat. K tomu je možné použít také funkci "Regenerovat model" v nabídce "Nástroje".
Oba postupy jsou ukázány ve videu.
