Resposta:

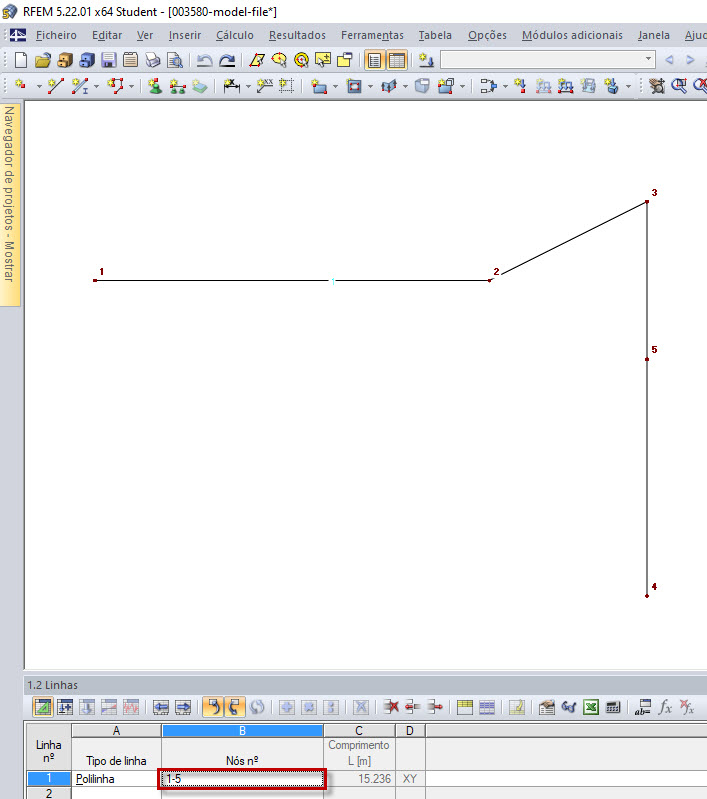

A polilinha apresentada na Figura 1 foi criada com os nós dispostos de acordo com a ordem 1 → 2 → 3 → 4 → 5. Isso mesmo é visível na coluna B "Nós n.º" da tabela "1.2 Linhas". Assim, os segmentos de linha entre os nós 3, 4 e os nós 4, 5 estão sobrepostos, de modo que é apresentada a mensagem de erro na Figura 2.

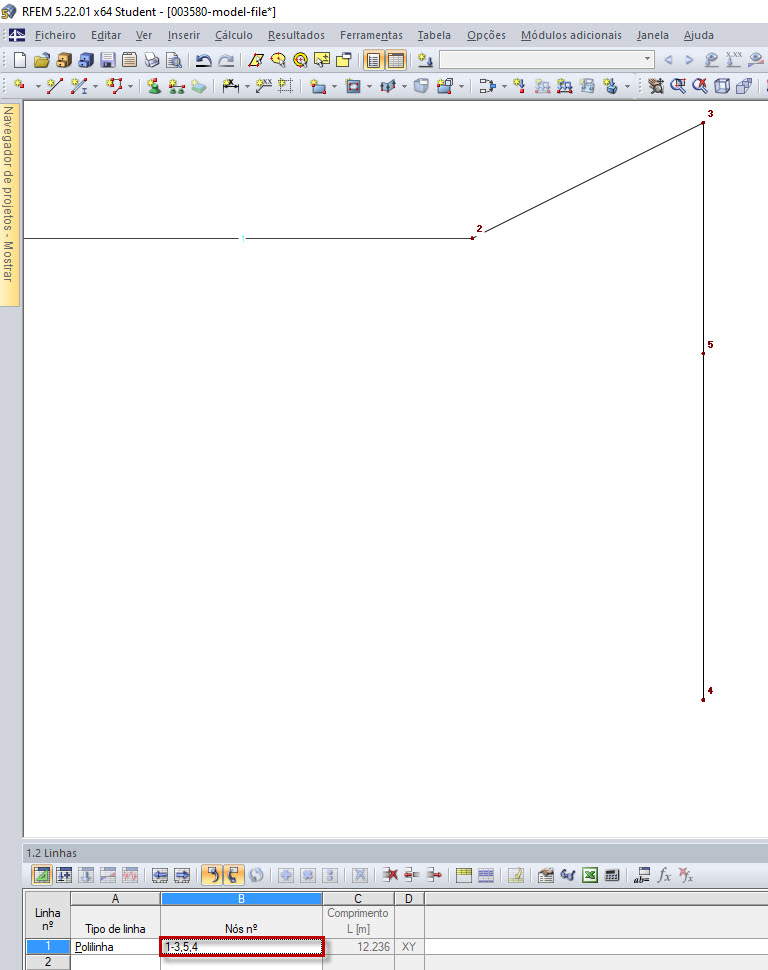

A ordem dos nós deve ser alterada para que nenhum segmento de linha fique sobreposto. Neste exemplo, queremos especificar a ordem dos nós 1 → 2 → 3 → 5 → 4, conforme demonstrado na Figura 3.

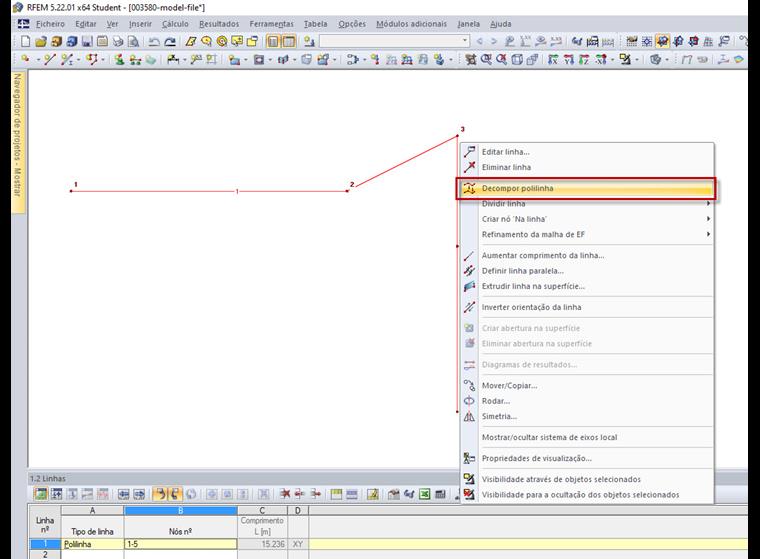

Alternativamente, pode utilizar a função "Decompor polilinha" para decompor a polilinha (Figura 4). Consequentemente, são criadas duas linhas entre os nós 5 e 4. Em seguida, deve ser eliminada uma das linhas. Também pode utilizar a função "Regenerar modelo" no menu "Ferramentas".
Ambas as abordagens são demonstradas no vídeo.
