Sloučení spojených linií a prutů

Je možné znovu spojit rozdělené linie nebo pruty?

Odpověď:

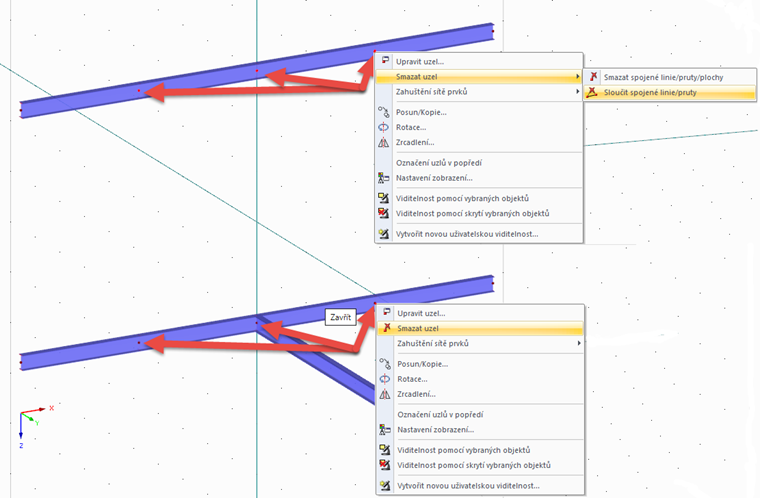

Záleží na počáteční situaci. V současné době lze rozdělené linie nebo pruty spojit pouze tehdy, pokud nejsou k dělicím uzlům připojeny žádné další prvky. Ozřejmené je to v přiloženém obrázku.

Vyberte vnitřní uzly pro sloučení prutu, který byl několikrát rozdělen. Rufen Sie dann im Knoten-Kontextmenü die Funktion Knoten löschen → Angeschlossene Linien/Stäbe verschmelzen auf.

Beim unteren System wird diese Funktion nicht angeboten: Das Verschmelzen würde den Definitionsknoten des angeschlossenen Trägers löschen.

Sloučení linií/prutů
Sloučení linií/prutů
Autor

Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
