Scalanie linii i prętów

Czy można ponownie połączyć wspólne linie lub pręty?

Odpowiedź:

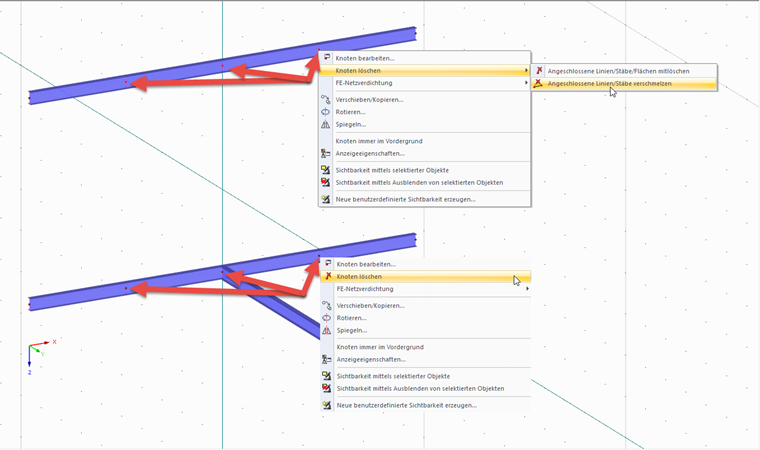

Zależy to od sytuacji początkowej. Aktuell können Linien und Stäbe nur dann wieder verbunden oder vereint werden, wenn an den Teilungsknoten keine weiteren Elemente angeschlossen sind. Verdeutlicht wird dies im beigefügten Bild.

Um den mehrfach geteilten Stab zu vereinen, selektieren Sie die Zwischenknoten. Rufen Sie dann im Knoten-Kontextmenü die Funktion Knoten löschen → Angeschlossene Linien/Stäbe verschmelzen auf.

Beim unteren System wird diese Funktion nicht angeboten: Das Verschmelzen würde den Definitionsknoten des angeschlossenen Trägers löschen.

Scal linie / pręty
Scal linie / pręty
Autor

Pan Sühnel jest odpowiedzialny za zapewnienie jakości programu RSTAB; uczestniczy również w rozwoju produktu i zapewnia wsparcie techniczne dla naszych klientów.
