Plocha mé konstrukce v programu RFEM leží ve 3D prostoru šikmo. Ich möchte Flächen senkrecht zu dieser Fläche erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Flächen manuell zu berechnen bzw. die neuen Flächen durch Drehen und Verschieben an die bestehende Fläche anzufügen?

Q: Plocha mé konstrukce v programu RFEM leží ve 3D prostoru šikmo. Ich möchte Flächen senkrecht zu dieser Fläche erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Flächen manuell zu berechnen bzw. die neuen Flächen durch Drehen und Verschieben an die bestehende Fläche anzufügen?

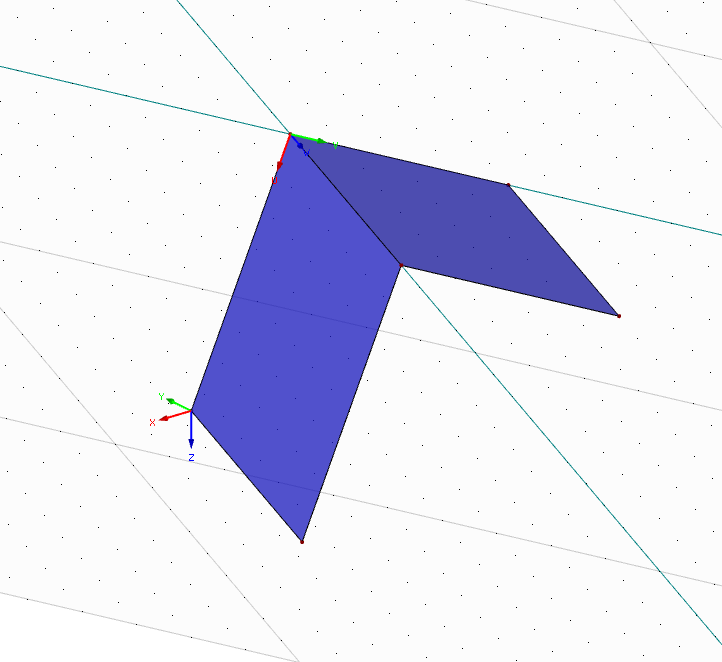

Existuje jednoduchá možnost orientovat nové konstrukční prvky při zadávání podle stávajících prvků.Im Pulldown-Menü "Extras" → "Koordinatensystem" finden Sie den Befehl "Neues Koordinatensystem“.Durch Klicken auf diesen Button ist es möglich ein benutzerdefiniertes Koordinatensystem zu erzeugen, an welchem sich die Arbeitsebenen ausrichten. Werden die drei Punkte, welche das Koordinatensystem definieren, so gewählt, dass diese Eckpunkte der bestehenden Fläche sind, so ist eine Ebene des neuen Koordinatensystems durch die Flächenebene bestimmt und die beiden anderen Arbeitsebenen stehen senkrecht auf dieser.

Question

Plocha m&#233; konstrukce v programu RFEM lež&#237; ve 3D prostoru šikmo. Ich m&#246;chte Fl&#228;chen senkrecht zu dieser Fl&#228;che erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Fl&#228;chen manuell zu berechnen bzw. die neuen Fl&#228;chen durch Drehen und Verschieben an die bestehende Fl&#228;che anzuf&#252;gen?

Accepted Answer

Existuje jednoduch&#225; možnost orientovat nov&#233; konstrukčn&#237; prvky při zad&#225;v&#225;n&#237; podle st&#225;vaj&#237;c&#237;ch prvků.Im Pulldown-Men&#252; "Extras" → "Koordinatensystem" finden Sie den Befehl "Neues Koordinatensystem“.Durch Klicken auf diesen Button ist es m&#246;glich ein benutzerdefiniertes Koordinatensystem zu erzeugen, an welchem sich die Arbeitsebenen ausrichten. Werden die drei Punkte, welche das Koordinatensystem definieren, so gew&#228;hlt, dass diese Eckpunkte der bestehenden Fl&#228;che sind, so ist eine Ebene des neuen Koordinatensystems durch die Fl&#228;chenebene bestimmt und die beiden anderen Arbeitsebenen stehen senkrecht auf dieser.

Vytvoří plochy kolmé na šikmé plochy
