Uma superfície da minha estrutura do RFEM está inclinada no espaço 3D. Ich möchte Flächen senkrecht zu dieser Fläche erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Flächen manuell zu berechnen bzw. die neuen Flächen durch Drehen und Verschieben an die bestehende Fläche anzufügen?

Question

Uma superf&#237;cie da minha estrutura do RFEM est&#225; inclinada no espa&#231;o 3D. Ich m&#246;chte Fl&#228;chen senkrecht zu dieser Fl&#228;che erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Fl&#228;chen manuell zu berechnen bzw. die neuen Fl&#228;chen durch Drehen und Verschieben an die bestehende Fl&#228;che anzuf&#252;gen?

Accepted Answer

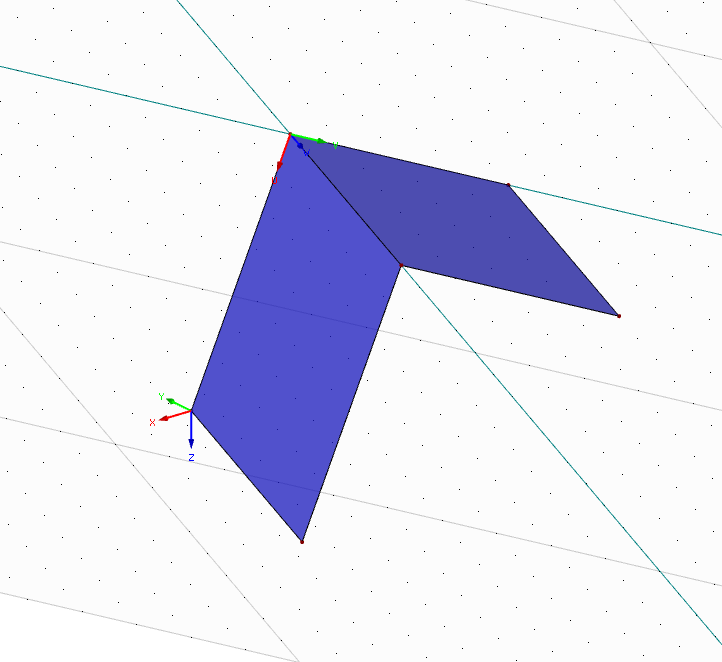

Existe a possibilidade de orientar os novos elementos estruturais dos elementos existentes durante a defini&#231;&#227;o.Im Pulldown-Men&#252; "Extras" → "Koordinatensystem" finden Sie den Befehl "Neues Koordinatensystem“.Durch Klicken auf diesen Button ist es m&#246;glich ein benutzerdefiniertes Koordinatensystem zu erzeugen, an welchem sich die Arbeitsebenen ausrichten. Werden die drei Punkte, welche das Koordinatensystem definieren, so gew&#228;hlt, dass diese Eckpunkte der bestehenden Fl&#228;che sind, so ist eine Ebene des neuen Koordinatensystems durch die Fl&#228;chenebene bestimmt und die beiden anderen Arbeitsebenen stehen senkrecht auf dieser.

Erzeugen von Flächen senkrecht zu geneigten Flächen
