- 生成RFEM中预变形的有限元网格
- 生成杆件缺陷的等效荷载,并考虑:
- 折减系数 au 和 am (欧洲规范)
- 按照屈曲曲线的预弯曲设置数值
- 节点位移产生的模型变形
- 生成下列情况的缺陷:
- 荷载工况的变形
- RF-STABILITY/RSBUCK 的屈曲曲线
- 杆件和多杆件(例如由多个杆件组成的柱子)的等效缺陷
- 可视化显示生成的缺陷曲线
![关于荷载输入的局部效应](/zh/webimage/009651/467402/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
作为等效杆件法的替代方法,本文介绍了如何根据二阶分析在考虑缺陷的情况下确定易发生屈曲墙体的内力,以及如何进行截面抗弯和受压验算。
![知识库 001851 | 平面内摆单柱两铰框架](/zh/webimage/041593/3539084/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
模态相关系数是线性稳定性分析的结果,它定性地描述了单个杆件在特定本征模态中的参与程度。
![知识库 001801 | 访问 FSM 结果](/zh/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
为了能够评估细长构件的局部稳定性现象的影响,RFEM 6和RSTAB 9提供了在截面级别进行线性临界荷载分析的可能性。 下一篇文章主要介绍计算的基础知识和结果的解释。
![木梁](/zh/webimage/040675/3517395/1_MODEL.png?mw=512&hash=1b2b98d7f5da3b1e31bac986826dfc11fa287bb9)
对于使用等效杆件法进行稳定性验算的杆件,为了确定稳定性失效的临界荷载,必须定义有效屈曲长度或弯扭屈曲长度。 在本文中介绍了 RFEM 6 特有的功能,通过该功能可以为节点支座分配偏心,从而影响稳定性分析中考虑的临界弯矩的确定。
![Normen für Ersatzimperfektionen](/zh/webimage/006943/1587849/000360-en-png-png.png?mw=512&hash=abffd97d4a6d4466fd713f2985bf10da3a02d549)
该附加模块可以评估荷载工况的预变形,以及稳定性或动力分析的模态。 基于这个初始变形,可以对结构进行预变形,或者创建一个具有等效杆件缺陷的荷载工况。
特别是对于由面实体单元(RFEM) 以及杆件组成的结构模型特别有用。 只需指定变形要缩放到的最大值。 所有有限元节点或模型节点都将根据初始变形进行缩放。
等效缺陷对于计算梁结构特别有用。 在附加窗口中您可以定义杆件和多杆件的倾斜和初弯曲。 可以自动、按照规范自动生成或手动定义。 有以下规范可供选择:
-
EN 1992:2004
-
EN 1993:2005
-
DIN 18800:1990-11
-
DIN 1045-1:2001-07
-
DIN 1052:2004-08
只适用于相关杆件的初始变形产生的缺陷。 此外,还需要考虑折减系数。 这样可以有效地设置缺陷。

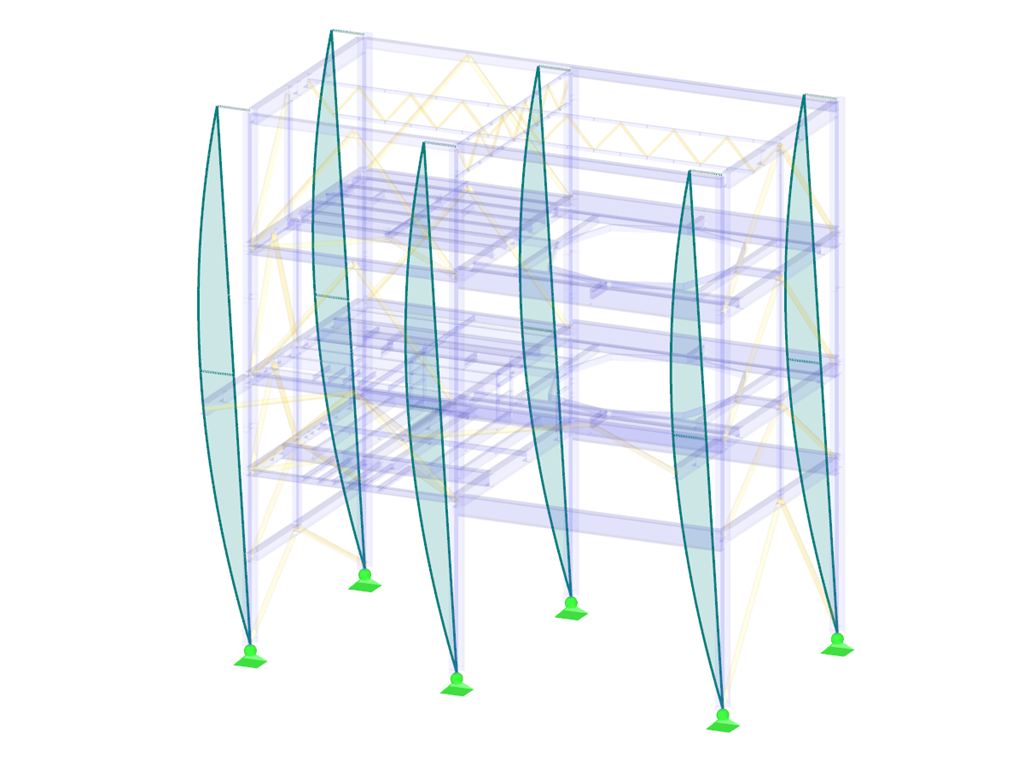

![生成等效几何缺陷和预变形的初始结构](/zh/webimage/002825/2978603/imperfection_1.png?mw=512&hash=b1b477044c84e4cb847f4c1423464ac08af9eeec)
- 生成RFEM中预变形的有限元网格
- 生成杆件缺陷的等效荷载,并考虑:
- 折减系数 au 和 am (欧洲规范)
- 按照屈曲曲线的预弯曲设置数值
- 节点位移产生的模型变形
- 生成下列情况的缺陷:
- 荷载工况的变形
- RF-STABILITY/RSBUCK 的屈曲曲线
- 杆件和多杆件(例如由多个杆件组成的柱子)的等效缺陷
- 可视化显示生成的缺陷曲线
![Ersatzimperfektion in einer Lastkombination](/zh/webimage/006946/1587948/000363-en-png-png.png?mw=512&hash=5cfd31bda55b2a633fb0fdb760e2860267e84c99)
这种生成类型创建的荷载工况包含缺陷, 您可以手动修改荷载工况。
在荷载组合中,该荷载工况可以与'正常'的荷载工况进行组合。
![Vorverformtes FE-Netz](/zh/webimage/006944/1587883/000361-en-png-png.png?mw=512&hash=3c3ac98440ed5a52b98729518fe55d267e5901da)
在 RFEM 中生成预变形的有限元网格时,每个节点的位移数据会在后台保存。 这可以用于在 RFEM 中计算荷载组合。 为了便于检查生成的数据,预变形会以表格和图形的形式显示。
如果模型的节点是平移的,则在生成后节点坐标会被直接修改。 当生成等效缺陷时,该模块将创建一个包括杆件缺陷在内的荷载工况。 为了便于数据检查,在结果表中会以图形方式显示生成的缺陷。
