在 RFEM 6 中使用荷载向导生成移动荷载

在 RFEM 6 中，荷载向导可以极大地简化杆件和面荷载的输入。 目前程序中可用的荷载向导可以更容易地将面荷载转换为杆件荷载，将雪荷载和风荷载施加到面和杆件上，以及导入和应用其他模型的线支座和节点支座的反力作为荷载。

Dlubal 的目标是为您提供更好的工具和功能，让您在我们的程序中的应用更深入。 移动荷载向导（图 1）直接集成在 RFEM 6 中，无需单独购买。 因此，您可以将单个荷载或由多个荷载组成的荷载模型应用于模型中，荷载向导会为每个荷载位置自动生成荷载工况。 下面您将了解到，定义荷载并生成相关荷载工况，在向导中需要输入哪些条目。

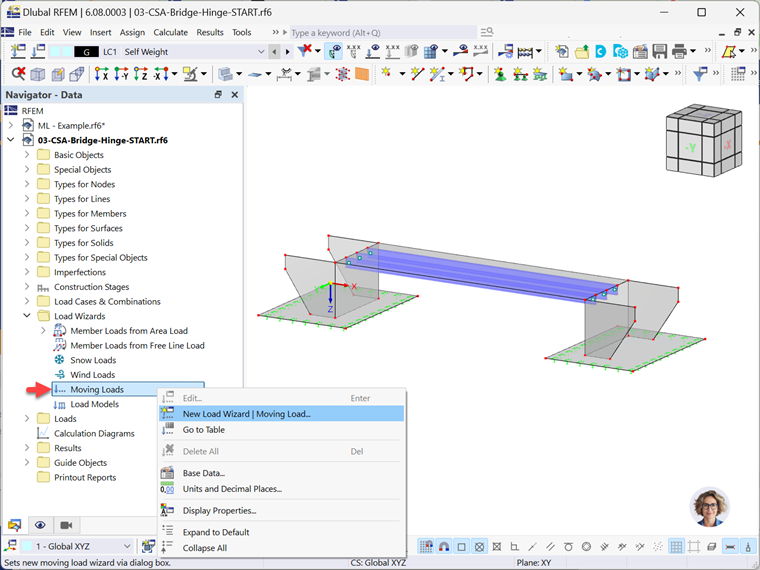

1 RFEM 6 荷载向导中的移动荷载

基本

首先，需要指定该移动荷载的作用面。 用户可以勾选“全部”复选框以自动指定模型中的所有面，也可以通过输入编号或在图形中选择面的编号手动分配（图2）。

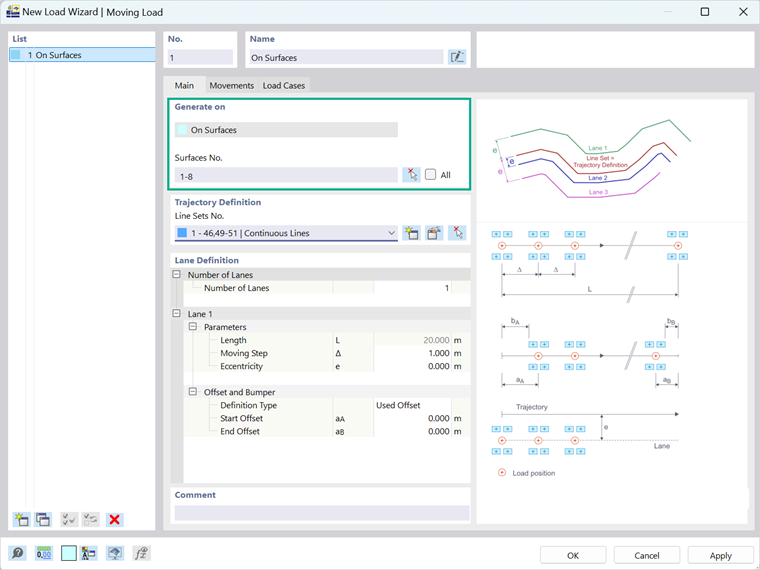

2 分配表面

接下来，您可以通过定义轨迹和车道来管理移动荷载的几何参数。 线荷载在模型中的作用是“控制”荷载，用户可以在模型中创建一条线集。 用户可以在这里创建线集，也可以使用荷载定义好的线集(以便在图形中可以直接选择或输入编号)。 如果要对其进行更改，也可以直接从这里打开“编辑线集”对话框（图3）。

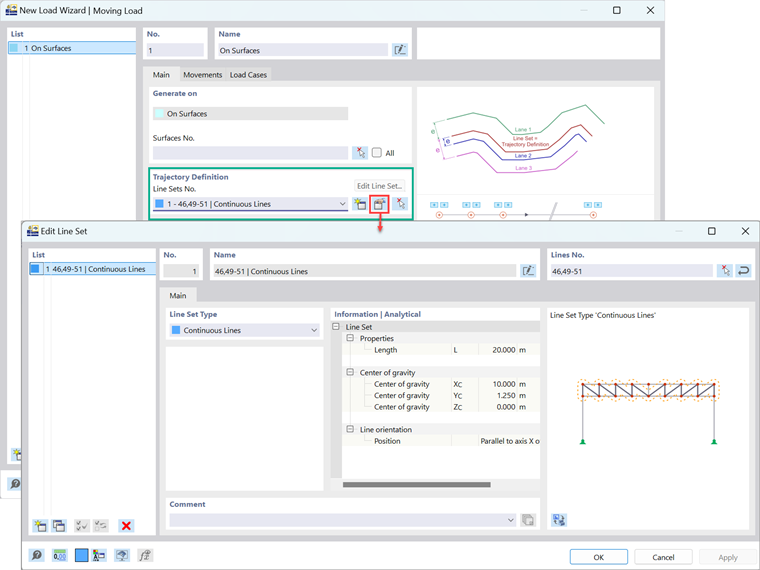

3 轨迹定义

轨迹设置完成后，还可以为移动荷载车辆指定车道的数量以及每条车道的详细信息（图4）。 很重要，因为它可以计算平行或偏移的荷载。

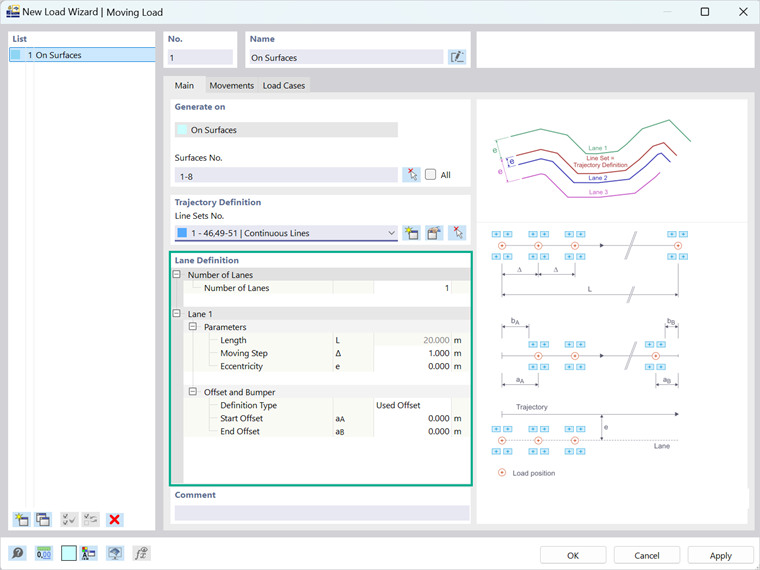

4 车道定义

这样就可以施加移动的荷载，该荷载平行于运动线的距离为 e（图 5），该距离为图 4 中偏心距的输入值。 正值将荷载放置在移动线的右侧，负值放置在移动线的左侧。

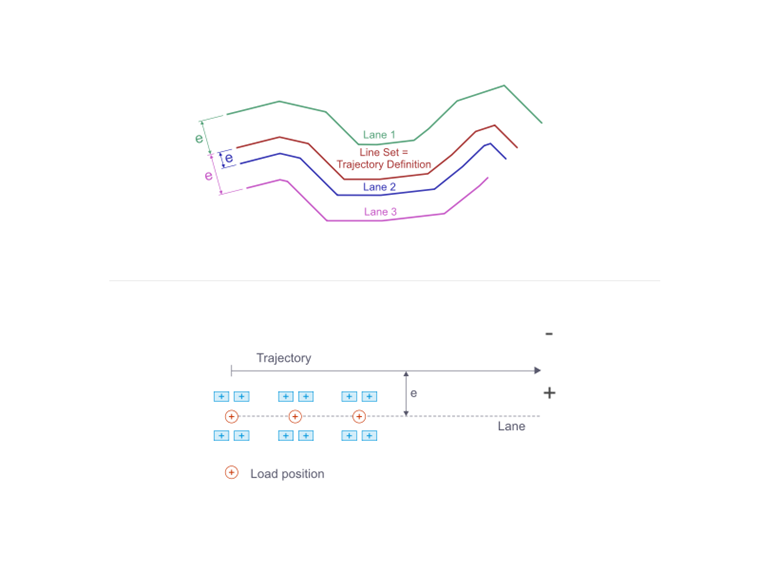

5 车道定义：图形表示

每条车道的长度是自动从之前分配的线集中的长度开始的，它是当前车道集中存在的线的总长度。 必须要定义的是荷载沿车道移动的距离。 在程序中，通过移动步长 Δ 考虑这一点（图 6）。 因为荷载向导会为移动荷载的所有位置生成荷载工况，所以移动步长越小，生成的荷载工况就越多。

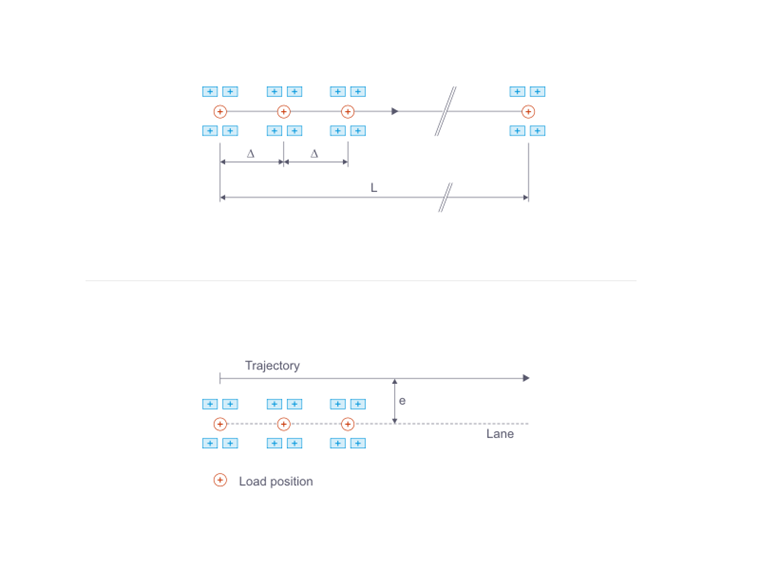

6 移动步骤：图形表示

默认情况下，生成的移动荷载将从线集中的第一条线的始端节点开始，到最后一条线的末端节点结束。 用户可以通过定义始端和/或末端偏移来移动荷载的始端或末端。 前者表示距车道始端节点的第一个荷载位置，后者表示最后一个荷载位于车道末端节点的距离（图 7）。

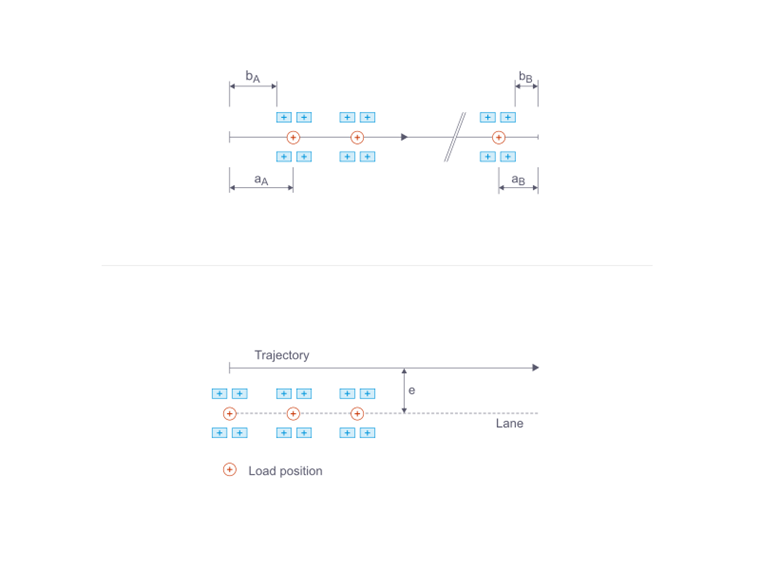

7 偏移与缓冲器：图形表现

如果要在车道的始端或末端定义自由荷载区（例如吊车梁和具有侧向约束的结构体系），也可以通过使用缓冲器来替代偏移。 因此，通过定义b_A和b_B ，就可以定义无荷载的缓冲区域，如图7所示；前者是起始缓冲器，后者是结束缓冲器。

移动

现在您已经定义了移动荷载的几何形状，下一步是定义荷载如何沿车道移动。 用户可以在荷载向导对话框的移动选项卡中进行定义。 如果有多条车道，则必须为每条车道分别定义运动（图 8）。

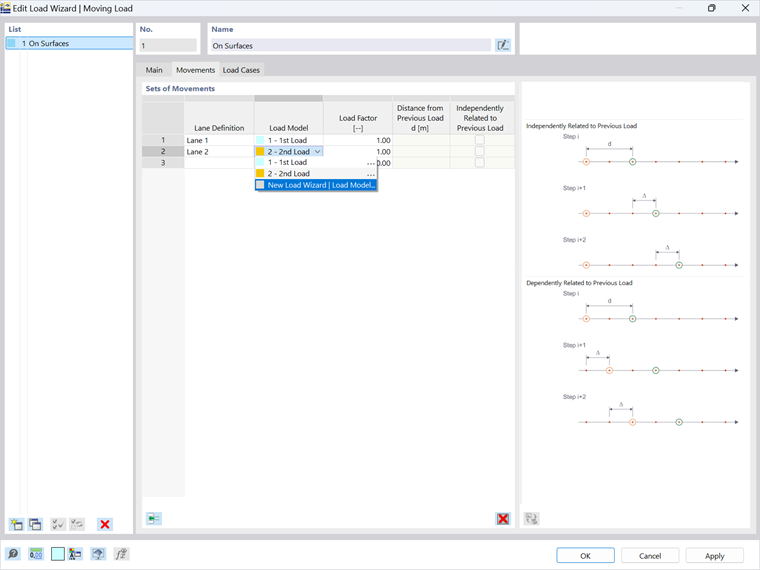

8 运动定义

如果要定义移动荷载的几何形状和荷载的参数，则应定义荷载模型。 如果您以前已经这样做过，则只需从下拉列表中选择荷载模型即可（图 8）。 否则不能在对话框中选择新建荷载向导 | 选择加载模型，打开加载模型窗口，如图 9 所示。

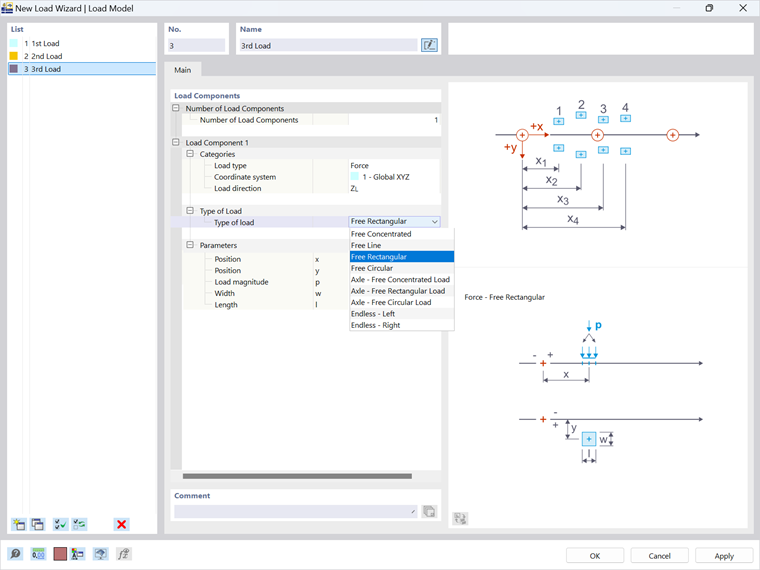

9 负载模型定义

在该窗口中，您可以将不同的荷载组成部分组合到一个荷载模型中，然后像一个“块”一样在作用面上移动。 用户需要分配组成荷载的荷载分量编号。 每个荷载分量都可以定义为力或弯矩，并且作用的方向可以根据所选的坐标系确定。

接下来，您可以通过从下拉列表中选择荷载类型然后指定相关参数来定义荷载分布的类型。 在下拉菜单中可以查看荷载的荷载效应选项，见图 9。 必须根据您的选择指定不同的参数。 例如，如果您选择 自由矩形 ，那么除了输入块状荷载之外，除了输入 x 和 y 距离的位置外，您还需要指定荷载的大小 p 、宽度 w 和长度 l。 [SCHOOL.INSTITUTION] 用户可以在窗口右侧查看各个荷载类型的参数说明。

定义好荷载模型后，可以返回荷载向导对话框并定义荷载。 用户可以通过输入“荷载系数”来调整荷载的大小。 如果在同一条车道上有多个荷载（也就是说，如果您已经给当前的车道应用了一个荷载），程序会要求您定义距离前一个荷载的距离。 这样可以定义在同一线集上有偏移的荷载组合。 这样可以一个接一个地加载例如串联轴的荷载模型。 这里需要注意的是当前的荷载是否与上一个荷载相关联。 这意味着，如果没有勾选“不影响上一个荷载”选项，则第二个荷载将与第一个同步地沿车道移动。 另一方面，如果勾选该选项，两组荷载将彼此独立地通过面（图 10）。

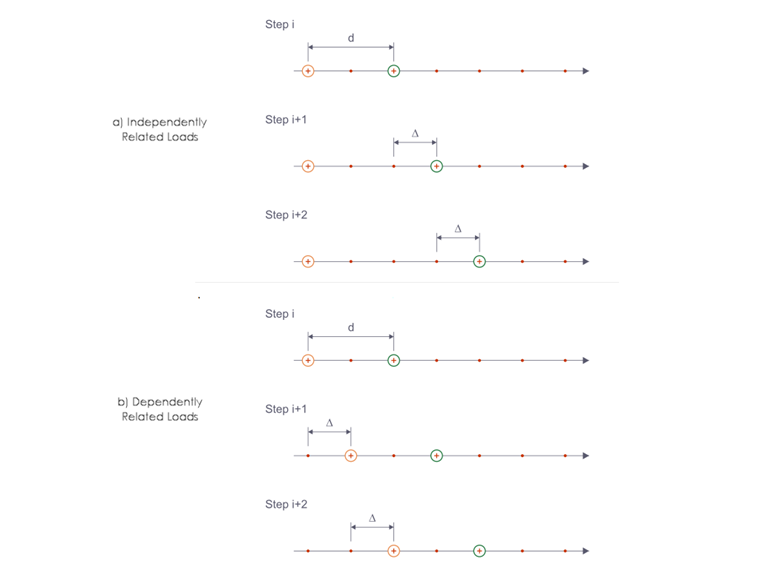

10 载荷依赖性

定义了移动集后，即可在荷载向导窗口的相应选项卡中为定义的移动荷载生成荷载工况（图 11）。 为此，选择每个荷载工况要分配的作用类别，然后勾选生成荷载工况复选框。 程序会为移动荷载的每一步指定一个单独的荷载工况，

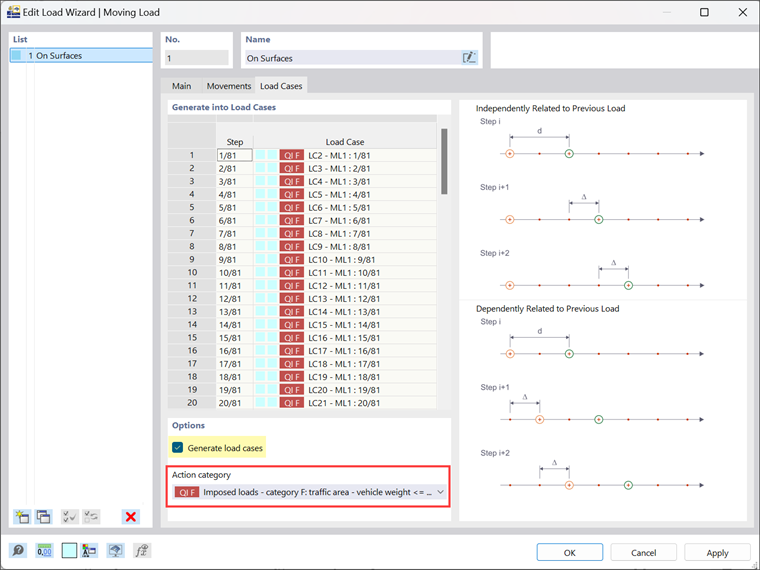

11 生成荷载工况

最后，可以在工作窗口中检查各个荷载工况中生成的荷载（图 12）。

12 荷载工况中生成的荷载

结束语

在本文中，我们向您介绍了移动荷载向导，该向导直接集成在 RFEM 6 中，使用该向导可以施加移动荷载，以及生成由这些荷载的不同位置产生的荷载工况。 下文将介绍定义荷载和生成荷载工况的操作步骤、输入法和输入法。 通过该示例，您可以了解如何使用该向导并在处理移动荷载时使用该向导。 在其他文章中，我们将进一步介绍实际应用中的问题。 此外，我们的免费客户支持将全天 24 小时提供服务，随时为您提供帮助。
