在面上过滤结果值

在很多情况下，面值的显示需要进行筛选，以免显示所有的数值。 用户可以通过

在项目导航器 - 结果中用鼠标右键点击“面上的值”，在打开的上下文菜单中选择“值的显示筛选...”。 然后，在该对话框中可以选择筛选当前值还是所有值。 点击 [确定] 后，过滤后的值将显示在工作窗口中。 通过使用上述的上下文菜单可以显示或隐藏数值。

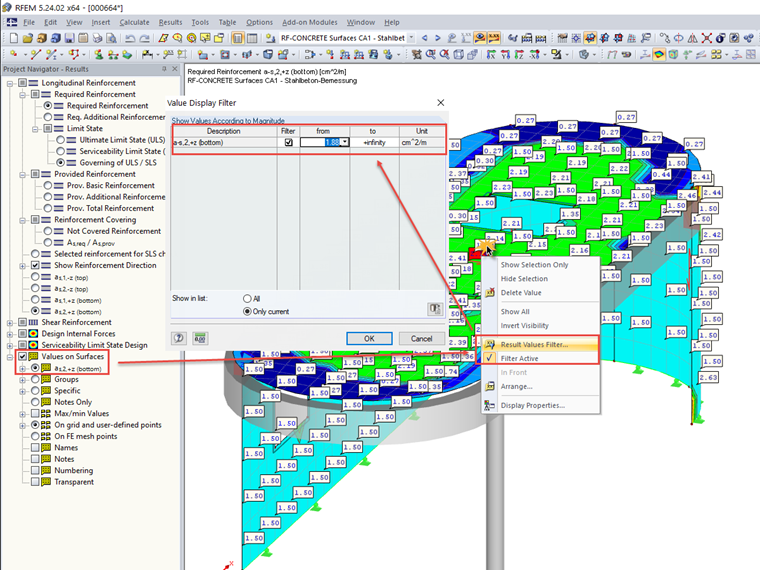

用于显示面值的过滤器
筛选显示面值
ZH | 国旗 知识库

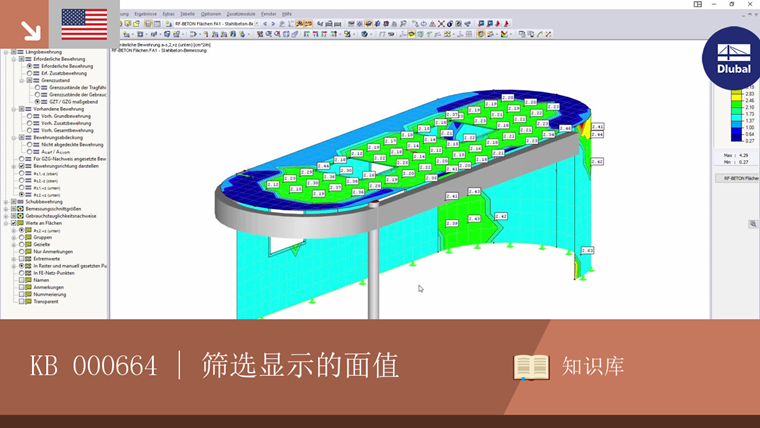

KB 000664 | 筛选显示的面值
作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。

链接
  • Mia: AI 助手
  • 最新知识库
视频
下载模型
知识库文章

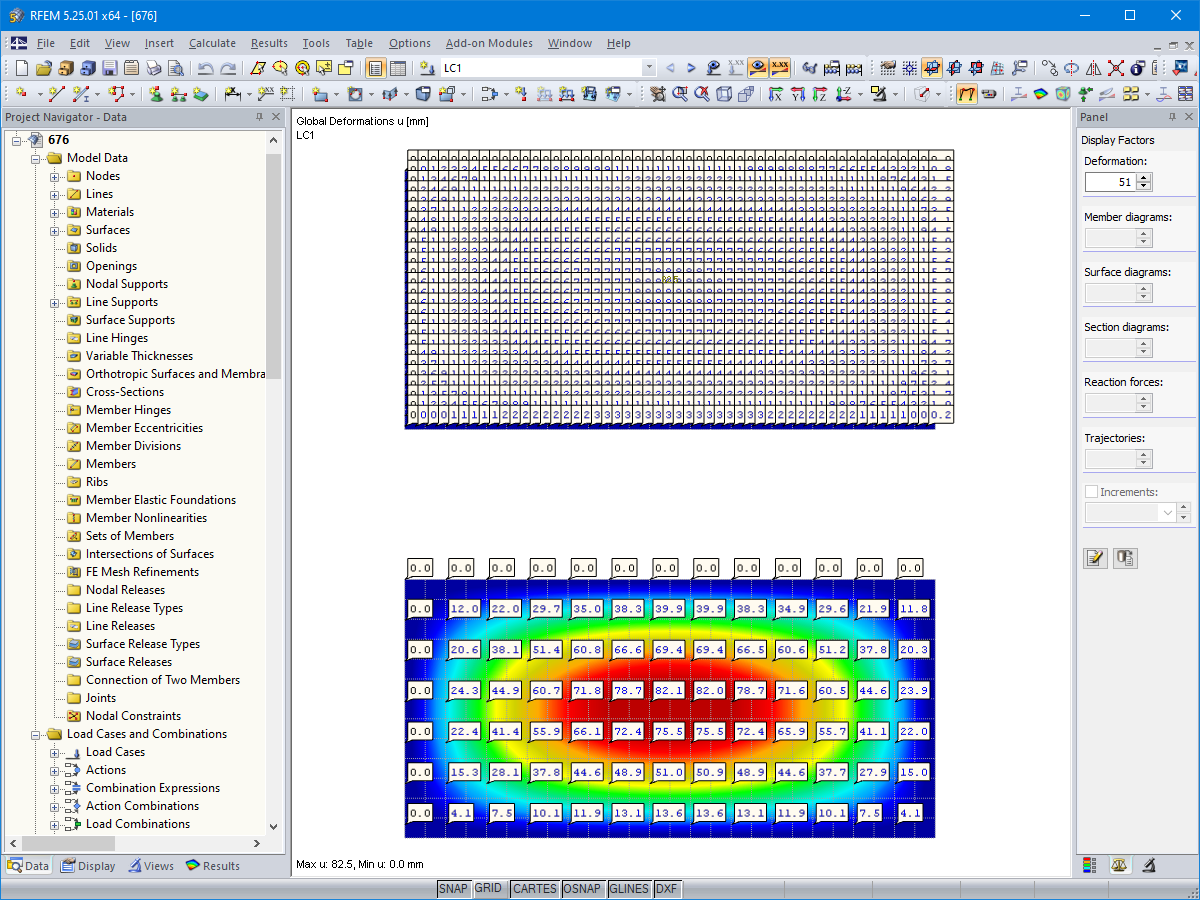

Darstellung der Ergebniswerte
