显示有限元单元中的结果值: Raster- oder Knotenwerte

计算结果是平均还是参照节点数值? 在哪里可以设置?


回复:

“面上的值”结果值的显示有两个区别。

Die Ergebniswerte werden entweder an den "Raster- und manuell gesetzten Punkten" oder an den "FE-Netz-Punkten" dargestellt.

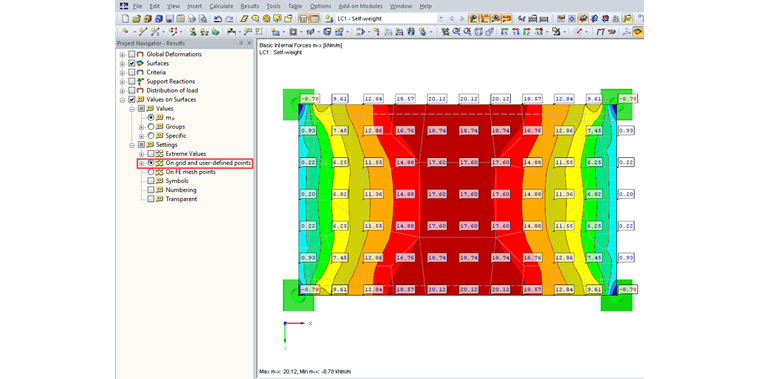

Bei der Darstellung der "In Raster- und manuell gesetzten Punkten" werden die Ergebnisse im Abstand der Rasterpunkte dargestellt.

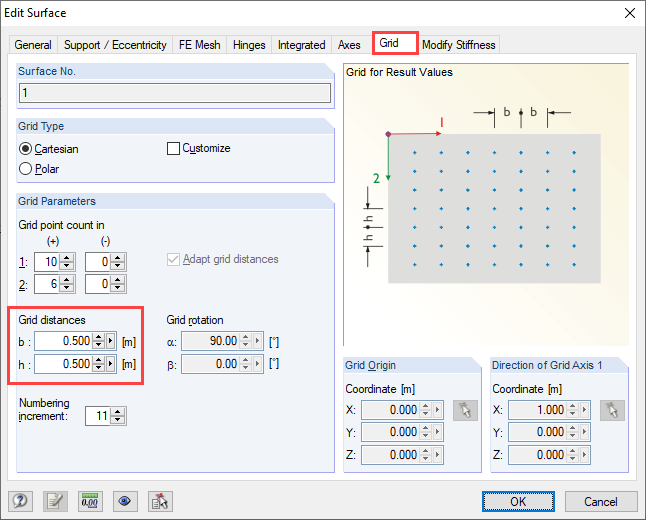

Der Abstand der Rasterpunkte ist eine Eigenschaft der Fläche und kann im Dialog "Fläche bearbeiten" gesteuert werden.

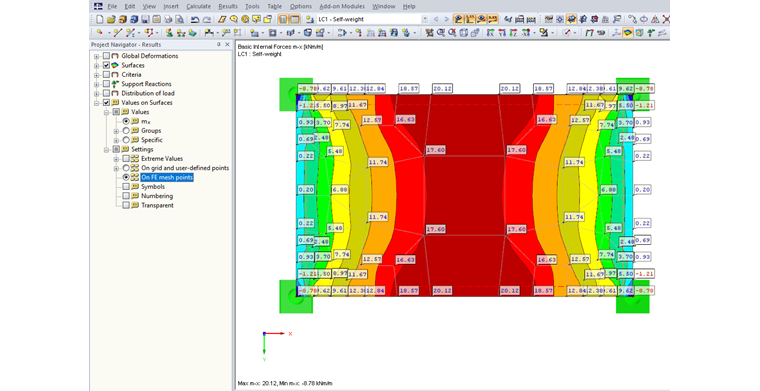

Alternativ dazu können die Ergebniswerte auch in "FE-Netz-Punkten" dargestellt werden.

Die Anzahl der FE-Netz-Punkte ist dann abhängig von der generierten FE-Netz-Größe.

Der dargestellte Farbverlauf kann über die Option "Verlauf der Schnittgrößen/Spannungen" im Zeigen-Navigator gesteuert werden. Siehe hierzu die FAQ über den Link unten.


作者

Kieloch 先生为我们的客户提供技术支持,负责钢筋混凝土结构领域的研发。
