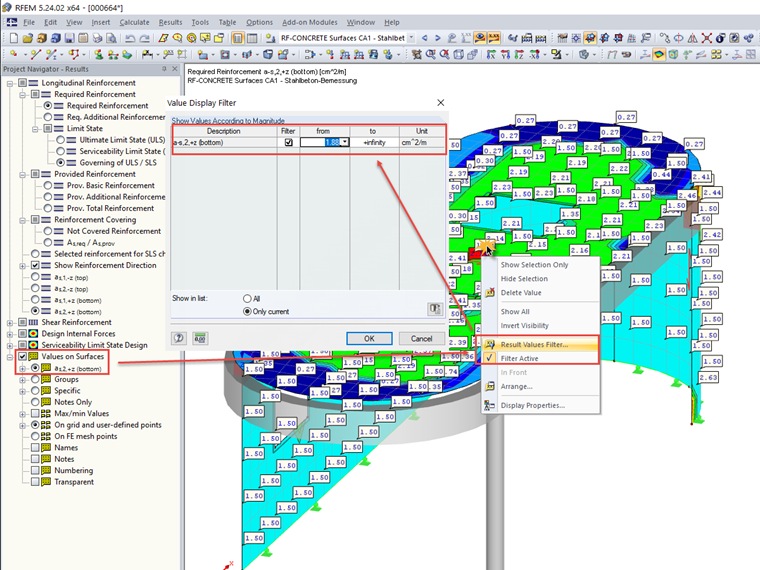

Чтобы определить требуемые фильтры, откройте «Навигатор проектов - Результаты», щелкните правой кнопкой мыши по записи «Величины на поверхностях» и в открывшемся контекстном меню выберите возможность «Фильтровать значения результатов». После того появится диалоговое окно, в котором можно настроить параметры фильтра для актуальных или всех значений. Нажав на кнопку [OK], затем в рабочем окне отобразятся только соответствующие отфильтрованные значения. Однако с помощью вышеупомянутого контекстного меню можно не только отображать, но и скрывать все требуемые значения.
Фильтрация отображения значений результатов на поверхностях
Во многих случаях требуется для отображения значений на поверхностях определить фильтр результатов, чтобы те не отображались все одновременно. При отображении расположения арматуры так можно, например, скрыть значения, которые ниже уже использованной основной арматуры.
