将 DXF 导入 SHAPE-THIN

我无法将截面从dxf文件正确导入到SHAPE-THIN程序中，导入的截面在错误的平面上。 该怎么办？

回复:

如果截面位于水平平面内，请尝试在 RFEM 中更改 DXF 导入设置。 V menu Soubor zvolte:
Importovat… → Formát → DXF formát – Model → Nastavení detailů → Osa Z: Dolů.

Při opakování importu by se již průřez měl načíst ve správné rovině.

FAQ | 常见问题和解答 | 004916
ZH | 国旗 常见问题和解答 (FAQ)
[ZH] 常见问题 004916 | 我无法将截面从 dxf 文件正确导入到 SHAPE‑THIN ...

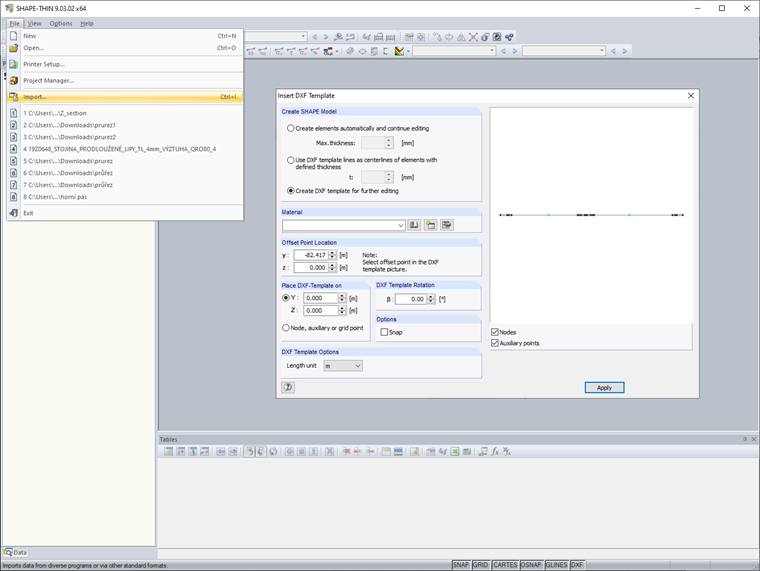

导入过程中错误平面中的 DXF
导入过程中错误平面中的 DXF

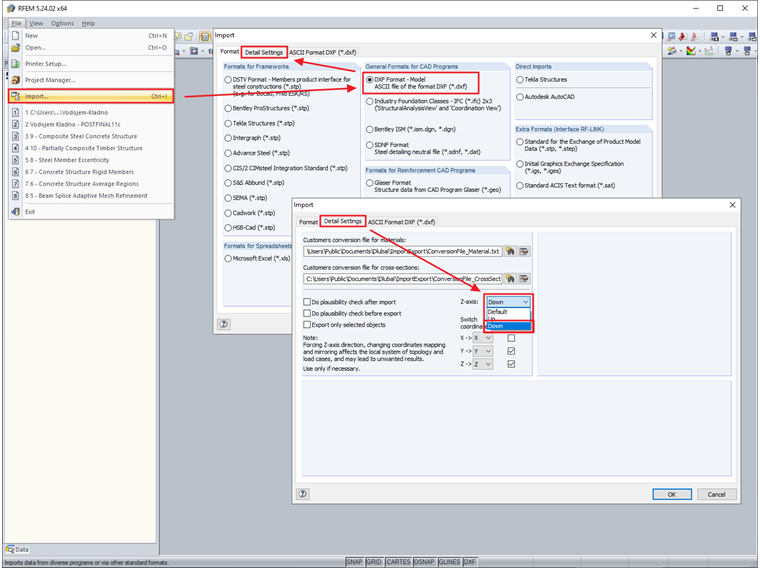

设置详细信息 DXF → Z 轴： Down
设置详细信息 DXF → Z 轴： Down

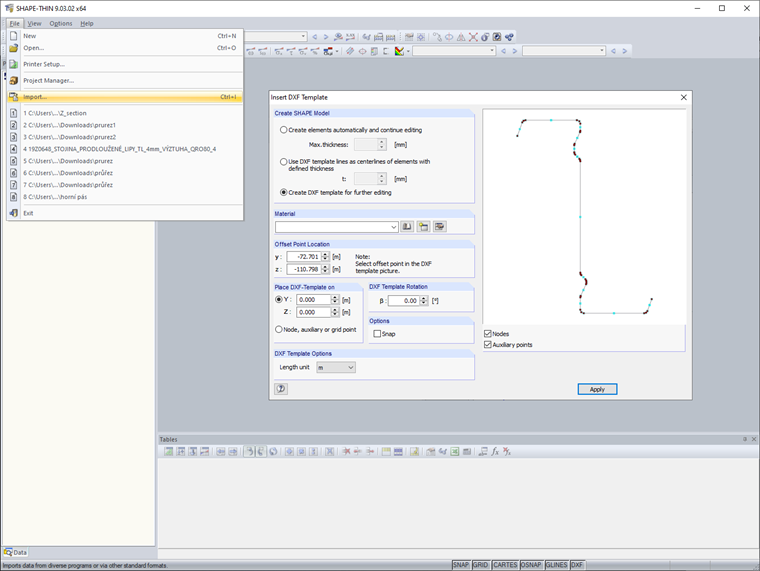

正确导入 DXF 文件
正确导入 DXF 文件
