回复:
在附加模块 RF-LAMINATE 中通过以下公式考虑剪力修正系数。
Die Berechnung der Schubsteifigkeit selbst kann dem Handbuch zu RF-LAMINATE auf der Seite 15 folgende in der englischen Fassung nachvollzogen werden.
Für die 10cm dicke Platte in Bild 1 wird die Berechnung des Schubkorrekturfaktors aufgezeigt. Die hier verwendeten Gleichungen sind nur für die vereinfachten symmetrischen Plattenaufbauten gültig!
| 图层 | zmin | [SCHOOL.ZIP]最大 | Ex(z)(N/mm²) | Gxz(z)(N/mm²) |
|---|---|---|---|---|
| 1 | -50 | -30 | 110000 | 690 |
| 2 | -30 | -10 | 300 | 50 |
| 3 | -10 | 10 | 110000 | 690 |
| 4 | 10 | 30 | 300 | 50 |
| 5 | 30 | 50 | 110000 | 690 |
| χ1 | 13,75 · 106 |
| χ2 | 8,935 · 106 |
| χ3 | 9,47 · 106 |
| χ4 | 8,935 · 106 |
| χ5 | 13,75 · 106 |
8,4642 · 1011
3,147 · 1013
2,5 · 1012
3,147 · 1013
8,4642 · 1011
Summe 6,7133 · 1013

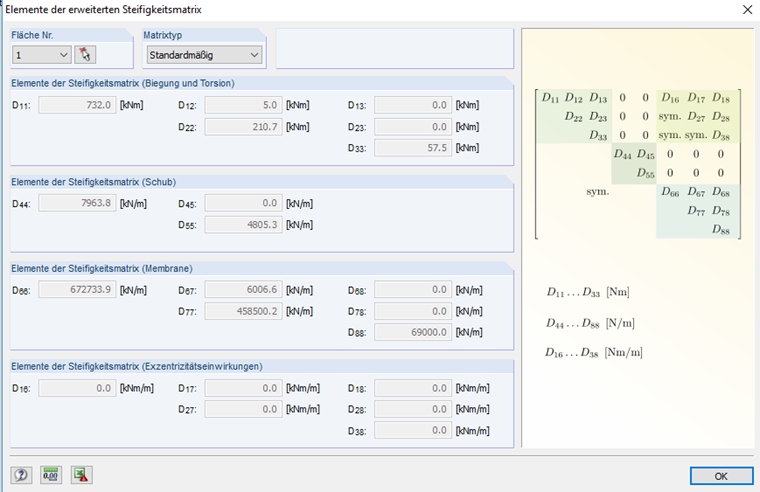

Dies entspricht dem in RF-LAMINATE ausgegebenem Wert (Bild 2).
