问题
附加模块 RF‑CONCRETE Members 正在计算一个非常高的配筋,以满足 SLS 验算的要求。 有什么方法可以避免所需配筋的数值如此之高?
回复:
如果提供的配筋不能与截面或配筋层相配,则模块可能会确定 SLS 验算所需的配筋较高。 挠度分析也可能导致所需的配筋较高。
解决方案

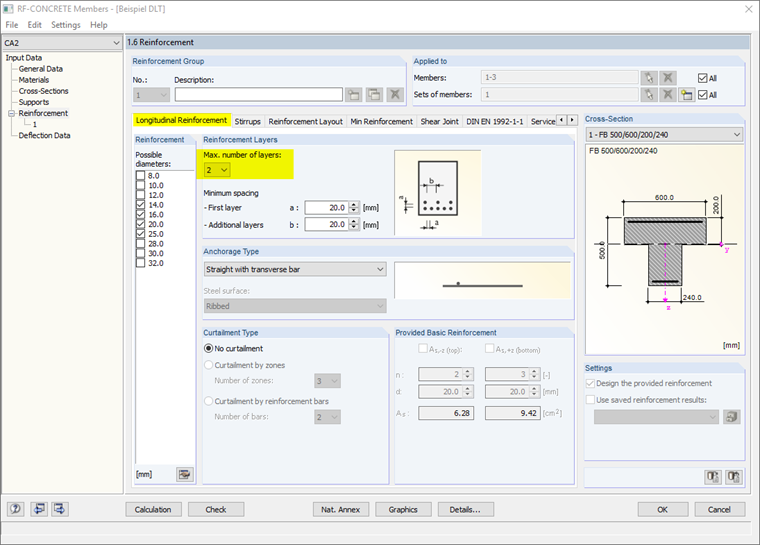

一种解决方案是增加最大钢筋层数。 通过更多的钢筋层数,可以提供更高的钢筋(图 01)。

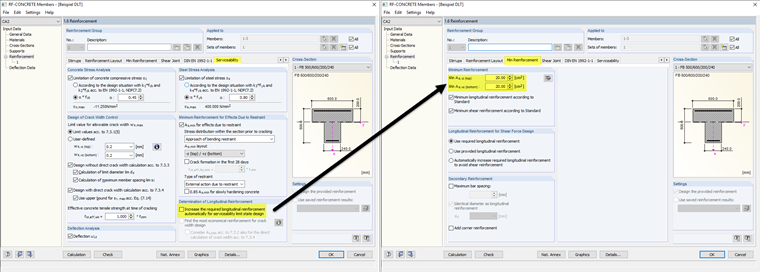

对于挠度分析,另一种解决方案是禁用正常使用极限状态设计的纵向钢筋自动增加功能,并定义最小配筋(图 02)。 与其他 SLS 检查结合使用,可以在单独的工况中计算挠度分析。
