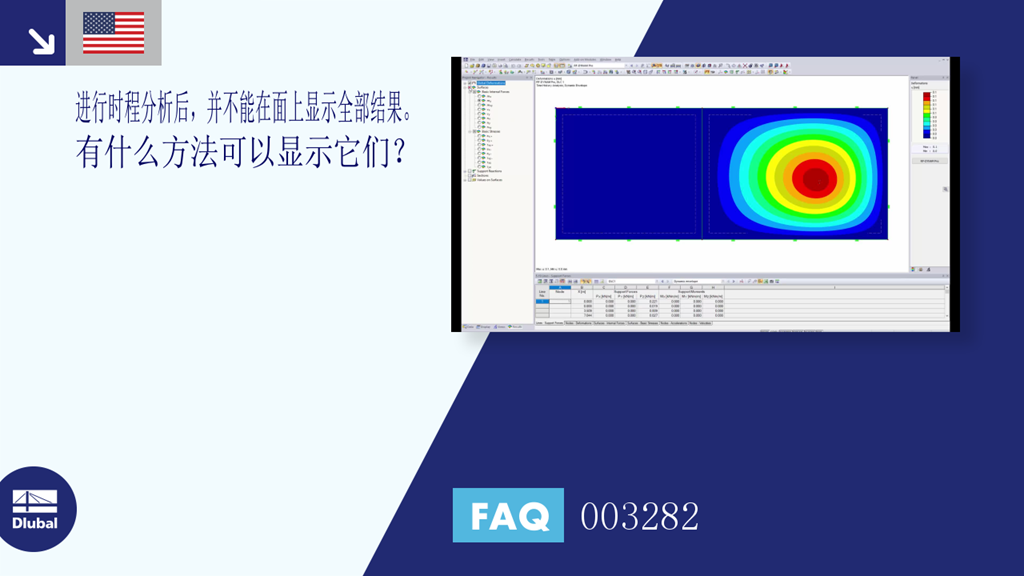

问题:
在进行时程分析后,我看不到面上的所有结果。 有没有办法显示它?
回复:
在模块 RF-/DYNAM Pro 的计算结果中,只显示了“基本内力”和“基本应力”。 但是,您可以使用选项将结果导出为结果组合,以查看时程分析后的所有结果。
使用该选项可以在附加模块中创建一个结果组合(见图 01),并以图形方式显示结果。 然后可以使用所有结果,例如“设计内力”或“应力”。
问题:
在进行时程分析后,我看不到面上的所有结果。 有没有办法显示它?
回复:
在模块 RF-/DYNAM Pro 的计算结果中,只显示了“基本内力”和“基本应力”。 但是,您可以使用选项将结果导出为结果组合,以查看时程分析后的所有结果。
使用该选项可以在附加模块中创建一个结果组合(见图 01),并以图形方式显示结果。 然后可以使用所有结果,例如“设计内力”或“应力”。
