问题

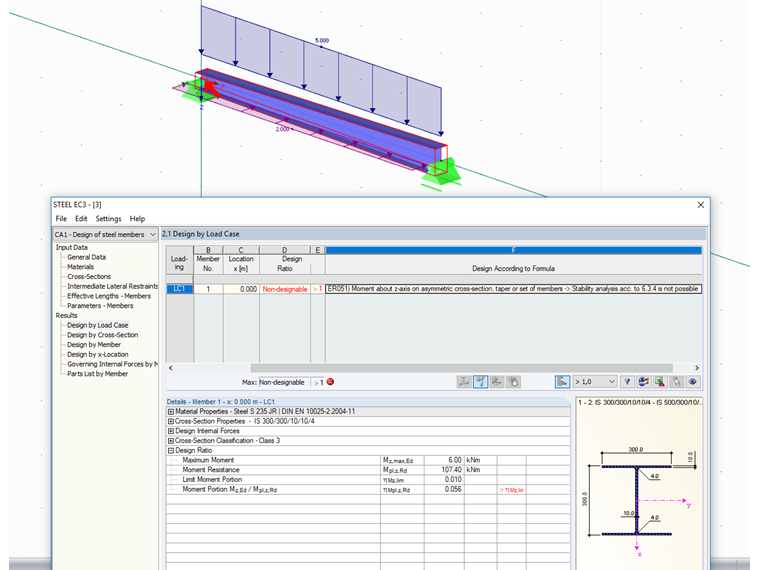

我设计了一个变截面梁,得到的信息是“不可设计: ER051 在不对称截面、变截面或多杆件上绕 z 轴的弯矩。 为什么?


回复:

出现该警告的原因是不能使用 EN 1993-1-1 中的方法 6.3.3 设计变截面。 附加模块 RF‑/STEEL EC3 可以使用 EN 1993‑1‑1 的一般方法 6.3.4 设计此类截面。 但是,该方法只允许支座方向荷载,即横向弯矩无效。 因此,会出现警告。

您可以根据二阶分析将稳定性分析作为截面设计进行,这可以通过附加模块 RF-/FE-LTB 或 RF-/STEEL Warping Torsion 实现。

或者,可以在“详细信息”对话框的“稳定性”选项卡中忽略横向弯曲,或在“国家附录”对话框中激活根据 Naumes 的调整方法,以便启用横向弯曲。



;
