RF-MOVE Surfaces 中的自动荷载分布

我可以在 RF-MOVE Surfaces 中输入土层，以便自动考虑集中荷载的荷载分布宽度吗？

回复:

如果您应用荷载模型库中的移动荷载，则可以指定“分散层厚度”和“分散角度”（见图 01）。 Mit diesen Eingaben ermittelt RF-BEWEG Flächen die Länge und Breite der Rechteckflächen und generiert freie Flächenlasten.

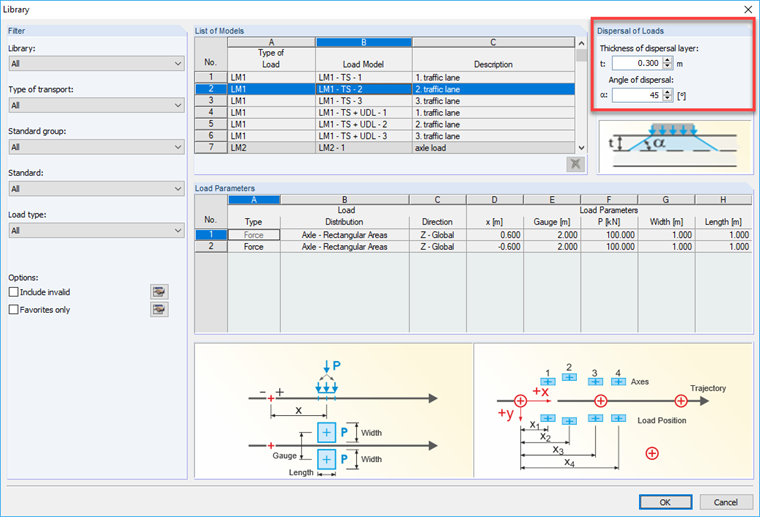

荷载模型库
1 荷载模型库

Wenn Sie alternativ Einzellasten als Wanderlasten eingegeben haben, können Sie einen Rechtsklick auf die freie Einzellast ausführen und diese über das Kontextmenü in eine Flächenlast umwandeln (siehe Bild 02). Dabei stehen Ihnen ebenfalls Parameter zur Steuerung der Lastbreite zur Verfügung.

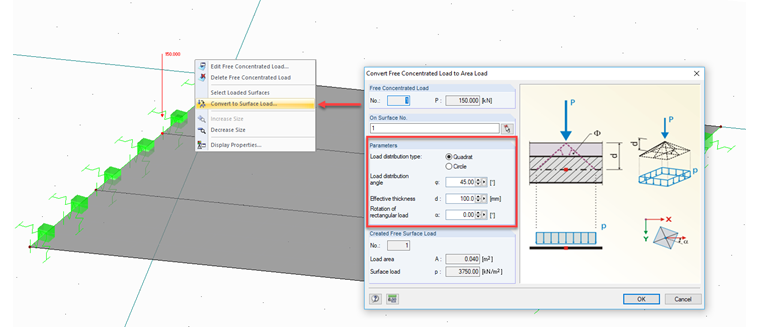

集中荷载转换为面荷载
2 集中荷载转换为面荷载

作者

Kieloch 先生为我们的客户提供技术支持，负责钢筋混凝土结构领域的研发。
