Automatické rozložení zatížení v RF-MOVE Surfaces

Je možné v přídavném modulu RF-MOVE Surfaces zadat nadnásyp, pomocí kterého se automaticky zohlední šířka rozdělení osamělých zatížení?

Odpověď:

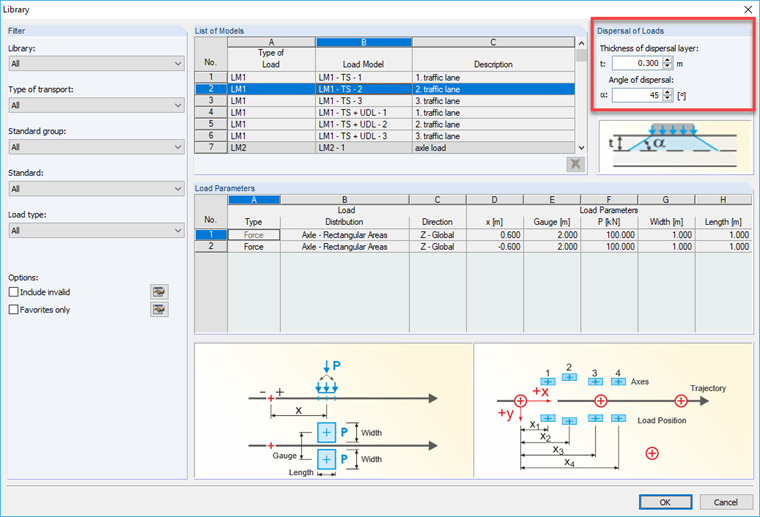

Pokud použijete pohyblivé zatížení z knihovny modelů zatížení, můžeme v něm zadat "tloušťku vrstvy rozdělující zatížení" a "Úhel roznášení zatížení" (viz Obrázek 01). Přídavný modul RF-MOVE Surfaces pomocí těchto zadání určí délku a šířku obdélníkových ploch a vygeneruje volná zatížení na plochu.

Knihovna modelů zatížení
1 Knihovna modelů zatížení

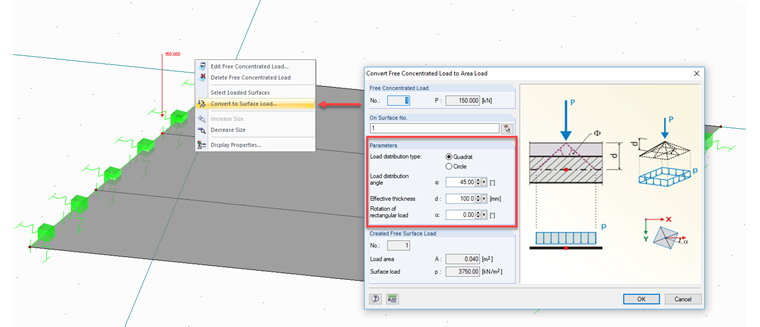

Pokud jste alternativně zadali osamělá zatížení jako pohyblivá zatížení, můžete na volné osamělé zatížení kliknout pravým tlačítkem myši a z místní nabídky ho převést na zatížení na plochu (viz Obrázek 02). K dispozici jsou také parametry pro nastavení šířky zatížení.

Konverze osamělého zatížení na zatížení na plochu
2 Konverze osamělého zatížení na zatížení na plochu
