Distribución de carga automática en RF-MOVE Surfaces

¿Puedo introducir un recubrimiento de tierra en RF-MOVE Surfaces a través del cual se tenga en cuenta automáticamente el ancho de distribución de carga de las cargas puntuales?

Respuesta:

Si aplica una carga móvil de la biblioteca de modelos de carga, puede especificar el "espesor de la capa de dispersión" y el "ángulo de dispersión" (ver figura 01). Mit diesen Eingaben ermittelt RF-BEWEG Flächen die Länge und Breite der Rechteckflächen und generiert freie Flächenlasten.

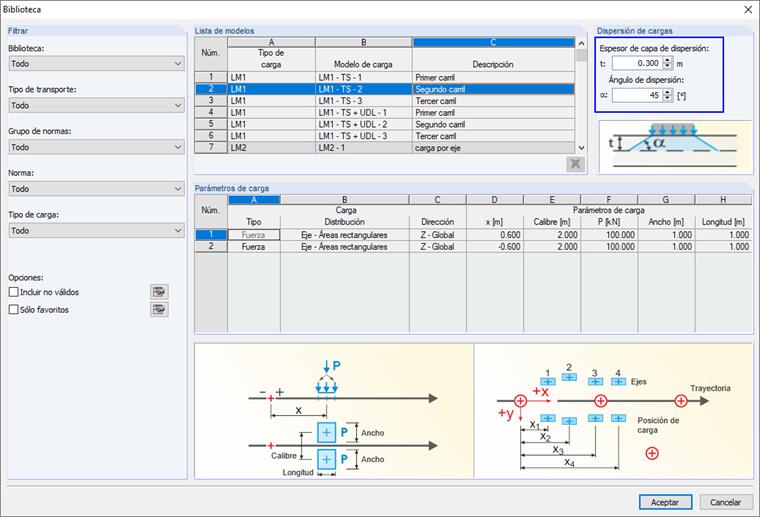

Biblioteca de modelos de carga
1 Biblioteca de modelos de carga

Wenn Sie alternativ Einzellasten als Wanderlasten eingegeben haben, können Sie einen Rechtsklick auf die freie Einzellast ausführen und diese über das Kontextmenü in eine Flächenlast umwandeln (siehe Bild 02). Dabei stehen Ihnen ebenfalls Parameter zur Steuerung der Lastbreite zur Verfügung.

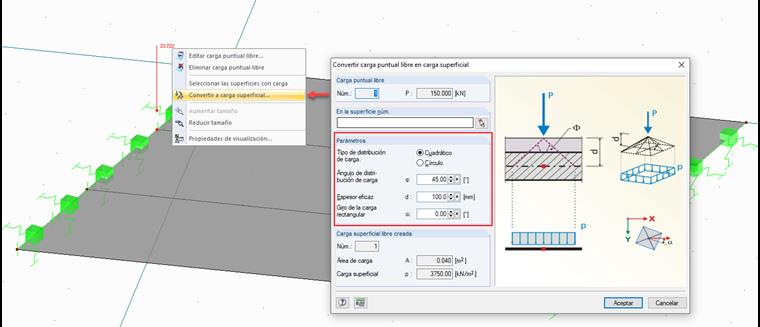

Conversión de carga concentrada en carga superficial
2 Conversión de carga concentrada en carga superficial

Autor

El Sr. Kieloch proporciona soporte técnico a nuestros clientes y es responsable del desarrollo en el área de estructuras de hormigón armado.
