Distribuição automática de cargas no RF-MOVE Surfaces

Posso introduzir um recobrimento de terra no RF-MOVE Surfaces através do qual a largura de distribuição de cargas das cargas concentradas é automaticamente considerada?

Resposta:

Se for aplicada uma carga móvel da biblioteca de modelos de carga, é possível especificar a "Espessura da camada de dispersão" e o "Ângulo de dispersão" (ver Figura 01). Mit diesen Eingaben ermittelt RF-BEWEG Flächen die Länge und Breite der Rechteckflächen und generiert freie Flächenlasten.

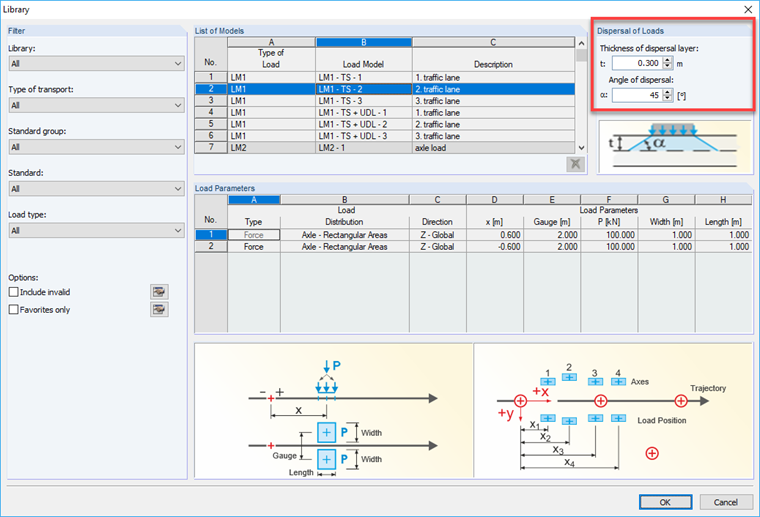

Biblioteca de modelos de carga
1 Biblioteca de modelos de carga

Wenn Sie alternativ Einzellasten als Wanderlasten eingegeben haben, können Sie einen Rechtsklick auf die freie Einzellast ausführen und diese über das Kontextmenü in eine Flächenlast umwandeln (siehe Bild 02). Dabei stehen Ihnen ebenfalls Parameter zur Steuerung der Lastbreite zur Verfügung.

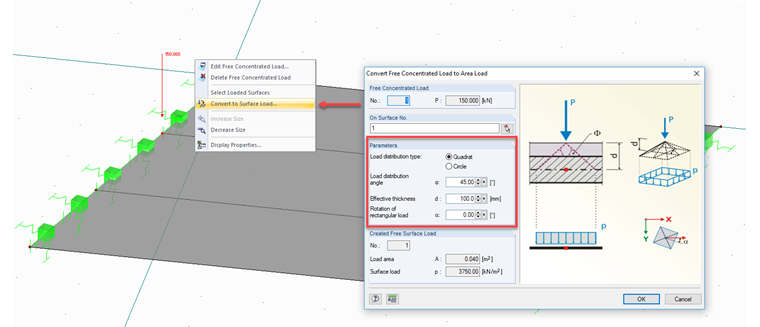

Conversão de carga concentrada em carga de superfície
2 Conversão de carga concentrada em carga de superfície

Autor

O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.

;
