Resposta:
A função "Carga aumentada por incrementos" para casos e combinações de carga pode aumentar gradualmente o nível de carga atribuído e procurar um equilíbrio para cada incremento de carga. O nível de referência "Incremento de carga 1,0 = 100% da carga definida" é o carregamento definido para os casos de carga e a combinação dos casos de carga modificados com coeficientes parciais de segurança para as combinações de carga. A configuração de detalhes da função define o nível de carga inicial k0, o valor do incremento de carga Δk, o refinamento do último incremento de carga, o critério de interrupção e a situação de carga estática inicial.
O incremento de carga inicial k0 define o início do processo. Esta entrada é independente da entrada de caso de carga puro e da combinação de cargas e pode ser superior ou inferior a 1,0. O programa exibe sempre todos os resultados com base no incremento de carga 1,0 dentro do cálculo regular e realiza a análise adicional dos possíveis incrementos de carga ativando "Aumento de carga incremental".
A carga que aumenta gradualmente é especificada pelo incremento de cargaΔk. Com cada ciclo de processo, o programa aumenta a carga a ser analisada adicionando um incremento ao incremento de carga anteriormente analisado. O incremento é constante até que o critério de interrupção seja alcançado.

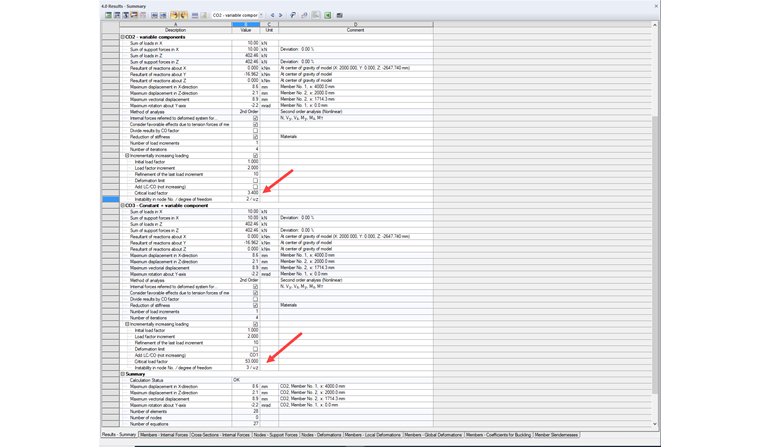

Devido ao tamanho do incremento constante, não é possível determinar um fator de carga exato de acordo com o critério de interrupção. Por fim, o programa mostra o fator de carga aproximado com base no último incremento de carga onde é possível encontrar um equilíbrio para o modelo. Após o cálculo, a situação de carga relevante é apresentada na Tabela "4.0 Resultados - Resumo". Ao especificar o refinamento do último incremento de carga, o incremento inicialΔk é dividido pelo valor de refinamento após atingir o critério de interrupção e o processo é repetido a partir do último incremento de carga funcional até ocorrer uma nova interrupção. Devido ao incremento menor, o fator de carga resultante é mais preciso.
O critério de interrupção para o processo é basicamente o ponto no qual o programa não consegue encontrar um equilíbrio para a carga aplicada (análise de segunda ordem). Além disso, pode especificar a interrupção ativando a deformação máxima num nó específico.
Na realidade, determinados componentes de força permanecem constantes sem consideração a uma ação (por exemplo, peso próprio, pré-esforço etc.), portanto, a configuração detalhada oferece a opção de atribuir um componente de carga fixo para o aumento incremental da carga. A carga fixa pode ser um caso de carga ou uma combinação de carga. Este componente de carga é independente da carga a ser aumentada e é simplesmente adicionado ao componente variável no processo.

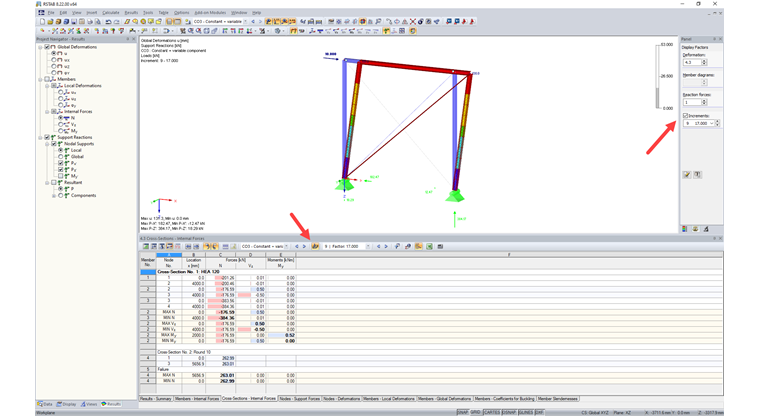

Se, além do fator de carga final, os resultados intermédios dos incrementos de carga ativos forem relevantes, é possível utilizar a função "Guardar os resultados de todos os incrementos de carga" para casos de carga e combinações de carga e, assim, apresentar os resultados intermédios. As opções correspondentes estão disponíveis na janela do painel e nas tabelas de resultados.
No RSTAB 8, a ativação para guardar os resultados intermédios está ligada ao módulo adicional RSBUCK e, no RFEM 5, a ativação do carregamento aumentado gradualmente está ligada ao módulo adicional RF-STABILITY. Nestes casos, deve ser disponibilizada uma licença do módulo adicional correspondente para além do licenciamento do programa principal.
