Поэтапное приращение нагрузки

Как можно постепенно увеличивать нагрузку?


Ответ:

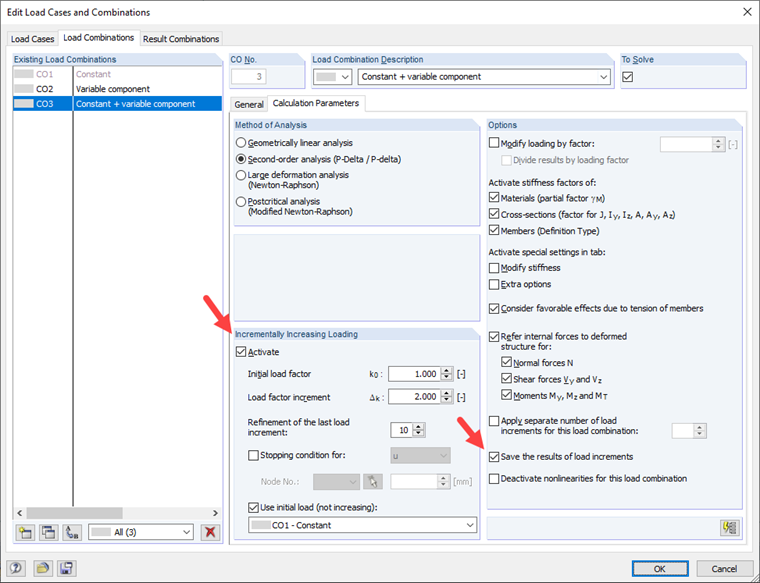

Функция «Постепенное увеличение нагрузки» для загружений и сочетаний нагрузок может постепенно увеличивать заданный уровень нагрузки и находить равновесие для каждого приращения нагрузки. Для загружений исходным уровнем «Приращение нагрузки 1,0 = 100% заданной нагрузки» является заданная нагрузка; для сочетаний нагрузок - сочетание загружений, измененное с помощью частичных коэффициентов надежности. С помощью подробных настроек функции можно определить начальное приращение нагрузки k0, величину приращения нагрузки Δk, уточнение последнего приращения нагрузки, критерий разрыва и ситуацию статического начального приращения нагрузки.

Приращение начальной нагрузки k0 задаёт начало процесса. Эти данные не зависят от ввода чистого загружения и сочетания нагрузок и могут быть больше или меньше 1,0. Das Programm gibt immer alle Ergebnisse auf Basis der Laststufe 1,0 im Rahmen der regulären Berechnung aus und erledigt zusätzlich mit Aktivierung der "Stufenweise ansteigenden Belastung" die Analyse der etwaigen Laststufen.

Die Laststeigerung Δk ist das Inkrement für die stufenweise ansteigende Belastung. С каждым циклом процесса программа увеличивает нагрузку, которая должна быть проанализирована, путем добавления приращения к ранее проанализированному приращению нагрузки. Приращение остаётся постоянным до тех пор, пока не будет достигнут критерий завершения.

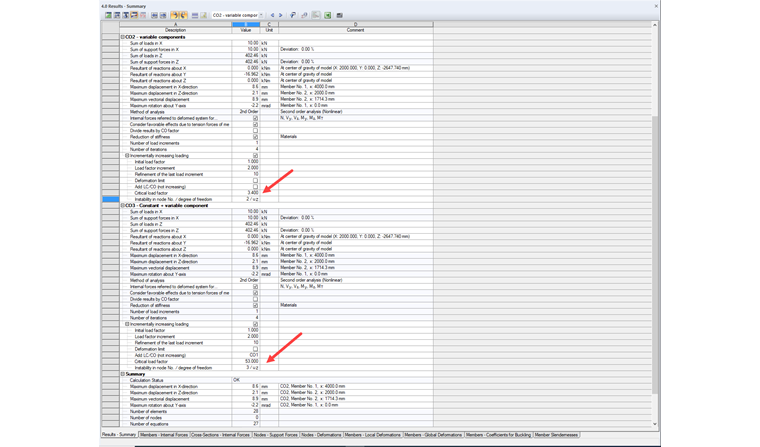

Из-за постоянного размера приращения невозможно определить точный коэффициент нагрузки по критерию завершения. Наконец, программа показывает приблизительный коэффициент нагрузки на основе последнего приращения нагрузки, при котором может быть найдено равновесие для модели. Der Lastfaktor wird nach Berechnung in der Tabelle "4.0 Ergebnisse - Zusammenfassung" unter jeweiligen Lastsituation ausgeben. Mit Angabe einer Verfeinerung der letzten Laststeigerung wird das initiale Inkrement Δk nach dem Erreichen des Abbruchkriteriums durch den Verfeinerungswert geteilt und der Prozess erneut von der letzten funktionierenden Laststufe bis zum erneuten Abbruch durchgeführt. Из-за меньшего приращения результирующий коэффициент нагрузки является более точным.

Критерием завершения процесса является точка, в которой программа не может найти никакого равновесия для приложенной нагрузки (анализ по методу второго порядка). Кроме того, вы можете задать завершение, активировав максимальную деформацию на конкретном узле.

Da in der Realität bestimmte Kraftkomponenten unabhängig von der Einwirkung konstant bleiben (z. B. Eigengewicht, Vorspannung, etc.), bietet die Detaileinstellung eine Option zur Ansetzung einer festen Belastungskomponente für die stufenweise ansteigende Belastung an. Die feste Last kann entweder ein Lastfall oder eine Lastkombination sein. Diese Lastkomponente ist unabhängig von der zu steigernden Belastung und wird im Prozess einfach auf die variable Komponente addiert.

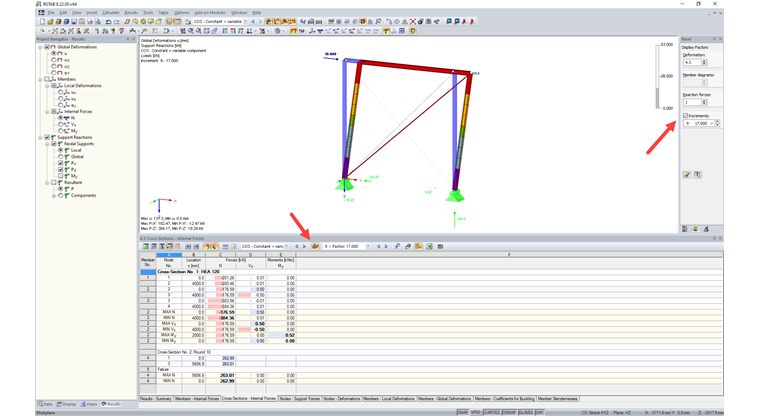

Если в дополнение к конечному коэффициенту нагрузки интерес представляют промежуточные результаты активных приращений нагрузки, можно использовать функцию «Сохранить результаты всех приращений нагрузки» для загружений и сочетаний нагрузок, чтобы изобразить промежуточные результаты. Соответствующие опции доступны в окне панели и в таблицах результатов.

In RSTAB 8 ist die Aktivierung zur Speicherung der Zwischenergebnisse mit dem Zusatzmodul RSKNICK, in RFEM 5 die Aktivierung der stufenweise ansteigenden Belastung mit dem Zusatzmodul RF-STABIL gekoppelt. In diesen Fällen ist neben der Lizenzierung des Hauptprogramms auch eine Lizenz des entsprechenden Zusatzmoduls bereitzustellen.


Автор

Г-н Нимейер отвечает за разработку программ RFEM, RSTAB, RWIND Simulation, а также за расчеты мембранных конструкций. Кроме того, он обеспечивает также контроль качества наших программ и поддержку пользователей.
