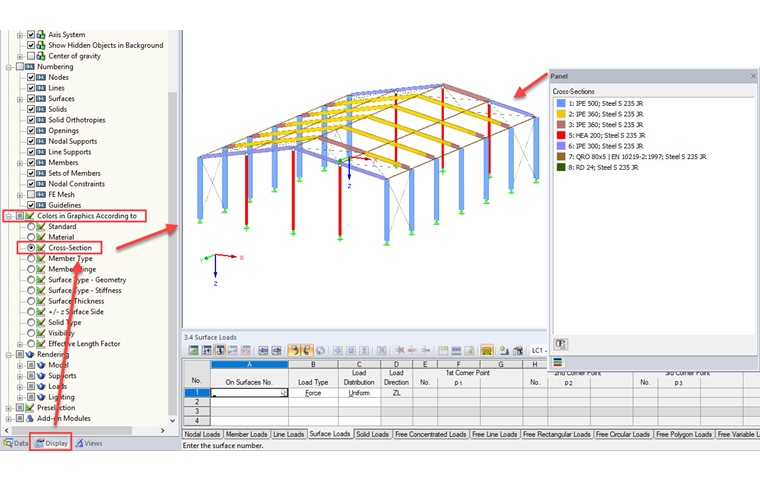

如果颜色是根据显示导航器中的“截面”设置定义的，那么在面板中（和表格）中默认会显示截面的完整描述。也就是截面名称、规范和材料。

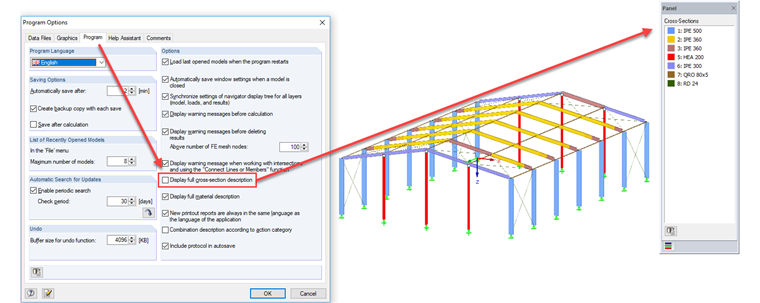

Wenn Sie nur die Profilbezeichnungen im Panel wünschen, können Sie im Dialog "Programmoptionen" die volle Querschnittsbezeichnung deaktivieren.
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
活动
常见问题和解答 (FAQ)
在正常使用极限状态配置中可以调整截面的各种设计参数。 在那里可以控制变形和裂缝宽度分析中应用的截面条件。
可以激活以下设置：
在'编辑杆件'下的'设计支座和挠度'选项卡中，可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座，程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座，它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项，可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差（例如弯曲杆件），则可以进行调整。
此外，该功能还有助于清晰地显示结果。 用户可以使用【裁剪平面】来剖切模型，为模型创建剖视图。 用户可以通过勾选“修改”后的平面内容， 这样，您可以清楚简单地显示例如相贯或实体的结果。
实体应力的结果可以在有限元中显示为彩色的三维点。
