问题:

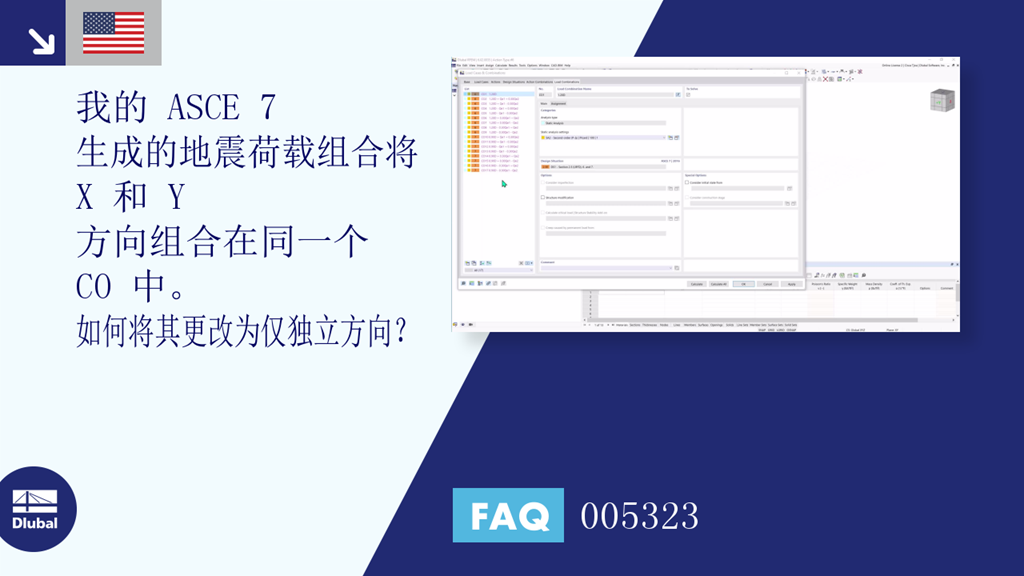

我的 ASCE 7 生成的地震荷载组合将 X 和 Y 方向组合在同一个 CO 中。 如何将其更改为仅独立方向?
答案:
RFEM 默认设置假设 X 和 Y 方向正交组合。 要应用独立方向程序,请转到“作用”选项卡,然后将Qe的作用类型从“同时”更改为“交替”(图1)。
在“设计状况”选项卡中选择“编辑组合向导”。 在“标准选项”选项卡中,停用“包括正交组合”选项(图2)。
如“荷载组合”选项卡下所示,正交CO不再列出(图3)。
