回复:

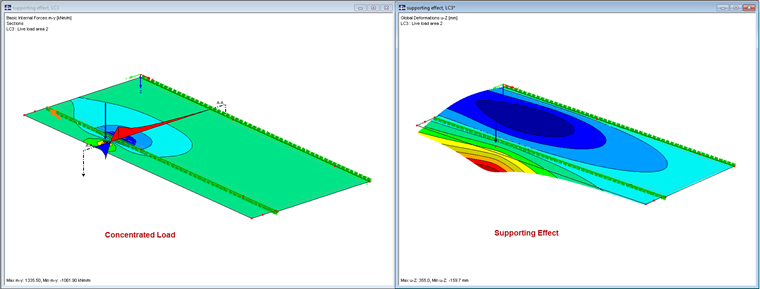

该弯矩分布由板电阻得出: 因为集中荷载只作用在面上的一部分上,所以整个悬臂面均匀向下变形。 距荷载的距离越大,变形越小。

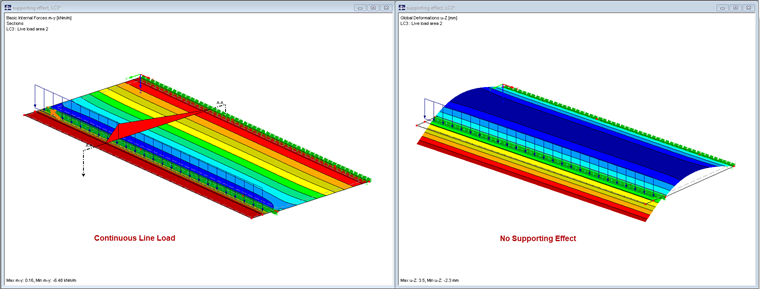

相邻区域因此起到了该部分的作用,即解释了弯矩分布。 只有当线荷载与整个宽度相关时,您才能得到预期的弯矩分布(见图 02)。 它对应于杆件的分布。
在 RFEM 和 RSTAB 中进行设计时,请记住面和杆件的不同结构行为。
该弯矩分布由板电阻得出: 因为集中荷载只作用在面上的一部分上,所以整个悬臂面均匀向下变形。 距荷载的距离越大,变形越小。
相邻区域因此起到了该部分的作用,即解释了弯矩分布。 只有当线荷载与整个宽度相关时,您才能得到预期的弯矩分布(见图 02)。 它对应于杆件的分布。
在 RFEM 和 RSTAB 中进行设计时,请记住面和杆件的不同结构行为。
