Distribuzione del momento sotto carico concentrato della piastra

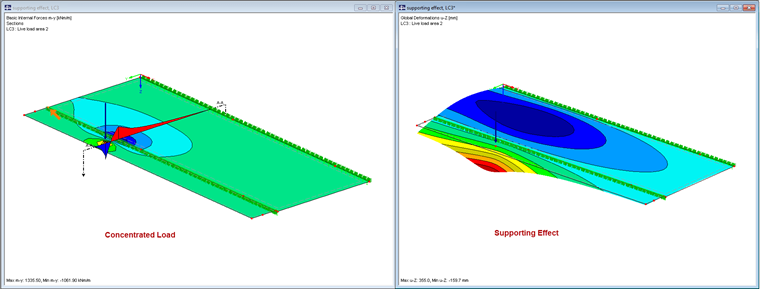

Come si spiega una distribuzione del momento come quella vista nell'immagine 01? Sembra che la parte a sbalzo della superficie sia supportata sul suo bordo esterno, risultando così in un momento sotto il carico concentrato.


Risposta:


Questa distribuzione del momento risulta dalla resistenza di piastra: Dadurch, dass die Einzellast nur auf einen kleinen Teil der Fläche wirkt, verformt sich nicht die gesamte Kragfläche gleichmäßig nach unten. Je größer der Abstand von der Last, desto geringer ist die Verformung.

Die Nachbarbereiche stellen somit eine Stützung für diesen Teil dar, was diesen Momentenverlauf erklärt. Erst wenn die Linienlast auf die gesamte Breite bezogen wird, ergibt sich der erwartete Momentenverlauf (siehe Bild 02). Dieser entspricht dann dem eines Stabes.

Beachten Sie bei der Berechnung mit RFEM und RSTAB die unterschiedlichen Tragverhalten von Flächen und Stäben.
